hager XEV1K11T2 - Cablaggio Dellalimentazione; Cablaggio Della Bobina a Lancio DI Corrente MZ203 (Funzione Shunt Trip)

93
L1
N
ESC440
MJT 716
16,5 mm
16,5 mm
• Cablaggio
dell’alimentazione della
stazione monofase:
1F + N + T

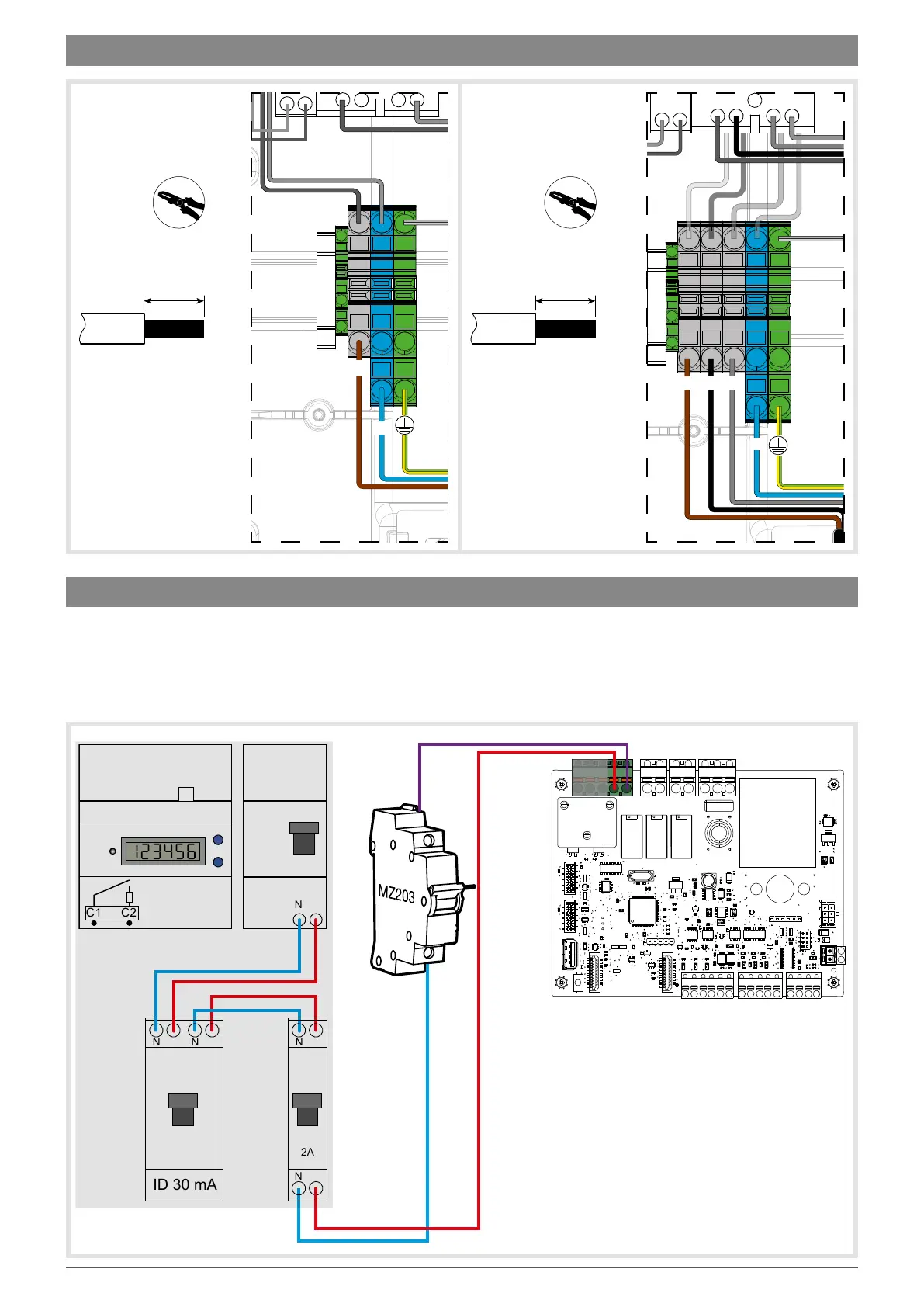

7. Cablaggio dell’alimentazione
N
L1 L2 L3
ESC440
MJT 716
• Cablaggio di alimentazione
per la stazione trifase:
3F + N + T
Lo sganciatore a lancio di corrente - 230/415 V CA - HAGER MZ203 - noto anche come bobina a lancio di corrente, è un dispositivo di sicurezza
supplementare, non obbligatorio, che integra la coppia di dispositivi obbligatori formata da interruttore differenziale + disgiuntore, al fine di
garantire una protezione elettrica completa della stazione di ricarica. La sua funzione è quella di interrompere l’alimentazione della stazione di
ricarica nel caso in cui il contattore della presa T2/T2S sia bloccato.
La presenza dello sganciatore a emissione di corrente è obbligatoria per ottenere la certificazione ZE Ready.
Viene accoppiato al disgiuntore e ne permette l’attivazione a distanza.
8. Cablaggio della bobina a lancio di corrente MZ203 (funzione Shunt Trip)
C1
ST ST
C2
N L
C1 C2
N
2A
ID 30 mA
N NN
N
Il disgiuntore
(rif. MFN702)
2 A non è
fornito con la
stazione di
ricarica
sezione cavo
Shunt Trip:
2 x 1,5 mm
2
