7
à 1,3 m
du sol

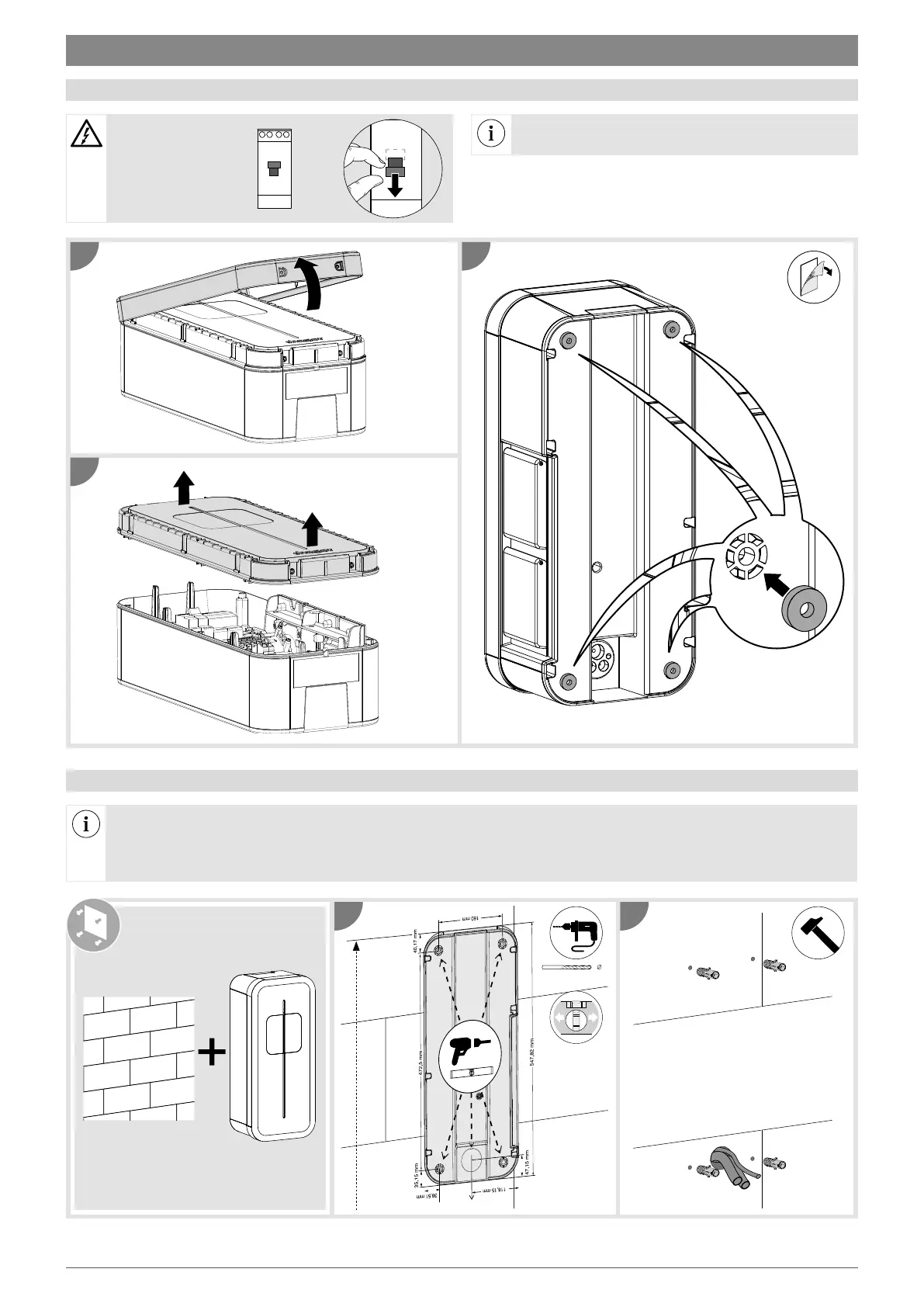

6.1. Ouverture
En sortie usine, le cadre ainsi que la face avant ne sont pas vissés,
et le câble de la carte électronique de la LED de facade n’est pas
connecté.
6. Installation
1
2
3
6.2. Fixation
Avant de procéder à la fixation de la borne, veuillez-vous assurer que l’ensemble des câbles soient présents:
• 3 Ph + N + Terre pour une borne triphasée section du câble: 5G10 ou 5G16 souple ou rigide ou 1Ph + N + Terre pour une borne monophasée
section du câble: 3G10 ou 3G16 souple ou rigide,
• un câble téléreport SYT2 ou à défaut un câble avec 1 paire torsadée en liaison filaire avec une carte TIC,
• un câble 2 fils (2 x 1.5 mm
2
) pour la fonction “Shunt Trip” et/ou la fonction Jour/Nuit (D/N) (optionnel),
• la section minimale du câble pour une borne de charge de courant assigné à 32 A est de 10 mm².
1
2
8
L’ouverture de la borne
de charge doit être
effectuée hors-tension.
ID 30 mA
NN
