ESC440
N
L1 L2 L3
MJT 716
Porta USB
Posizione
modulo WIFI
Contattore 40 A presa T2/T2S
Connettore d’ingresso del contatore
di impulsi
Morsettiera di collegamento trifase e terra
Morsettiera di collegamento monofase e terra
o
Pressacavo
Interruttore di protezione 16 A
scheda controller
Connettore
per la scheda
TIC
Connettore
HMI (LED)
Morsettiera ingresso giorno/notte
e Shunt Trip (D/N) e (ST)
Connettore di rilevamento 6 mA
Scheda
TIC/CHP
(opzionale)

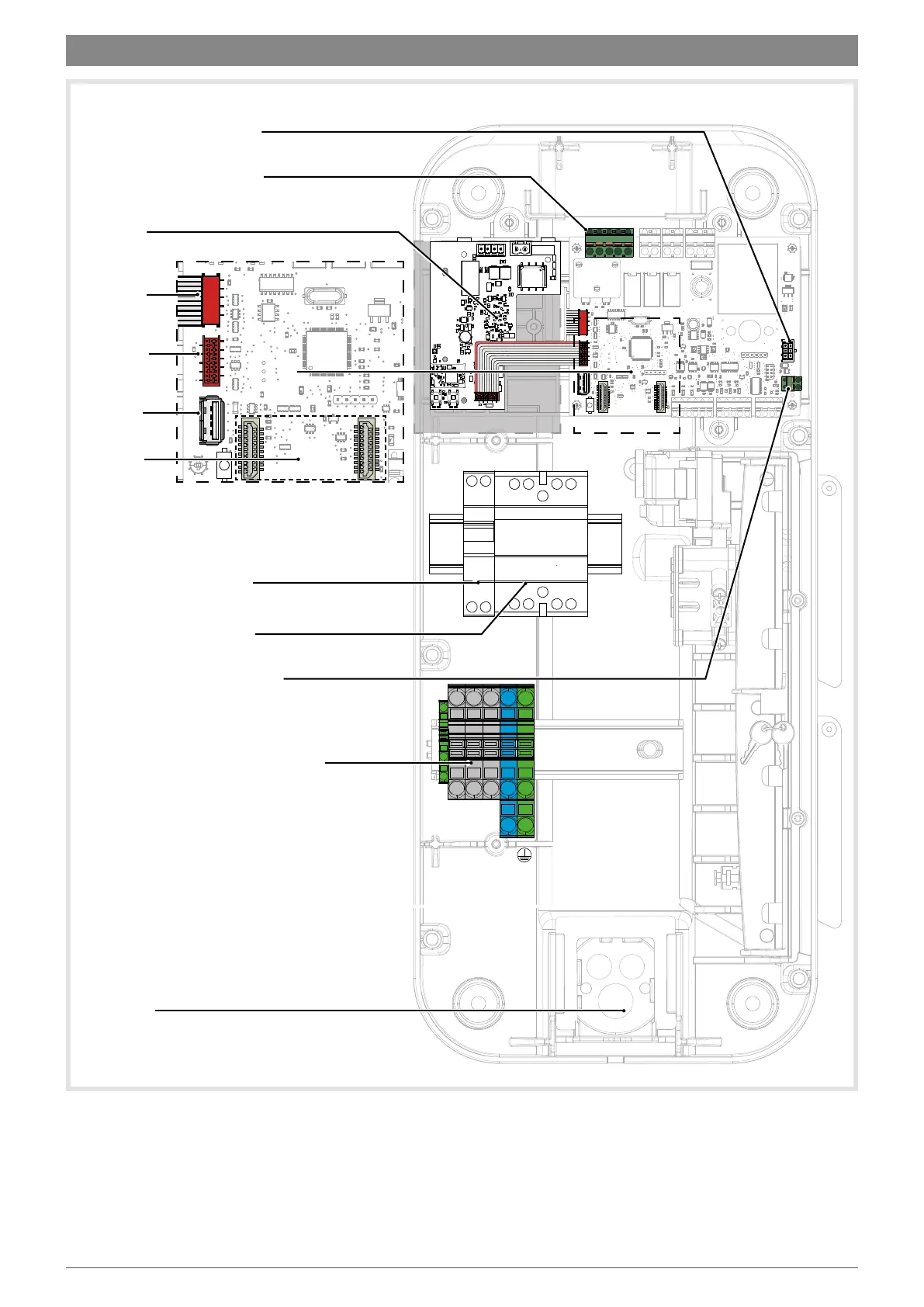

• Composizione elettrica della stazione
4. Descrizione interna
