hager XEV1K11T2 - Elektrische Schutzvorrichtungen der Ladestationen

62

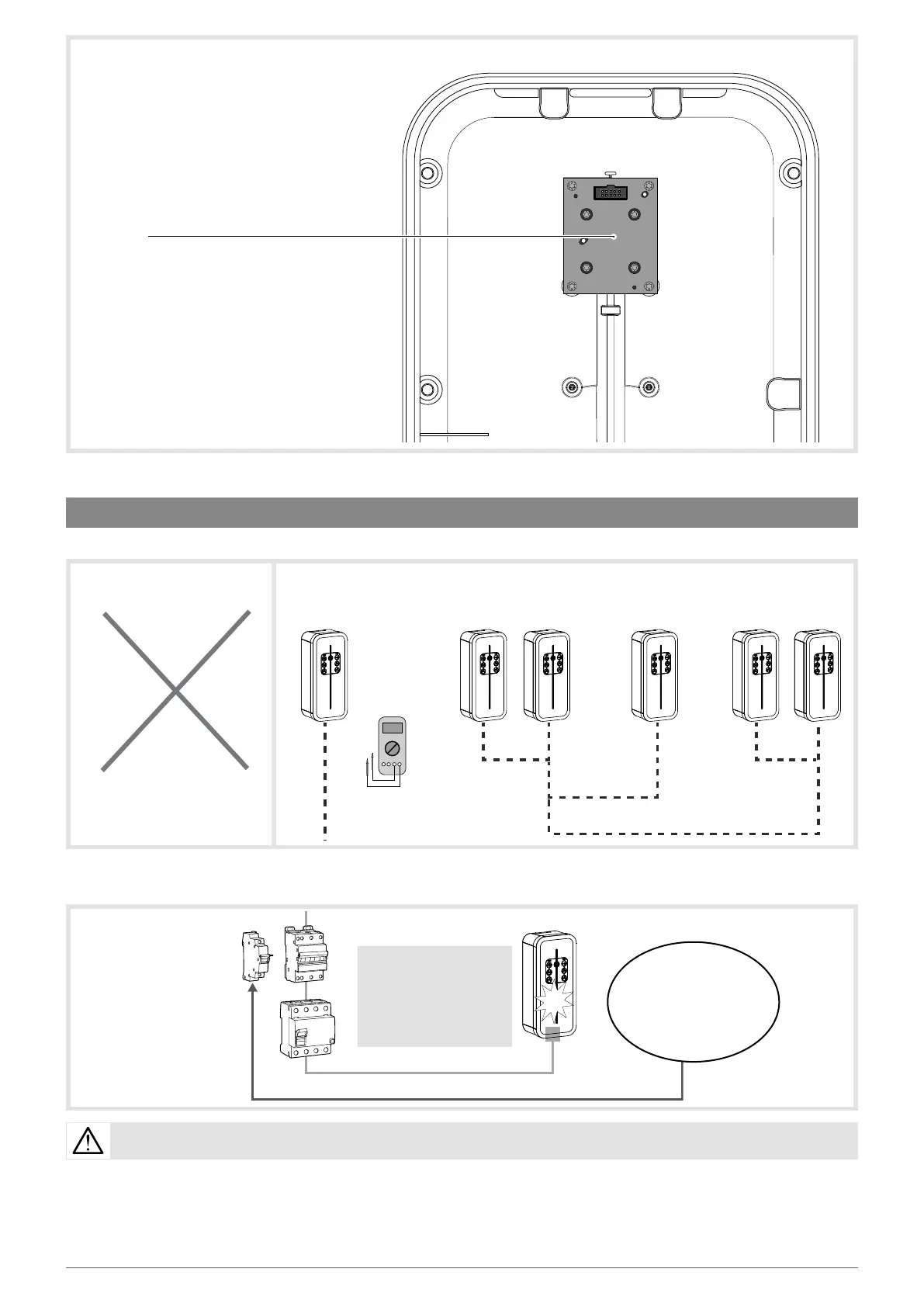

• Elektrischer Aufbau der Vorderseite
Ledplatine
• Qualität der Erdung gemäß Label EV READY 1.4
• Erkennung klebender Schützkontakte gemäß Label ZE READY 1.4
Alle Ladestationen mit einer Nennladeleistung über 3,6kW verfügen über eine Vorrichtung zur Erkennung klebender Kontakte des Schützes.
OK
Nullleiter TN oder TT
NOK
Null-
leiter
IT
ohne
Isolations-
transformator
100 Ω
max.
höchstens 100 Ω
für die 10 Klemmen
10 Klemmen
höchstens
an 1 Erdungsdraht
Zusammenschaltung
5. Elektrische Schutzvorrichtungen der Ladestationen
Funktion: Auslöser / Arbeitsstromauslöser (ST) starres Kabel 2 x 1,5mm
2
Arbeitsstromauslöser
MZ203
EV READY 1.4
Trennung vom Stromnetz,
wenn das Schütz klemmt
Funktion: Auslöser / Shunt Trip (ST) starres Kabel 2 x 1,5mm
2
Leistung nur > 4 KVA
Fehler erkannt
=
Information durch
rotes Dauerlicht 3 Sekunden
+
Trennung vom Netz
Die 6 mADC Erkennung ist in die Ladestation integriert, so dass auf ein Differential Typ B verzichtet werden kann (nach Norm NF-EN 61851-1 : 2017) .
Alle Schaltungen müssen komplett in der gleichen Struktur (aus elektrischer Sicht) des Gebäudes installiert werden.
Siehe Kapitel 7. Verdrahtung
des Arbeitsstromauslösers
MZ203 (Shunt Trip Funktion)
