HBM T40 - Page 47

47
T40
HBMA24633.0en/de
Fächerscheiben
Bohrung ∅ 4,2 mm
zur Fixierung des An
tennensegmentes
Statorgehäuse
oben
Antennensegmente
unten
AntennensegmentSchrauben mit
Unterlegscheiben (M5)

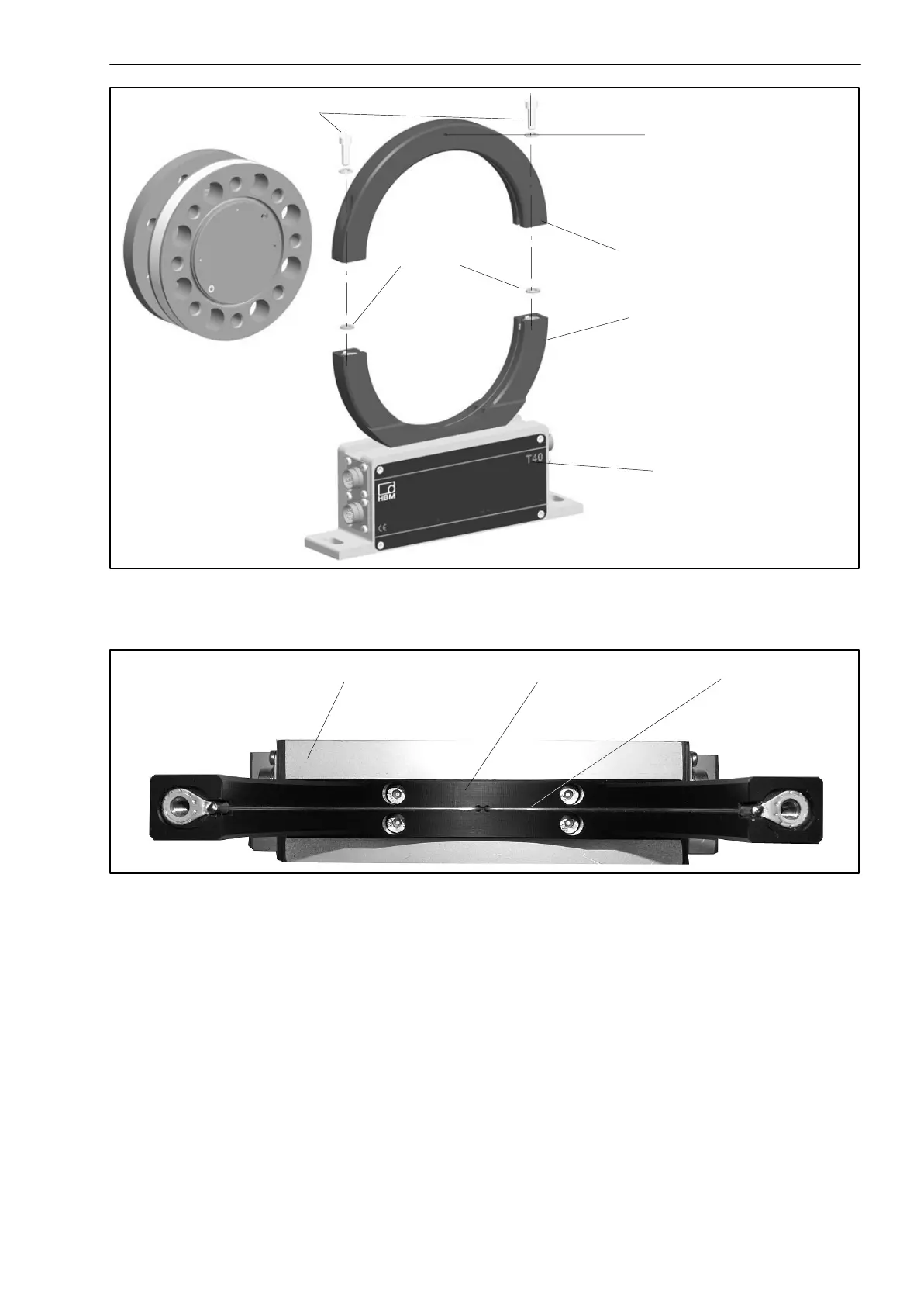

Abb.3.2: Verschraubung der Antennensegmente am Stator
Statorgehäuse
unteres Antennensegment Antennendraht
Abb.3.3: Statorgehäuse und unteres Antennensegment mit Antennendraht
1. Lösen und entfernen Sie die Verschraubungen (M5) am oberen Antennen
segment. Zwischen den Antennensegmenten sind Fächerscheiben an
geordnet. Achten Sie darauf, dass diese nicht verloren gehen.
2. Montieren Sie das Statorgehäuse auf einer geeigneten Grundplatte im
Wellenstrang, so dass ausreichende Einstellmöglichkeiten in horizontaler
und vertikaler Richtung vorhanden sind. Ziehen Sie die Schrauben noch
nicht fest.
3. Montieren Sie nun das unter Punkt 1. entfernte obere Antennensegment mit
zwei Innensechskantschrauben auf das untere Antennensegment. Achten Sie
darauf, dass zwischen den Antennensegmenten die beiden Fächerscheiben
eingelegt sind (diese sorgen für einen definierten Übergangswiderstand)!
