Interface description
TIM40 A02590_04_E00_00 HBM: public 47
S 8 Bit status information
Output data (from the PLC to the TIM40):
S 8 Bit control word with control bits (zeroing, changing the parameter set,
shunt calibration)
The measured values and data of the TIM40 are transferred as integer values
(integers).
The number of bytes complies with the value range, measured values are al
ways transmitted as signed (two's complement) 32‐bit quantities
(4 bytes). To obtain the measured value in the physical quantity for displaying
”n” decimal places, divide by 10
n
.
The byte sequence corresponds to the Profibus standard in that it always
starts with the high byte (the so‐called Motorola format).
Non‐documented bits are reserved and sometimes assigned with internal func
tions.
Signal inputs and outputs module TIM40

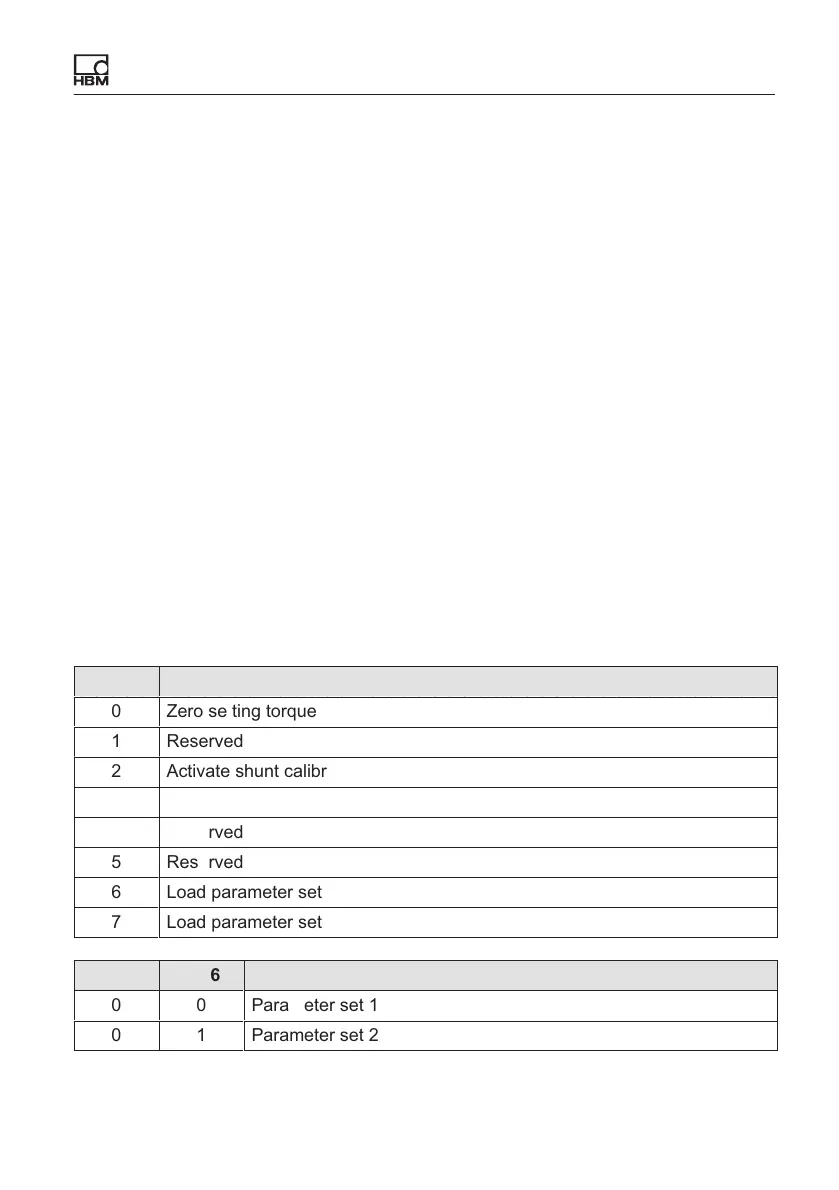

TIM40 control word assignment
Bit Function
0
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Zero setting torque
1
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Reserved
2
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Activate shunt calibration
3
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Reserved
4
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Reserved
5
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Reserved
6
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Load parameter set
7
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Load parameter set
Bit 7 Bit 6
0
0
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Parameter set 1
0
1
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
ÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑÑ
Parameter set 2
