Horus VERTIGO - Descrizione Stufa

Manuale di installazione uso e
manutenzione
6
12. DESCRIZIONE STUFA
La stufa a pellet è stata costruita con materiali studiati e dimensionati per lo specifico utilizzo. Le parti principali ed i comandi della stufa
sono evidenziati nella figura 1 e nella tabella 1.
TAB. 1
A
Porta camera di combustione
M
Coperchio serbatoio pellet
B
Maniglia apertura porta
N
Uscita fumi (Preforo su lato DX)
C
Feritoia uscita aria calda
O
Ingresso Alimentazione 220 volt-50 Hz
D
Camera di combustione/focolare
P
Console
E
Canale uscita pellet
Q
Sonda ambiente
F
Braciere/Crogiolo
R
Guarnizione Porta
G
Candeletta di accensione
S
Vano porta fusibile
H
Supporto braciere
T
Interruttore ON-OFF
I
Cassetto cenere
U
Etichetta di identificazione
L
Batti fiamma
Z
Tappo ispezione fumi
W
Tappo per uscita post.

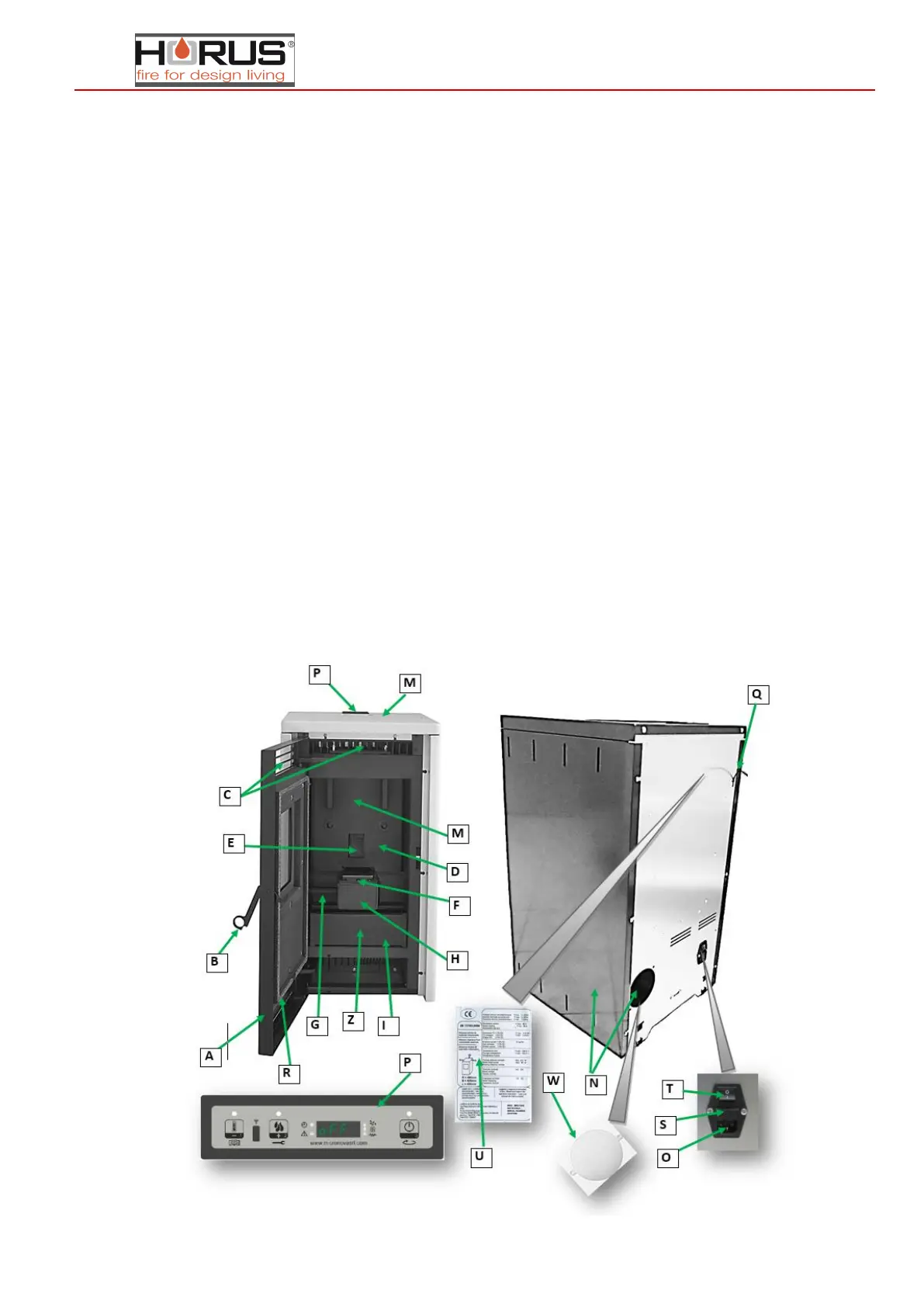

FIG.1
