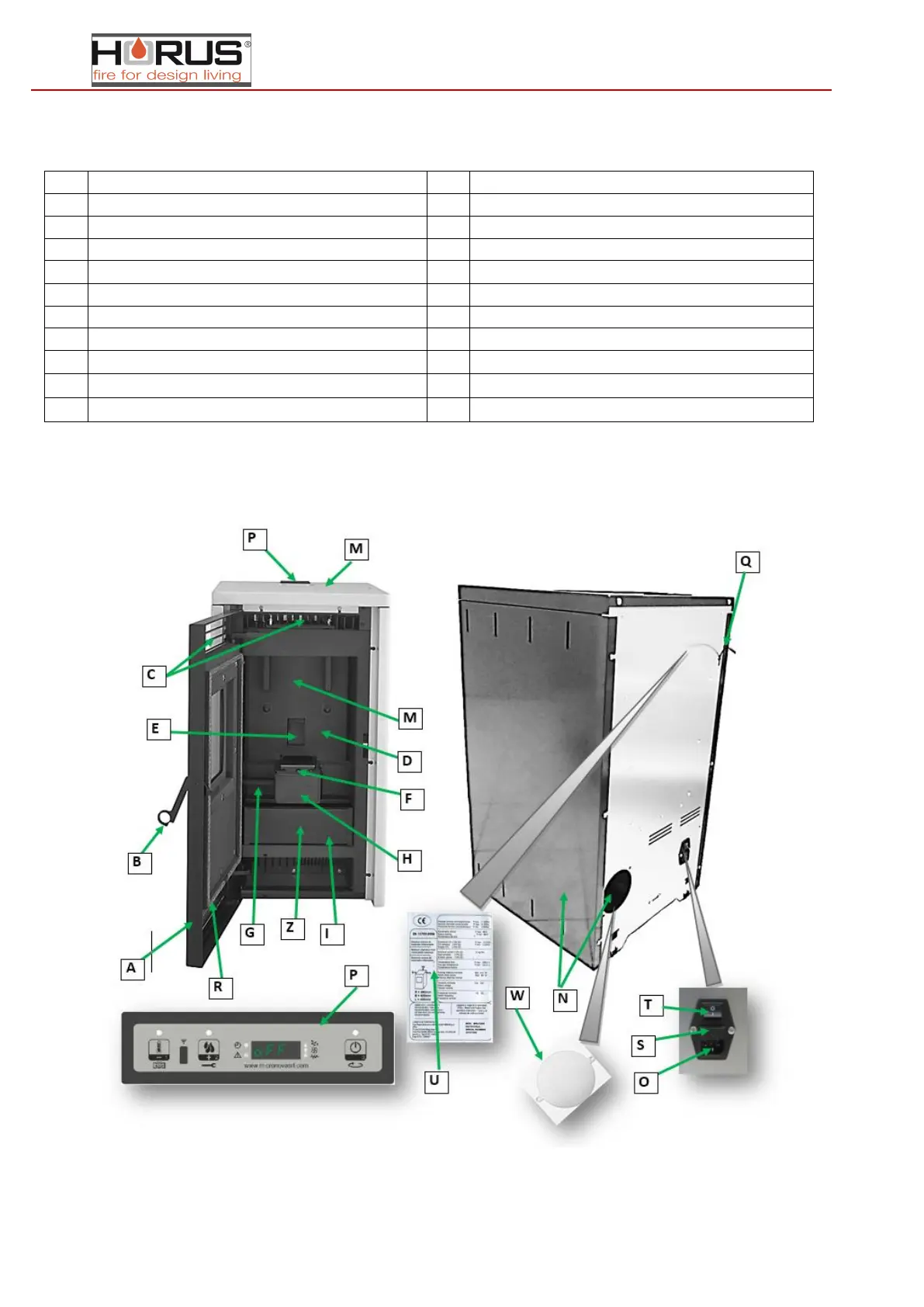

10.DESCRTIPTION DU POÊLE
 Le poêle à granulés à été construite avec des matériaux étudiés et adaptés à cette utilisation spécifique. Le parties principales et
les commandes du poêle sont mis en évidence dans la figure 1 et dans le tableau 1.
TAB. 1a
A
Porte chambre de combustion
M
Couvercle reservoir
B
Poignée ouverture porte
N
Sortie fumée (pre-trou sur cotée DX)
C
Fente de sortie air chaud
O
Alimentation 220 volts-50hz
D
Chambre de combustion
P
Consolle
E
Canal de sortie granulé
Q
Sonde ambiance
F
Brasero
R
Joint étanche porte
G
Bougie d’allumage
S
Fusible
H
Support brasero
T
Interrupteur ON-OFF
I
Tiroir à ceindre
U
Etiquette de identification
L
Pare-flamme
Z
Bouchon d’inspection fumées
W
Bouchon de sortie post.
Figura 2
