ACHTUNG
Es müssen immer Rohre und Anschlüsse mit geeigneten Dichtungen verwendet werden, die hermetisch schließen. Der gesamte Rauchabzug
muss prüfbar und abnehmbar sein, damit die Bauteile von innen gereinigt werden können.
ACHTUNG
Alle 90 Grad-Richtungswechsel des Rauchabzugs sollten möglichst mit entsprechenden "T"-Stücken erfolgen, die eine Kontrolle zulassen.
ACHTUNG
Es ist streng verboten, ein Gitter am Ende des Rauchabzugrohrs zu montieren, da dadurch der Ofen nicht richtig funktionieren könnte.
20.VERBINDUNG ZU EINEM KANAL MIT ISOLIERTEM ROHR ODER DOPPELWAND
Der Außenkanal muss Innenmaße von mindestens 10 x 10 cm oder einen Durchmesser von 10 cm und maximal 20 x 20 cm oder einen
Durchmesser von 20 cm.
 Mit geeigneten Instrumenten feststellen, dass der Zug mindestens 12 PA beträgt.
 Es dürfen nur isolierte Rohre (Doppelwand) aus rostfreiem Stahl verwendet werden, die innen glatt sind (keine flexiblen
Stahlrohre), die an der Mauer befestigt sind.
 Am unteren Teil des senkrechten Kanals eine Überwachungsöffnung vorsehen, um regelmäßig Kontrollen und
Reinigungen (jährlich) durchzuführen.
 Die Verbindung mit dem dichten Rauchabzugsrohr mit normgerechten Anschlüssen und Rohren durchführen, die für
diesen Zweck geeignet sind.
 Es muss unbedingt überprüft werden, dass eine Windschutz-Schornsteinkappe installiert wurde, die den geltenden
Vorschriften entspricht.

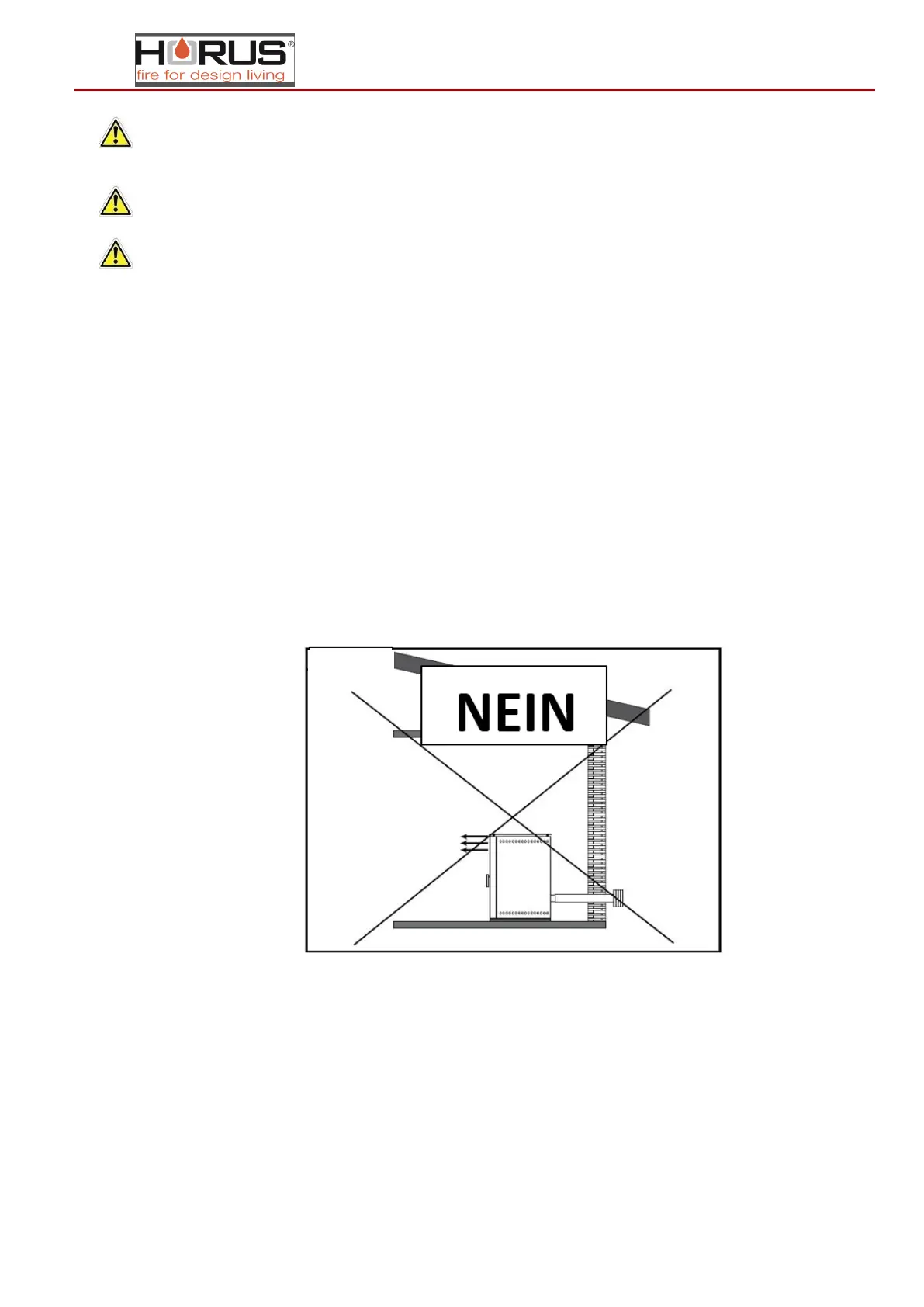

 Es ist verboten Rauchabzugsrohre so zu installieren, wie in der folgenden Abbildung dargestellt.
21.ANSCHLÜSSE AN DEN SCHORNSTEIN
Um einen guten Betrieb zu gewährleisten, muss der Anschluss zwischen Ofen und Schornstein oder Rauchkanal in den waagrechten
Strecken eine Neigung von mindestens 3% haben. Die Gesamtlänge darf 2 Meter nicht überschreiten und die senkrechte Strecke zwischen
einem "T"-Stück zu einem anderen (Richtungswechsel) muss mindestens 1,5 Meter und maximal 3 Meter betragen. Mit Instrumenten
feststellen, dass der Zug mindestens 12 PA beträgt. Am unteren Teil des Rauchabzugs eine Überwachungsöffnung vorsehen, um regelmäßig
Kontrollen und die jährliche Reinigung durchzuführen. Die Verbindung mit dem dichten Rauchabzug mit normgerechten Anschlüssen und
Rohren durchführen, die für diesen Zweck geeignet sind. Es muss unbedingt überprüft werden, dass eine Windschutz-Schornsteinkappe
installiert wurde, die den geltenden Vorschriften entspricht.
