20. MISURE PER COLLEGAMENTO TUBO SCARICO FUMI POSTERIORE (Figura 4)
f1 = 222 mm e1 =76 mm Diametro = 80 mm (lato post.)
f2 = 222 mm e2 =100 mm Diametro = 80 mm (lato DX foro con preforo. ATTENZIONE chiudere con l’apposito tappo l’uscita post. se si
utilizza questa uscita)
21. AVVERTENZE DI SICUREZZA PER L’ALLACCIAMENTO/ATTIVAZIONE DELLA STUFA
Il collegamento elettrico della stufa alla rete elettrica viene effettuato tramite un cavo a norma in dotazione; l’installatore è responsabile
del corretto collegamento elettrico, il quale deve avvenire conformemente alle norme di sicurezza. Si raccomanda di:
verificare che la presa sia in grado di sopportare il carico massimo di potenza della stufa indicato
nella targhetta Figura 1), presente nell’apparecchio;
verificare che la tensione di alimentazione sia compresa nei valori presenti nella Tabella
“Caratteristiche Tecniche”;
predisporre una presa di rete, a norma di legge e con la messa a terra, dietro la stufa;
controllare che il cavo di alimentazione della stufa non sia di intralcio in una zona di transito;
evitare che il cavo non subisca compressioni o piegature;
facilitare a persone adulte l’accesso al cavo elettrico e alla presa della corrente ad apparecchio
installato;
non effettuare mai prolunghe del cavo di alimentazione della stufa; se ciò dovesse essere
indispensabile, contattare immediatamente il CAT;
controllare periodicamente che il cavo non subisca alterazioni;
non collegare mai il cavo della stufa alla linea di rete con riduzioni o multiple;
non manipolare mai il cavo con le mani umide o bagnate;
evitare l’accessibilità ai bambini.
La FONTANA HORUS S.r.l., declina ogni responsabilità qualora queste norme non vengano rispettate.

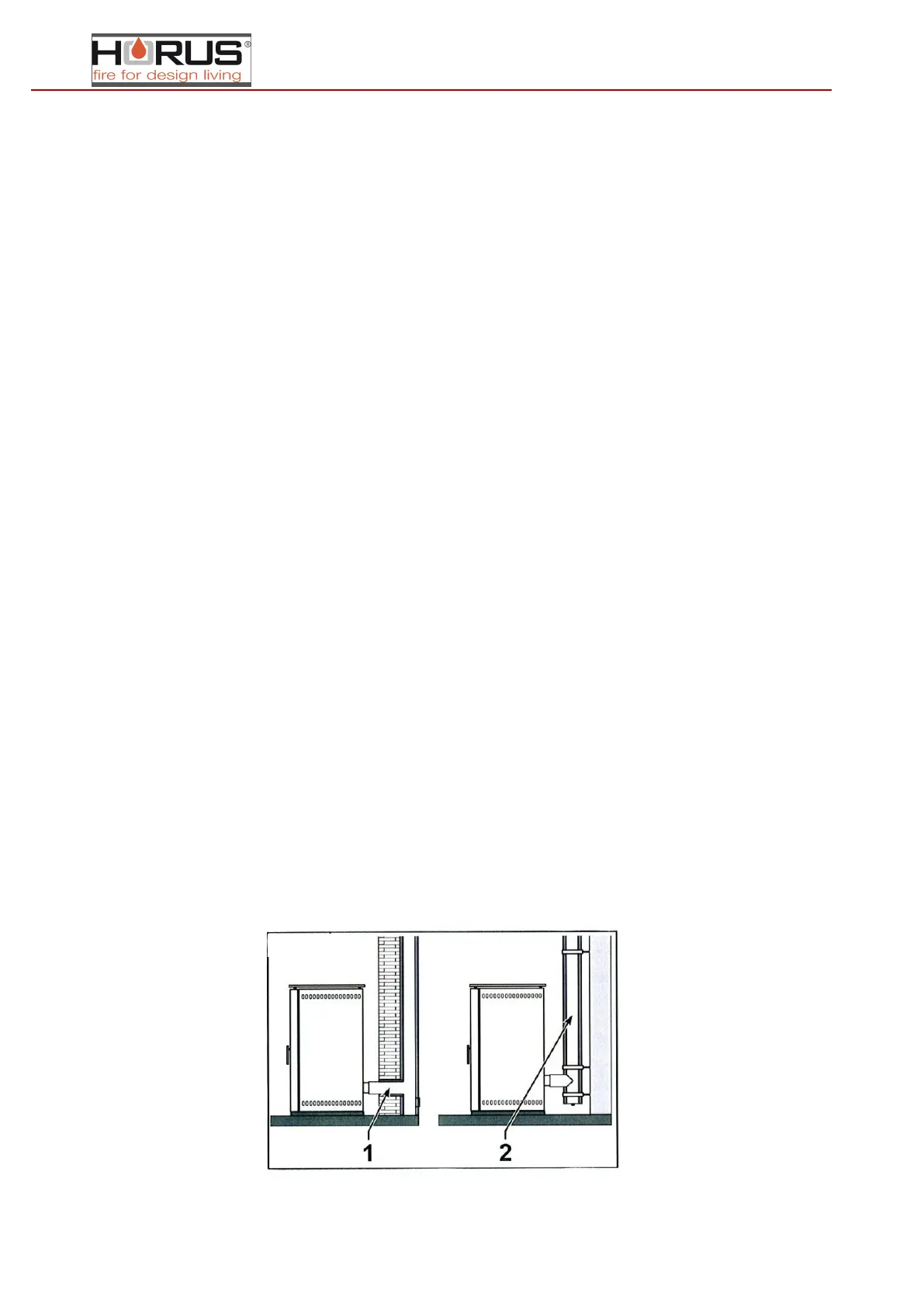

22. PRESA D’ARIA ESTERNA E COLLEGAMENTO ALLA CANNA FUMARIA
Tutte le tipologie di installazione e configurazione dei collegamenti tra la stufa e la canna fumaria devono prevedere delle sicurezze che
tutelano la presenza dei bambini. È importante per la sicurezza e la vivibilità nei locali dove è installata la stufa, prevedere una presa
d’aria per consentire il ricambio della stessa (UNI10683). Al fine di ottenere un corretto funzionamento della stufa, occorre posizionare la
stessa in un luogo dove possa affluire aria necessaria per la combustione. Per realizzare una presa d’aria esterna bisogna eseguire un foro
di transito sulla parete esterna ed in prossimità della stufa con sezione libera minima di 50 cm² protetto da una griglia all’interno ed
all’esterno. La presa d’aria deve inoltre:
essere comunicante direttamente con l’ambiente di installazione;
essere posizionata in modo da evitare che venga ostruita sia dall’interno che dall’esterno.
Si raccomanda di non canalizzare la stufa su canne fumarie già utilizzate da altri apparecchi. Nell’eseguire il foro per il passaggio del tubo
di scarico fumi è necessario tener conto della eventuale presenza di materiali infiammabili. Se il foro deve attraversare una parete in
legno o comunque di materiale termolabile, l’installatore deve dapprima utilizzare l’apposito raccordo a parete e coibentare
adeguatamente il tubo della stufa che lo attraversa, utilizzando materiali isolanti adeguati e normati. Lo stesso vale se il tubo della stufa
deve percorrere tratti verticali o orizzontali sempre restando in prossimità alla parete termolabile.
In alternativa si consiglia l’impiego di tubo industriale coibentato che può essere usato anche all’esterno per evitare la condensa.
