BESCHREIGUNG DES OFENS
Der Pelletofen wurde mit solchem Material gebaut, deren Konsistenz und Ausmaße für diesen spezifischen Einsatz erprobt wurden.

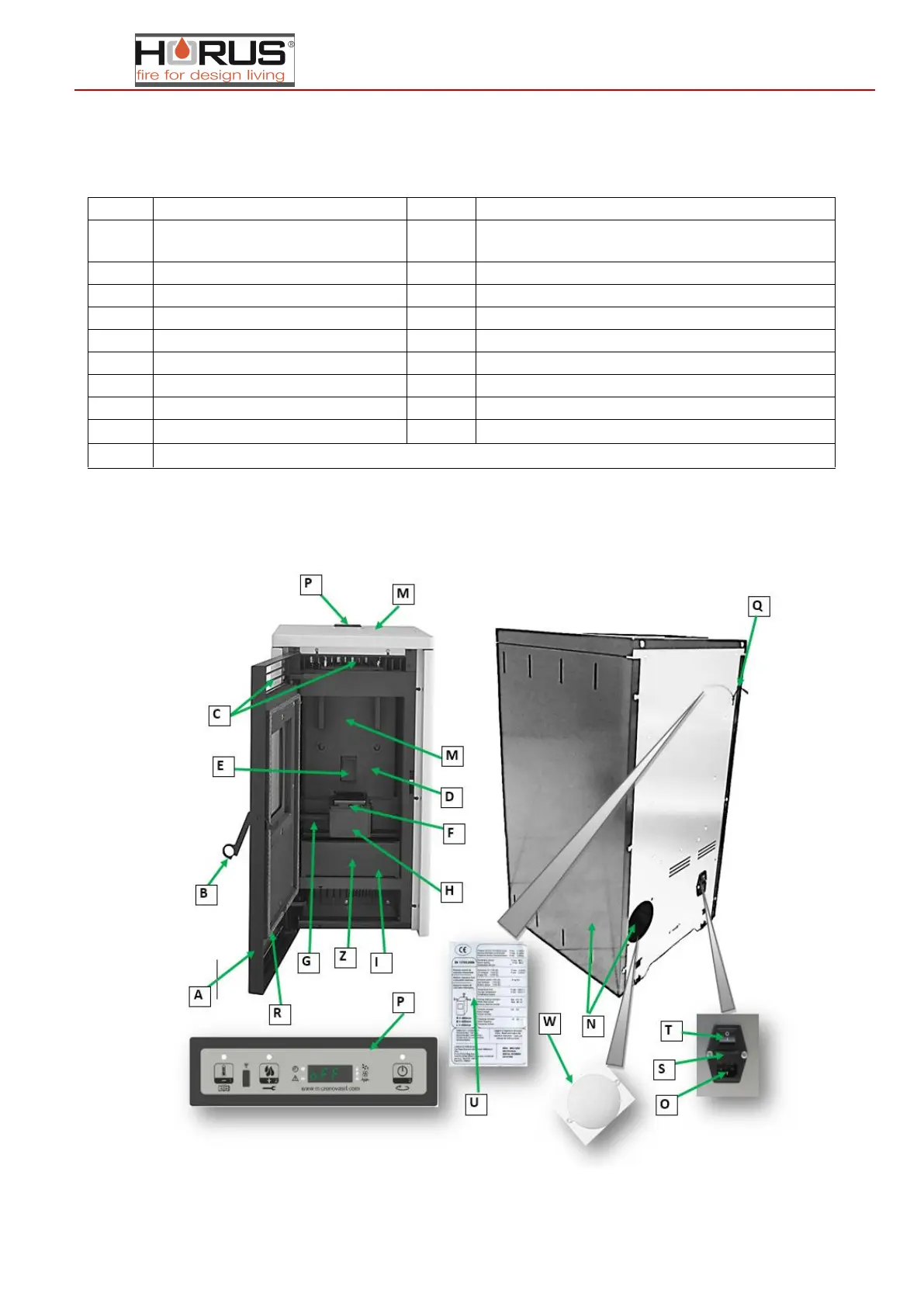

Hauptbauteile und Steuerungen des Ofens sind in Abbildung 1 und in Tabelle 1 hervorgehoben.
TAB. 1
A
Tür der Brennkammer
M
Deckel Pellet Behälter
B
Griff Türöffnung
N
Rauchabzug (Öffnung an der rechten Seite
vorbereitet)
C
Abzugsschlitze Warmluft
O
Eingang Stromversorgung 220 Volt - 50 Hz
D
Brennkammer/Feuerstelle
P
Konsole
E
Ausgangskanal Pellet
Q
Raumsonde
F
Becken/Tiegel
R
Türdichtung
G
Zündkerze
S
Raum mit Schmelzsicherung
H
Beckenhalterung
T
ON-OFF Schalter
I
Aschenbecken
U
Typenschild
L
Flammenschutz
Z
Deckel Rauchkontrolle
#
Lufteintritt Fakultativ
FIG.1
