Installation and Maintenance Manual
48
COLUMN & PIVOTS
DRIVE RAIL
MAIN SUPPORT
SUPPORT ARM
LOWER TORSION
INTERNAL
SOLENOID
LOCK
ELECTRICAL
ACCESS
DRIVE WHEELS
LOCK BOLT
SUPPORT ARM
UPPER TORSION
ELEVATION
NOTE:
ENTIRE INTERNAL SOLENOID LOCK ASSEMBLY, INCLUDING
LOCK PIN, PIVOTS DOWN AWAY FROM NOTCH WHEN DRIVE
WHEEL TOGGLE ASSEMBLY IS DISENGAGED ALLOWING FOR
BETWEEN THE NOTCH IN THE DRIVE
RAIL AND THE LOCK BOLT.
MANUAL OPERATION IN CASE OF POWER FAILURE.
MANUAL RELEASE
ADJUST HEIGHT OF SOLENOID LOCK
TO ACHIEVE THIS RELATIONSHIP

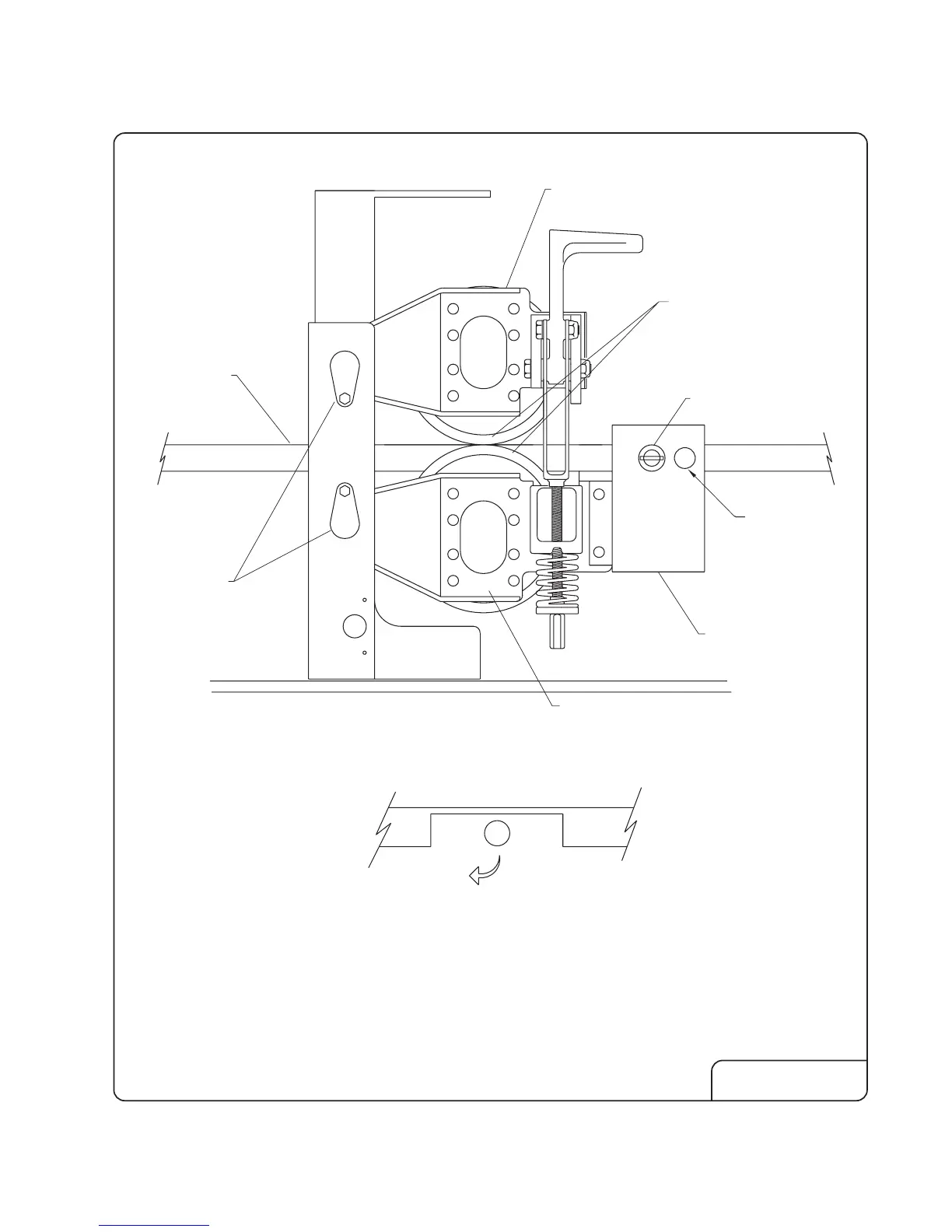

INTERNAL SOLENOID LOCK - ELEVATION
S18b
FOR RELIABLE LOCKING,
NOTCH OUT A 3" WIDTH
OF THE DRIVE RAIL.
