CombiLock 200 simplex / pro / RFID
Handbuch V.1.05 28 Manual V. 1.05
7.2.2 Spindel Variante A kürzen und einbauen

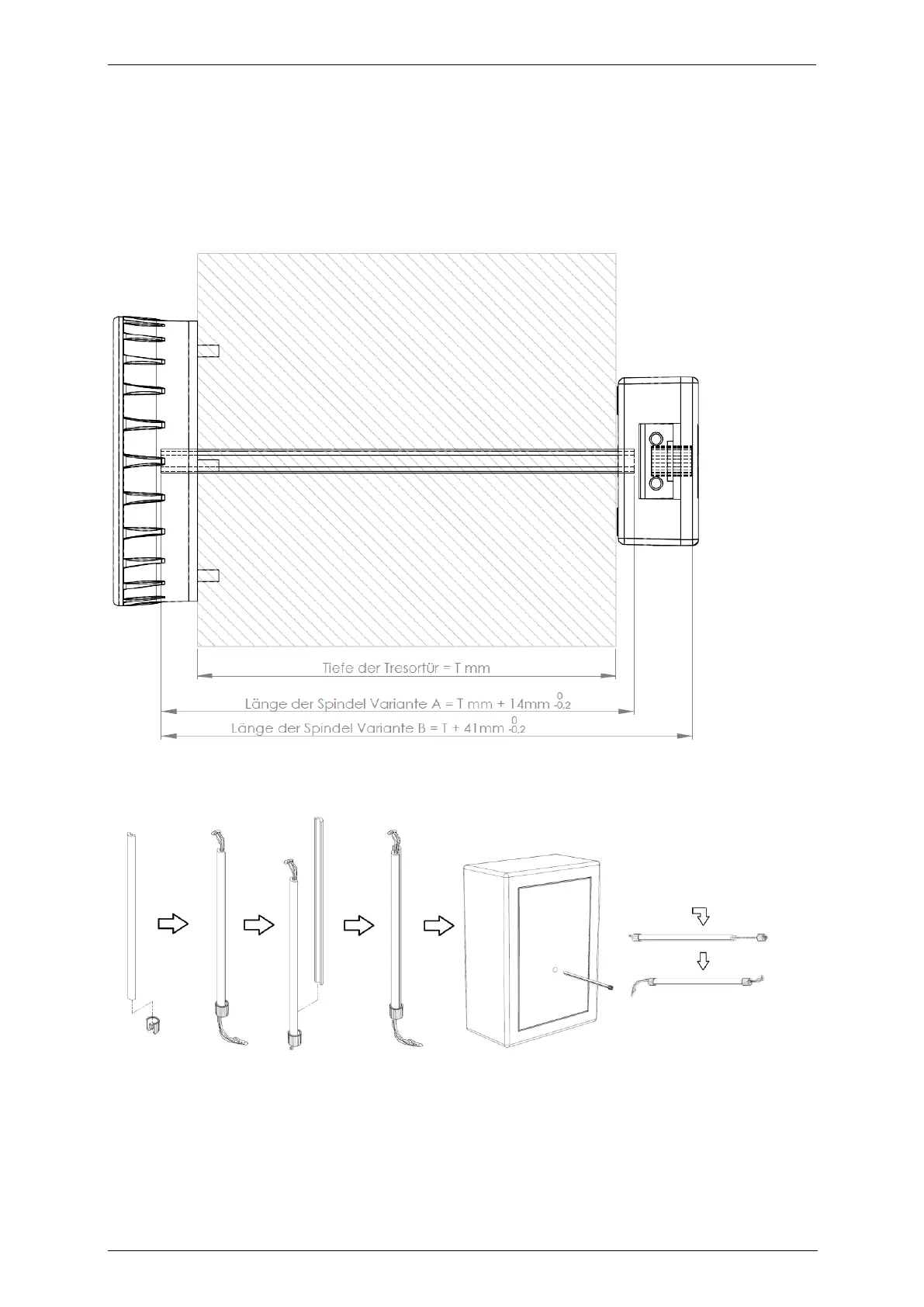

Kürzen Sie die Spindel so, dass sie mindestens so lang wie die Tresortür dick ist (Dicke
Tresortür = T mm) und dass sie mit ihren beiden Enden noch tief genug im Schloss
sowie in der Mitte der Bedieneinheit befestigt werden kann (bei Variante A insgesamt
etwa 14 mm, Spindellänge = A mm + 14 mm, siehe Zeichnung unten).
Kürzen Sie Spindel Variante A auf diese Länge.
Führen Sie das Kabel innen durch die Spindel, die Sie aus den beiden Halbschalen
zusammensetzen, und durch die 1. Manschette (Schritte A,B,C,D).
A B C D E F
Stecken Sie die Spindel Variante A durch die Bohrung in der Tresortür (Schritt E).
Stecken Sie die 2. Manschette auf (Schritt F).
