INSYS CombiLock 200 simplex - Einbau

CombiLock 200 simplex / pro / RFID
Handbuch V. 1.05 31 Manual V.1.05
7.2.6 Bohrungen für Schloss einbringen
Vorsicht
Unebene Auflagenflächen können Funktionsausfälle
verursachen.
Achten Sie darauf, dass das Schloss an eine ebene Fläche
verbaut wird.

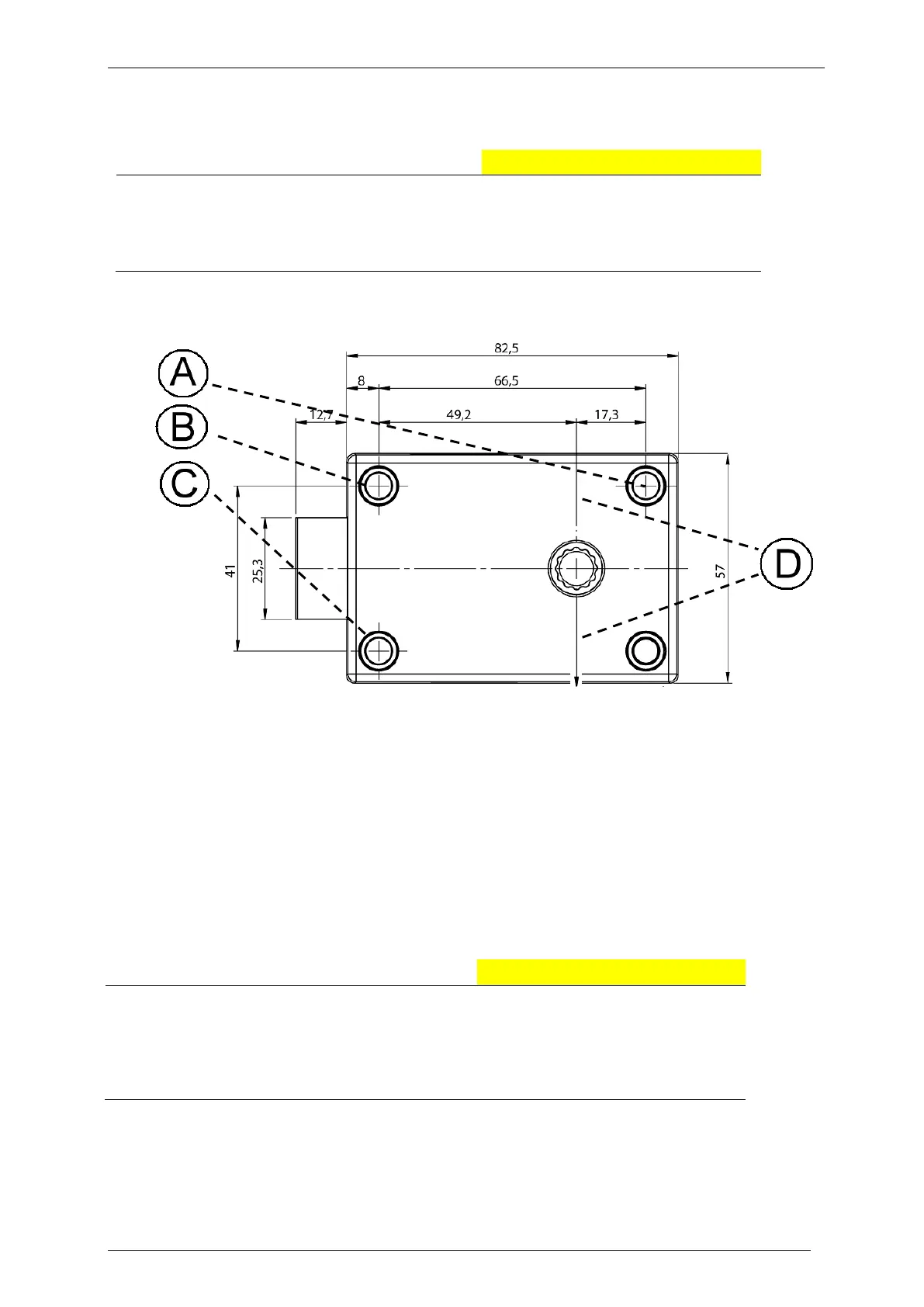

3 Bohrungen M6 zur Befestigung des Elektronikschlosses gemäß nachfolgender Skizze
einbringen.
A) Bohrung für die Befestigung des Schlosses
B) Bohrung für die Befestigung des Schlosses
C) Bohrung für die Befestigung des Schlosses
D) Mittenachse Elektronikschloss
7.3 Einbau
Siehe auch Gesamteinbau-Übersicht oben.
Vorsicht
Zu große Kraftaufwendung kann zu Beschädigungen
führen.
Verwenden Sie zur Befestigung des Befestigungsringes / der
Bedieneinheit kein größeres Drehmoment als 5 Nm und zur
Befestigung des Schlosses kein größeres als 10 Nm.
1. Prüfen, ob Bohrungen in Tresortür vorhanden und passend sind. Gegebenenfalls
Bohrungen einbringen, anfangs vor allem für Spindel Variante A (Ø min. 8,2 mm,
max. 12 mm). Weitere Bohrungen gegebenenfalls jeweils vor Schritt 3 und 6 (siehe
unten) einbringen.
