CombiLock 200 simplex / pro / RFID
Handbuch V.1.05 30 Manual V. 1.05
7.2.4 Befestigungsring montieren

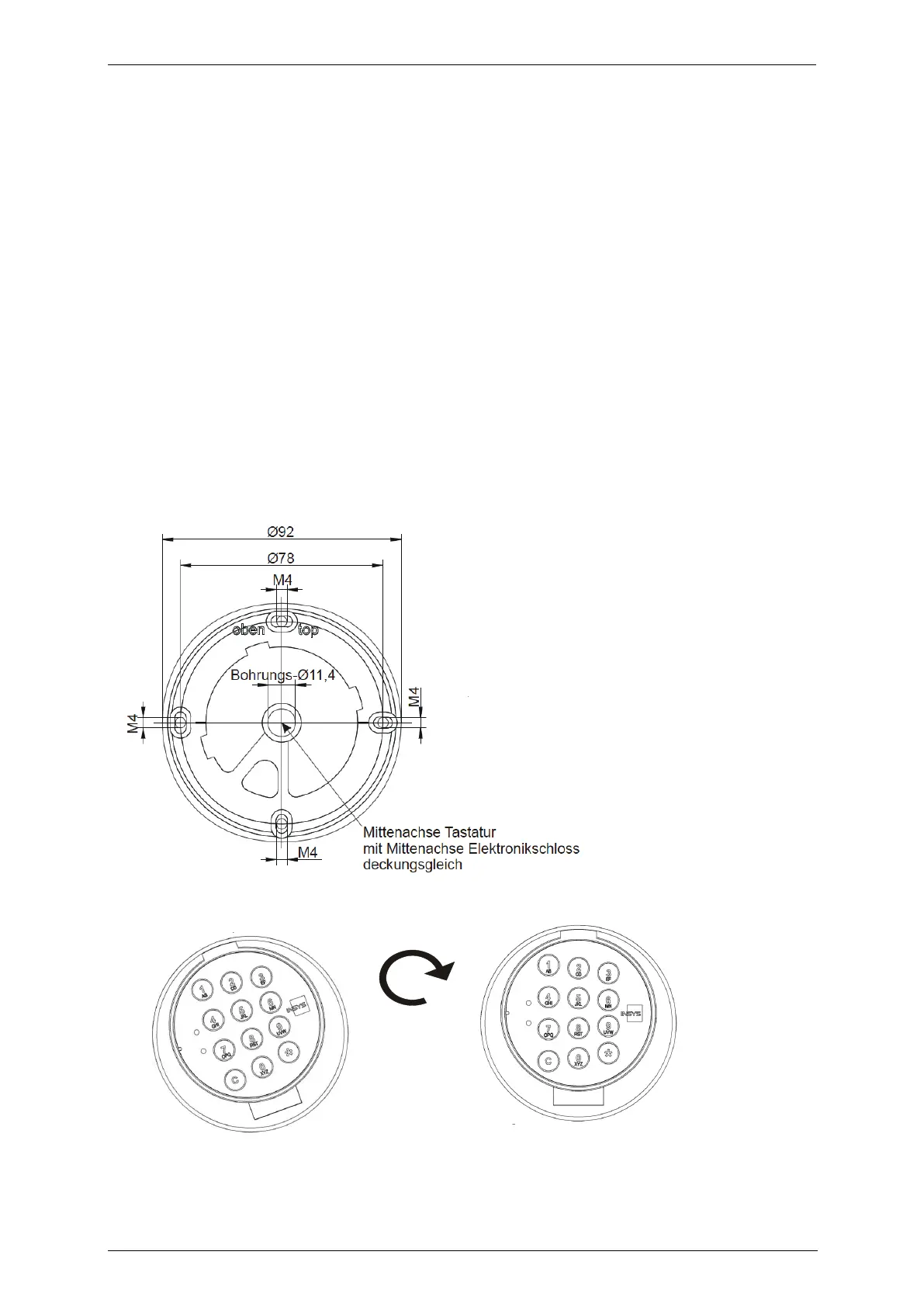

Befestigungsring für Tastatur CombiControl nach Skizze montieren.
Dazu, falls erforderlich,
4 Gewindebohrungen M4
und (wenn nicht schon durchgeführt, siehe Punkt 7.2.1 oben)
1 Bohrung für Spindel Variante B min. Ø 10,5 max. 13 mm (in Abb.11,4 mm )
oder
1 Bohrung für Spindel Variante A mit Ø min. 8,2 mm – max. 12 mm
in die Tresortür einbringen.
Anschließend Befestigungsring mit 4 Zylinderschrauben M4x10 mit max. Drehmoment
von 5 Nm so anschrauben, dass keine Beschädigungen auftreten.
Befestigungsring für Tastatur CombiControl
7.2.5 Tastatur aufsetzen
Tastatur in einem Winkel von ca. 20
o
auf den Befestigungsring aufstecken und
anschließend in Uhrzeigerrichtung nach rechts drehen, bis sie richtig ausgerichtet ist.
Siehe Abbildungen oben.
c
a
.
2
0
°
Tastatur unter einem Winkel
von ca. 20° auf den Befestigungsring
aufstecken und anschließend durch
Drehung nach rechts in Position bringen. diese
