7.1 Gesamteinbau-Übersicht

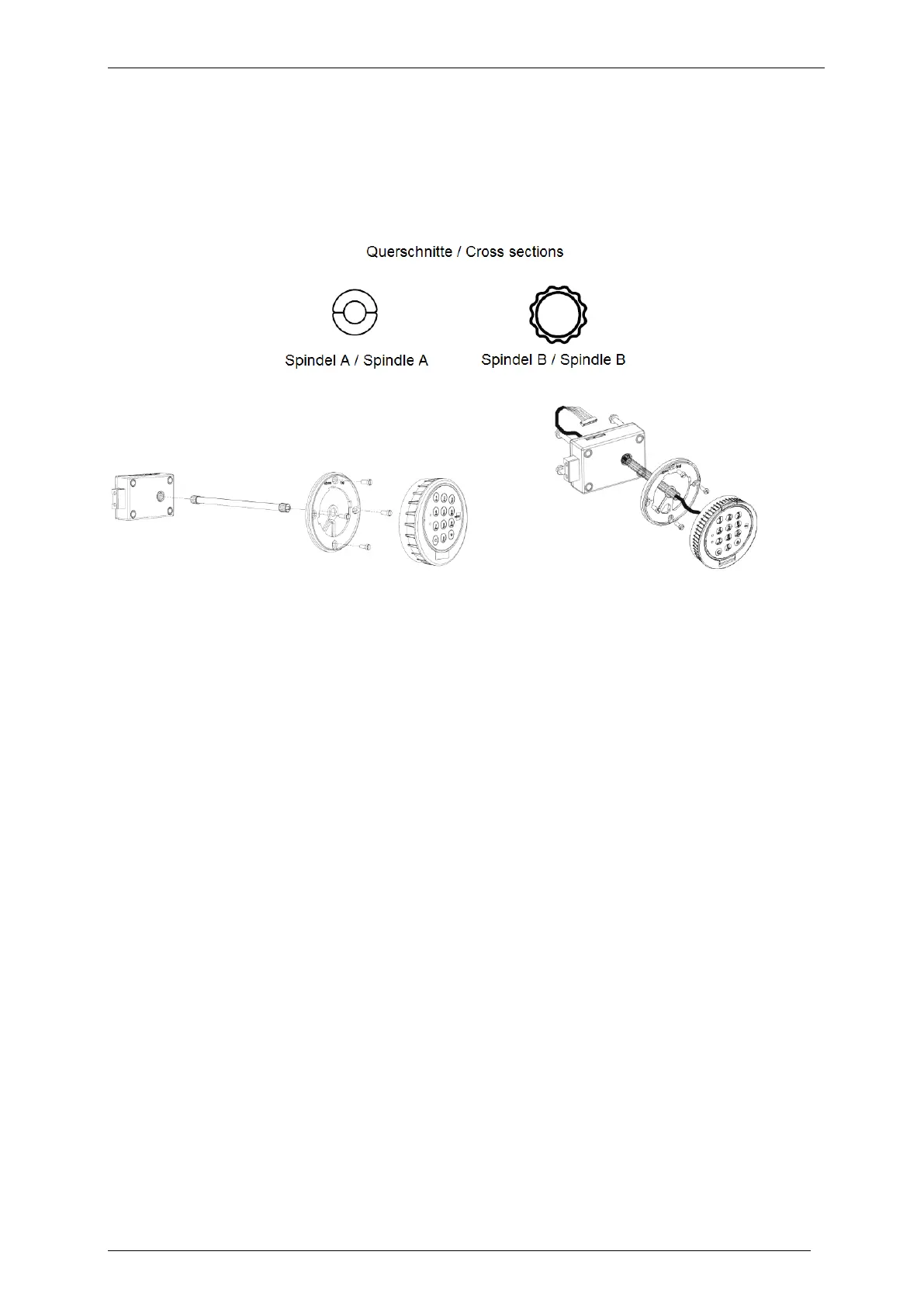

Es gibt zwei unterschiedlich dicke Varianten der Spindel, A und B.
Spindel Variante A (links im Bild) besteht aus 2 Halbschalen und Manschetten.
Spindel Variante B (rechts) besteht aus einem Rohr.
System mit Spindel Variante A System mit Spindel Variante B
Der Befestigungsring wird mit 4 Zylinderschrauben M4x10 an der Tresortür fixiert.
Das Schloss wird mit 3 Zylinderschrauben befestigt.
7.2 Montage-Reihenfolge
7.2.1 Bohrungen prüfen / einbringen
Siehe auch Skizzen und Text der Abschnitte 7.2.4 und 7.2.6.
Prüfen Sie, ob die Tresortür die erforderlichen Bohrungen für die Spindel und den
Befestigungsring sowie für das Schloss aufweist.
Wenn nicht und falls es sich bei Ihrem System um ein System mit Spindel Variante A
handelt:
Bringen Sie unter Beachtung der Skizze und des Texts in Punkt 7.2.4 eine Bohrung mit Ø
min. 8,2 mm – max. 12 mm in die Tresortür ein.
Falls es sich bei Ihrem System um ein System mit Spindel Variante B handelt:
Bringen Sie unter Beachtung der Skizze und des Texts in Punkt 7.2.4 eine Bohrung mit Ø
min. Ø 10,5 max. 13 mm (in Abb.11,4 mm ) in die Tresortür ein.
Bringen Sie weitere Bohrungen, falls erforderlich, auch bereits zu diesem Zeitpunkt ein
oder wie angegeben, wenn die Abschnitte 7.2.4 und 7.2.6 an der Reihe sind.
Falls Ihr System die Spindel Variante A beinhaltet, überspringen Sie Punkt 7.2.3. Falls es
Spindel Variante B beinhaltet, überspringen Sie Punkt 7.2.2.
