2.7.2.6  Front Panel IEEE 1394a Header (Optional)

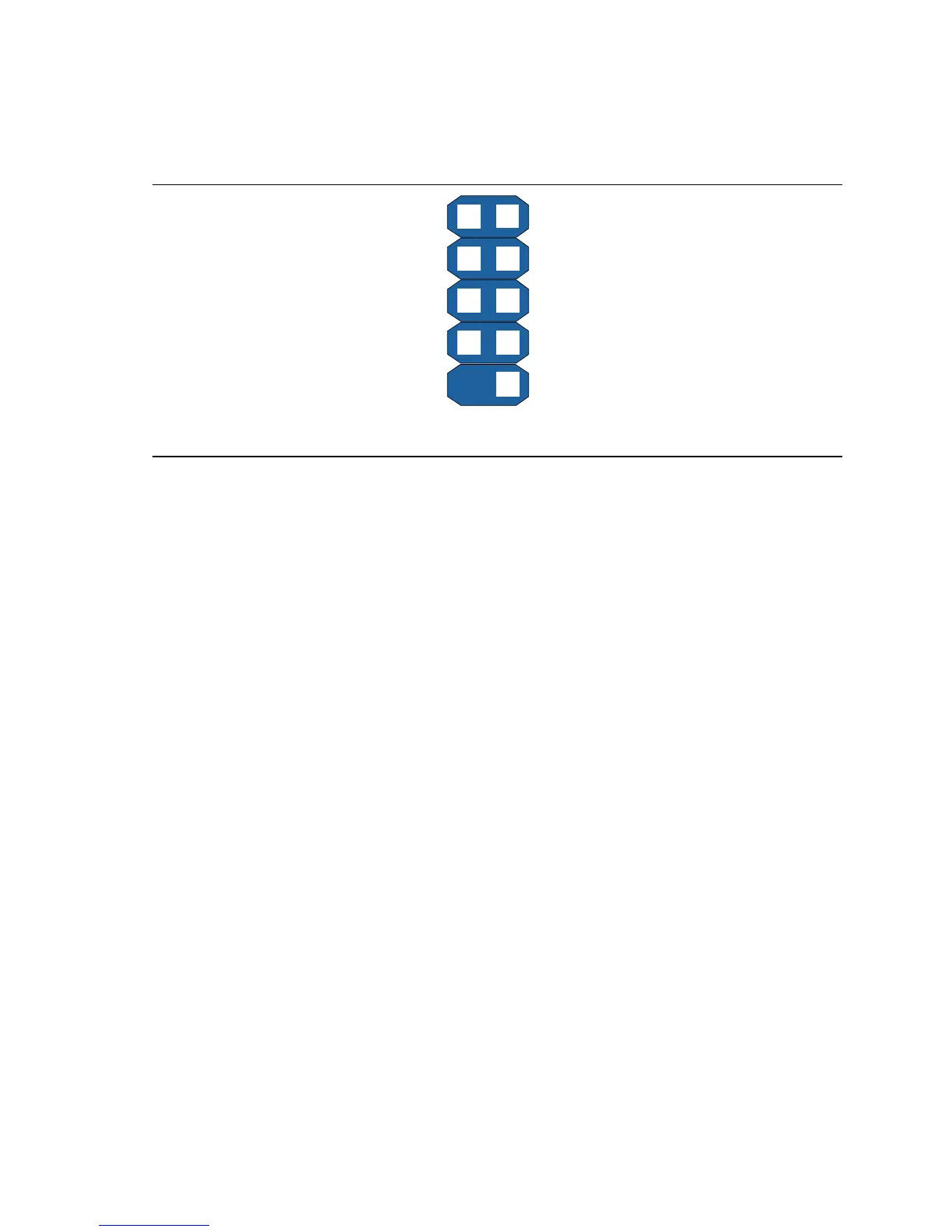

Figure 23 is a connection diagram for the IEEE 1394a header.
OM18316
Key (no pin)
TPA+
+12 V DC
TPA-
Ground
TPB+
TPB-
Ground Ground
+12 V DC
10
87
65
4
2
1
3

Figure 23.  Connection Diagram for Front Panel IEEE 1394a Header
#
INTEGRATOR’S NOTES
•  The IEEE 1394a header is blue.
•  The +12 V DC power on the IEEE 1394a header is fused.
•  The IEEE 1394a header provides one IEEE 1394a port.
