3

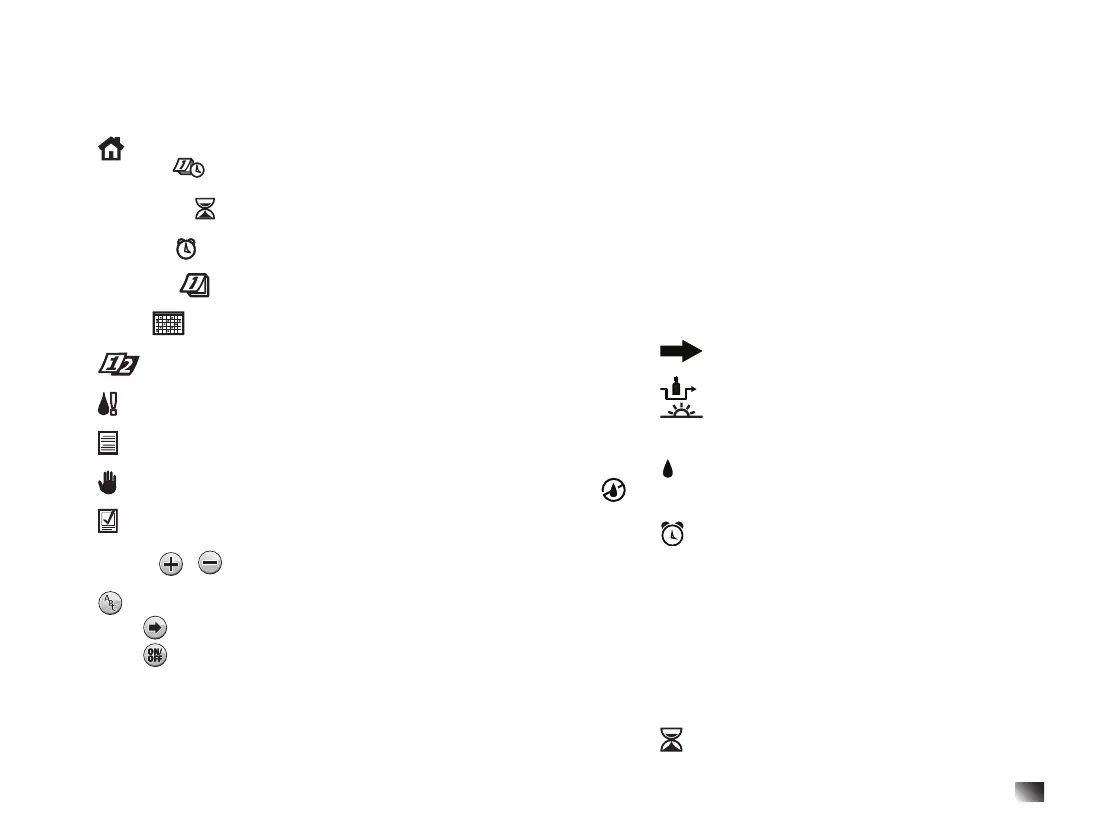

1 – Pantalla LCD
2 – Dial de control – Seleccionar las funciones de programación y
operación del programador.
Posiciones del dial de control:
HOME (Inicio) – Posición de operación automática.
Date/Time
(Fecha/hora) – Establecer la fecha y la hora
actuales.
Station Times
(Tiempos de las estaciones) – Establecer el
tiempo de riego de cada estación.
Start times
(Horas de arranque) – Establecer las horas de
arranque para el programa de riego automático.
Water Days
(Días de riego) – Seleccionar días individuales de
la semana para el riego automático.
Interval
(Intervalo) – Establecer un calendario de riego con
Intervalo de días.
Odd/Even (Impar/Par) – Establecer un calendario de días
(fechas) Pares o Impares.
Special Functions (Funciones especiales) – Seleccionar
funciones opcionales del programador.
Manual Programs (Programas manuales) – Seleccionar
programas de riego para la operación manual.
Manual Station(s) (Estaciones manuales) – Seleccionar una o
más estaciones para la operación manual.
Test (Prueba) – Ejecutar un programa de pruebas para
comprobar la operación de la estación.
3 – Botones
y – Aumentar o reducir los valores de los
parámetros y diferentes funciones manuales.
4 –
Botón – Seleccionar el programa A, B o C.
5 – Botón
– Avanzar al siguiente artículo o función de activación.
6 – Botón
– Pulsar para desactivar/suspender la operación. Pulsar
de nuevo para reanudar la operación.
7 – Conector RJ 45 – Para conectar accesorios de programador Irritrol
aplicables, tales como Climate Logic
TM
.
8 – Terminales de estaciones – Terminales para la conexión de cables
de control de las válvulas, la válvula maestra o el relé de arranque
de la bomba.
9 – Terminales de conexión de sensores – Para conectar accesorios
de programador Irritrol aplicables tales como un Sensor de lluvia.
10 – Conector de la batería de 9 voltios – Conecte una batería de
9 voltios para mostrar la fecha y la hora durante cortes del
suministro eléctrico. Los programas también pueden ser editados
con alimentación de batería pero las válvulas no serán activadas.
11 – Transformador externo – Proporciona alimentación de 24 VCA al
programador desde una base de enchufe con toma de tierra.
12 – Cable de alimentación (solo interiores)
13 – Tapa del suministro eléctrico
14 – Tapa de los componentes internos
15 – Números de estación – Se muestran durante el ajuste de las horas
de arranque de los programas y mientras una estación está en
marcha.
16 – Símbolo
– Indica que el menú seleccionado tiene opciones
adicionales disponibles.
17 – Símbolo
– Indica que el sensor de lluvia está anulado.
18 – Símbolo
– Se muestra cuando el programa está ajustado al
calendario de intervalo de días. El símbolo se muestra cuando se
selecciona un idioma diferente del inglés.
19 – Símbolo
– Se muestra cuando hay riego programado. El símbolo
indica que no hay riego programado. El símbolo de riego
intermitente indica que el programador está regando actualmente.
20 – Símbolo
– Se muestra al ajustar una hora de arranque del
programa de riego automático.
21 – Pantalla principal – Muestra diversos valores horarios e
información sobre el programador.
22 – A B C – Identicadores de los programas. Se muestran durante la
programación y la operación.
Nota:
El programa de riego activo parpadea y los programas que riegan
más tarde se muestran sin parpadear.
23 – Símbolo % – Se muestra cuando se está utilizando un ajuste
porcentual.
24 – Símbolo
– Se muestra al ajustar el tiempo de riego de la
estación.
