Instalación del programador
Instalación del armario
1. Para asegurar una operación segura y able, seleccione un lugar
de instalación que cumpla las siguientes condiciones:
• Programadores para interiores – dentro de un garaje u otra
estructura que proporcione protección contra la intemperie.
• Programadores para exteriores – un lugar que proporcione
protección contra el agua de riego, el viento y la nieve. Se
recomienda un lugar con sombra.
• Acceso a un suministro eléctrico de CA con toma de tierra
(a una distancia máxima de 1,2 m en el caso de modelos
para interiores) que no esté controlado por un interruptor de
luces ni utilizado por un aparato de gran consumo, como por
ejemplo un frigoríco o un aparato de aire acondicionado.
• Acceso al cableado de las válvulas de control de los
aspersores y al cableado de los accesorios opcionales.
2. Atornille un tornillo de madera (suministrado) en la pared a la
altura del ojo (A). Deje que el tornillo sobresalga unos 6 mm de la
pared. Ver la Figura 1.
Nota: Si el programador va a instalarse en una pared de
cartón-yeso o albañilería, instale anclajes para los tornillos.
3. Retire la cubierta de acceso inferior del armario presionando la
parte inferior y tirando directamente hacia fuera.
4. Coloque el armario sobre el tornillo encajando éste en la ranura
en forma de bocallave del panel trasero (B). Asegúrese de que el
armario queda correctamente asentado sobre el tornillo.
5. Instale el tornillo de montaje inferior y apriételo rmemente.
Nota: No se suministran ni el conducto ni los adaptadores. Instale el
conducto según lo estipulado en la normativa eléctrica local.
6. Retire el panel de acceso a los cables de alimentación. Retire
la zona troquelada que corresponda al tamaño de conducto
utilizado. Instale un conducto de 13 mm (C) para los cables de
alimentación/tierra (modelos para exteriores solamente) y un
conducto de 19 mm o 26 mm (D) para los cables de las válvulas
(todos los modelos).

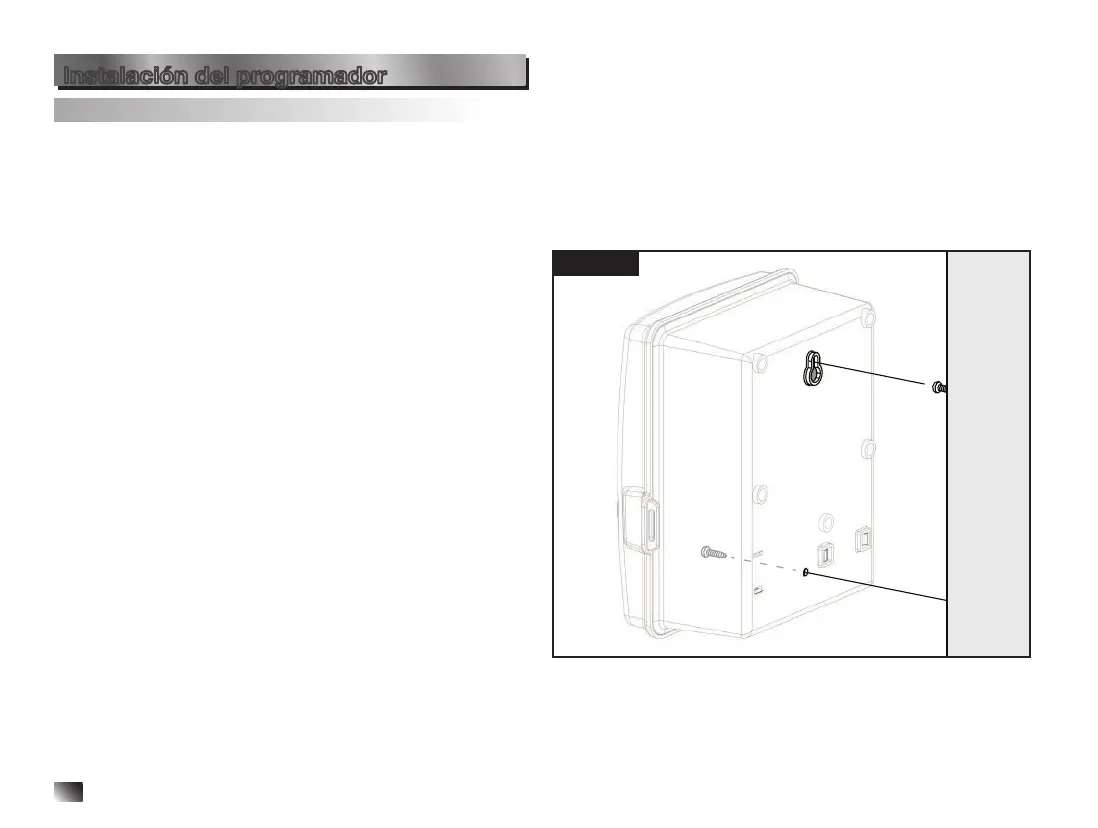

Figura 1
