6

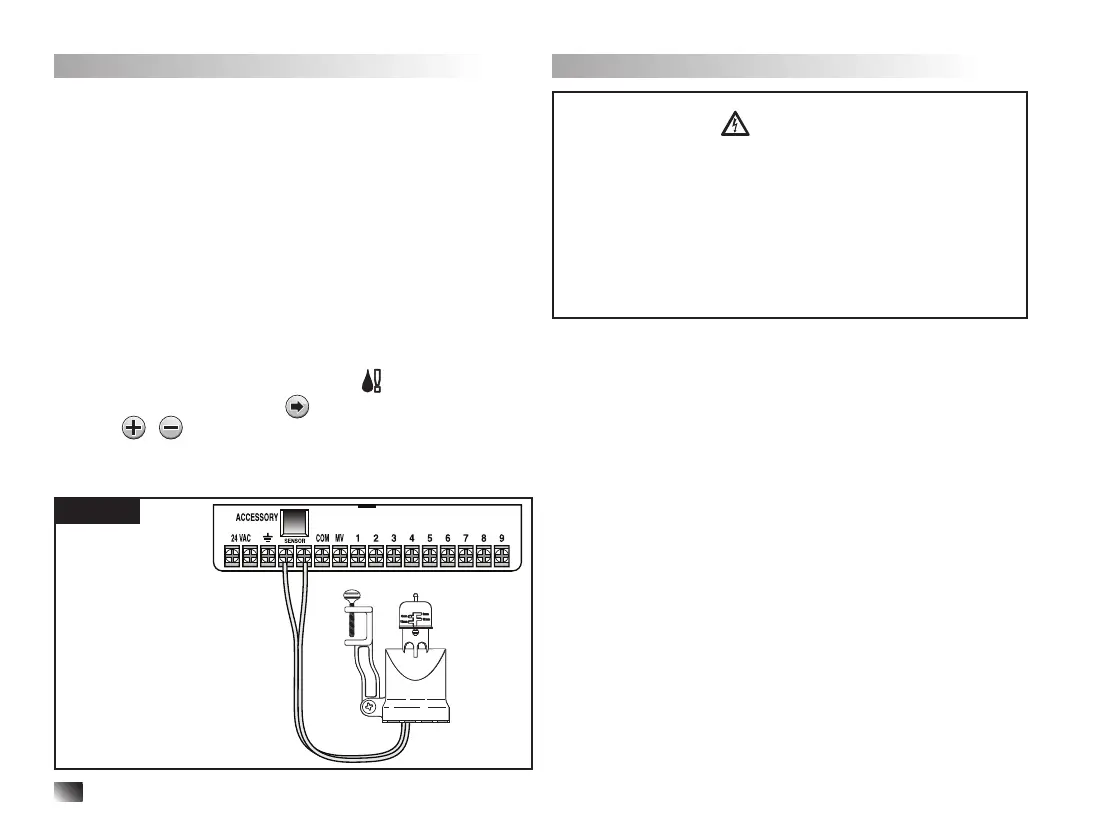

Instalación de un sensor de lluvia (opcional)
Es posible conectar un sensor de lluvia directamente al KD2 para
interrumpir automáticamente el riego cuando empieza a llover.
Cuando el sensor de lluvia absorbe agua, indica automáticamente
al KD2 que suspenda todas las operaciones de riego. La pantalla
alternará entre SEN (sensor) y la hora del día, hasta que se seque el
sensor de lluvia y se restablezca el programador para la operación
automática.
1. Enrute el cable del sensor de lluvia al programador junto a los
hilos de las válvulas.
2. Retire el cable puente de los terminales del sensor.
3. Consultando las instrucciones suministradas con el sensor de
lluvia, conecte dos hilos del sensor de lluvia designados para
aplicaciones de tipo “Normalmente cerrado” a los terminales del
sensor. Ver la Figura 3.
4. Una vez que haya corriente, gire el Dial a Special Functions
(Funciones especiales). Pulse
y desplácese a SEN (sensor).
Pulse
/ para poner el sensor en Active (Activo) o Bypass
(Anular).
Nota: El valor predeterminado es Active (Activo).
ACCESSORY
24 VAC COM
SENSOR
MV 123456789
Figura 3
Conexión del suministro eléctrico
ADVERTENCIA
El cableado de CA sólo debe ser instalado y conectado por
personal cualicado. Todos los componentes eléctricos y los
procedimientos de instalación deben cumplir la normativa
eléctrica aplicable, tanto local como nacional. Algunas normativas
pueden exigir la instalación de un medio de desconexión del
suministro eléctrico CA en el cableado jo, y una separación
mínima entre contactos de 3 mm en los polos de fase y neutro.
Verique que la fuente de alimentación está OFF antes de
conectar el programador.
1. Compruebe que la corriente eléctrica está desconectada de la
base del enchufe.
2. Retire el panel de acceso a la conexión eléctrica.
3. Pase los cables de alimentación y tierra del equipo desde
la fuente de alimentación a través del conducto hasta el
compartimento de conexiones eléctricas del programador.
Nota: El bloque de terminales de los modelos internacionales
acepta hilos con sección de hasta 4 mm
2
.
4. En los modelos no destinados a los EE. UU., utilice el bloque de
terminales que admite secciones de hasta 4 mm
2
(azul – fase,
blanco – neutro, verde – tierra). En los modelos destinados a
los EE. UU., utilice los conectores ciegos suministrados para
conectar la fase al hilo negro, el neutro al hilo blanco y la tierra al
hilo verde. Ver la Figura 4.
5. Instale y je el panel de acceso a los cables de alimentación.
