Jandy VS FloPro - Installation Du Régulateur







 
 
VS-FHP2.0 20A 12
*Supposequetrois(3)lsencuivredansunconduitenterréetunepertemaximaledetensionde3%danslecircuitbranché.Tousles
codesnationauxd’électricité(NEC)ouleCodecanadiendel’électricité(CSA)etlescodeslocauxdoiventêtrerespectés.Letableauindique
lesdimensionsminimalesdeslsetlesrecommandationsrelativementauxfusiblesdedérivationpouruneinstallationstandard.

 

 
La pompe VS-FHP peut être actionnée par l’un (1)
des trois (3) régulateurs : le régulateur à vitesse variable, le
régulateur AquaLink
®
(Rév O ou version ultérieure) ou le
PDA AquaLink (Rév 4.0 ou version ultérieure). La pompe à
vitesse variable FloPro communique avec les régulateurs au
moyen d’une interface RS-485 à quatre fils.
La pompe VS-FHP est livrée avec un câble RS-485 à
quatre fils installé en usine. Ce câble RS-485 est livré avec un
câble blindé supplémentaire pour mise à la terre.
Le câble blindé doit être mis à la terre à l’une des
extrémités, à la pompe VS-FHP. Cela est préinstallé en usine.
À l’autre extrémité, le câble blindé est pré-serti à l’usine.
Si vous devez couper le câble RS-485 d’une longueur
particulière, assurez-vous de peler et de sertir le câble de
terre blindé.
Pour installer le régulateur à vitesse variable :

L’installateurdoitactiverlesinterrupteurs1et2dela
pompeVS-FHPlorsqu’elleestraccordéeaurégulateurà
vitessevariable.
 Lenumérodepiècedurégulateuràvitesse
variableestJEP-R.
1. Coupe l’alimentation de la pompe VS-FHP en
déconnectant les lignes haute tension ou en ouvrant un
disjoncteur auquel l’alimentation de la pompe VS-FHP
est raccordée.


Mettrehorstensiontouslesinterrupteursetledisjoncteur
principaldanslecircuitélectriquedelapompeVS-FHP
avantdecommencerlaprocédure.L’omissiond’être
conformepeutprovoquerunrisquedechoc,quipeut
entraînerdesblessurescorporelles,voirelamort.

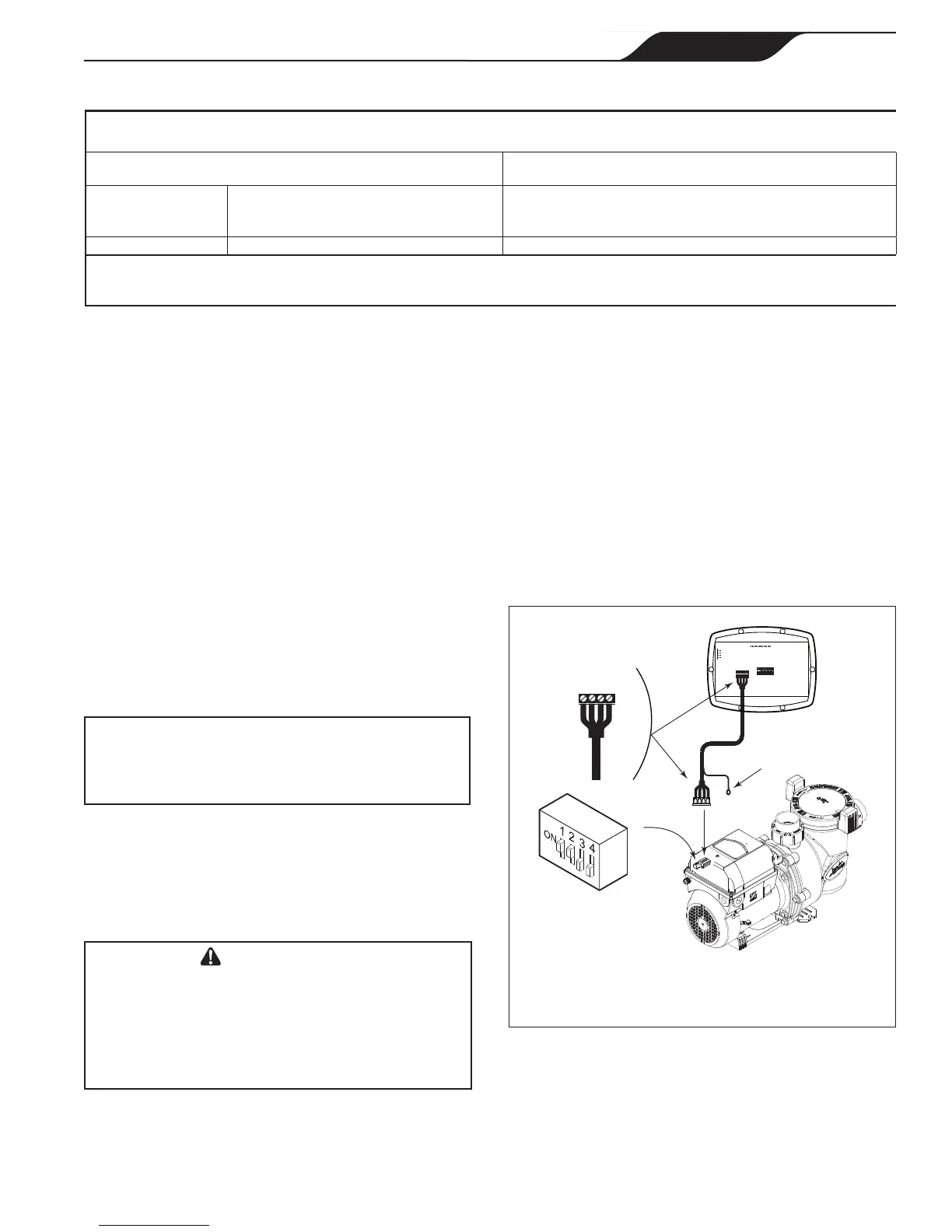

2. Faire glisser les commutateurs DIP 1 et 2 vers le
haut, de manière à ce qu’ils soient sous tension et les
commutateurs DIP et 3 et 4 vers le bas, de manière à ce
qu’ils soient hors tension. Voir la Figure 4.
Commutateur DIP
à 4 positions
Pompe à vitesse
variable
REMARQUE
Patte de mise
à la terre
Câble
RS485
NOIR JAUNE ROUGE VERTE
RS485
4 3 2 1
RED BLACK YELLOW GREEN
REMOTE CONTROL
5 4 3 2 1
INPUT 2 INPUT 3 INPUT 4 COMMON
INPUT 1
Régulateur
(vue arrière)
La pompe VS-FHP est livrée avec un câble
RS-485 à quatre fils, installé en usine.
3. Raccorder l’autre extrémité du câbleau régulateur. Faire
correspondre les couleurs des fils avec les positions
appropriées du connecteur comme suit : 1 - rouge,
2 - noir, 3 - jaune et 4 - vert.
4. Rétablir l’alimentation vers la pompe VS-FHP et
vérifier le fonctionnement du régulateur.
5. Se référer au manuel d’utilisation du régulateur à
vitesse variable, H0311200, pour faire fonctionner
la pompe.
