Jandy VS FloPro - Entretien Par Un Technicien De Service; Turbine Bloquée; Retrait Et Remplacement de la Turbine

 


Cettepompedoitêtreréparéeparuntechnicien
professionnelqualifiédansl’installationdepiscine/spa.
Lesprocéduressuivantesdoiventêtrescrupuleusement
suivies.Uneinstallationouutilisationincorrectepeut
causerdedangereuxrisquesélectriquespouvant
provoquerlepassagedecourantsdehautetension
danslesystèmeélectrique.Celapeutcauserdes
dommagesmatériels,desblessuresgraveset/oulamort.
Uneinstallationouuneutilisationincorrecteannulera
lagarantie.
 

Avantderéaliserl’entretiendelapompe,couperles
disjoncteursauniveaudel’alimentation.Uneblessure
graveoulamortpeutsurvenirsilapompedémarre
pendantquelesmainssetrouventàl’intérieur.
1. Couper la pompe. Fermer le disjoncteur du moteur de
la pompe.
2. Ôter le couvercle et le panier-filtre.
3. Regarder à l’intérieur de la pompe pour la présence de
débris. Enlever tout débris trouvé à l’intérieur.
4. Replacer le panier-filtre et le couvercle.
5. Ouvrir le disjoncteur du moteur de la pompe.
6. Démarrer la pompe et observer si le problème
est résolu.
7. Si la turbine est encore bloquée par les débris et qu’il ne
soit pas possible de les enlever en procédant de l’étape
2 à l’étape 4, la pompe devra être démontée pour
accéder aux orifices d’entrée et de sortie de la turbine.
 

Avantderéaliserl’entretiendelapompe,couperles
disjoncteursauniveaudel’alimentation.Uneblessure
graveoulamortpeutsurvenirsilapompedémarre
pendantquelesmainssetrouventàl’intérieur.
1. Couper la pompe. Fermer le disjoncteur du moteur
de la pompe. Si le moteur n’est pas remplacé, ne pas
déconnecter le câblage électrique.
 S’ils’agitd’unremplacementdumoteur,
ZodiacPoolSystems,Inc.recommandefortementqu’un
techniciendeserviceouunélectricienagréédéconnecte
correctementlecâblageélectriquedumoteurdelapompe.
2. Fermer tous les robinets pour empêcher l’eau de
Plaque arrière
Diffuseur
Vis (2)
Joint torique
 
piscine d’atteindre la pompe. Drainer l’eau de la pompe
en desserrant les raccords-unions ou en retirant les
bouchons de vidange.

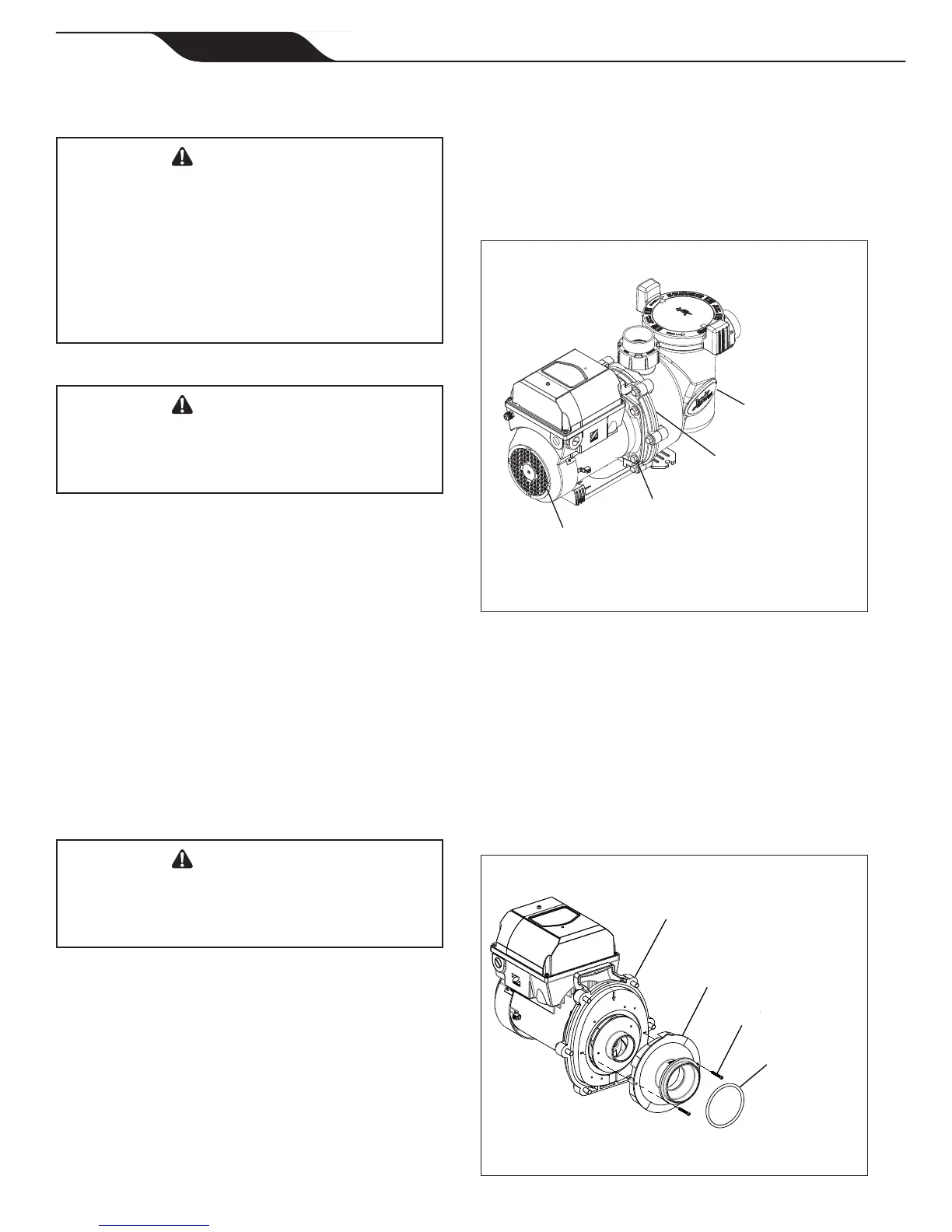

3. À l’aide d’une clé de 14 mm (9/16 po), desserrer les
boulons connectant le corps de la pompe à la plaque
arrière du moteur. Voir la Figure 8.
4. Tirer le moteur et la plaque arrière hors du corps de la
Corps de la pompe
Plaque arrière du moteur
Boulons (6)
Couvercle du ventilateur
 
pompe. Retirer le joint torique du corps de la pompe. La
turbine est connectée à l’axe du moteur.
5. À l’aide d’un tournevis à pointe cruciforme Nº 1, ôter
les deux (2) vis supportant le diffuseur. (Le diffuseur est
le couvercle sur la turbine.) Ensuite, retirer le diffuseur
(voir la Figure 9).
6. Accéder à l’admission et à la sortie de la turbine et
enlever les débris.
7. Tenir l’arbre du moteur avec une clé hexagonale Allen
Page 46
Manuel d'installation et d'utilisation de la pompe à vitesse variable de série VS-FHP FloPro
™
|
