Jandy VS FloPro - Remplacement Du Moteur

 

Cettepompedoitêtreinstalléeavecunrégulateuràdeux
vitesses,àvitessemultipleouàvitessevariable.

Pourgarantirunesécuritéconstanteetunfonctionnement
fiable,leZodiac
®
nécessitequevousremplaciezlemoteur
parunmoteurquiaunepuissanceHPetunfacteurde
serviceidentiques(approuvéseulementparZodiacPool
Systems,Inc.).
1. Faire convenablement déconnecter votre câblage
électrique au moteur de la pompe par un technicien de
service ou un électricien agréé.


Mettrehorstensiontouslesinterrupteursetledisjoncteur
principaldanslecircuitélectriquedelapompeVS-FHP
avantdecommencerlaprocédure.Attendrecinq(5)
minutesaprèsquelecourantestcoupéavantd’ouvrir
lemoteur.Nepasprocéderjusqu’àcequelaDELsurle
moduleélectroniqued’entraînementsoitcomplètement
éteint.L’omissiond’êtreconformepeutprovoquer
unrisquedechoc,quipeutentraînerdesblessures
corporelles,voirelamort.
2. Pour détacher le boîtier de la pompe du moteur, voir la
Section 6.2.2, Retrait et remplacement de la turbine.
3. Remarquer l’alignement de la plaque arrière du moteur,
tel qu’il est illustré à la Figure 15. Placer le joint torique
de l’assemblage de la plaque arrière du moteur avec la
face vers le sol, desserrer les quatre vis 14 mm (9/16
po) et retirer le moteur.
4. S’il s’agit de l’installation d’un nouveau moteur,
enlever le capuchon protecteur en plastique de l’axe du
moteur. Placer le moteur sur la plaque arrière afin que
l’ouverture du moteur soit face à la base de la plaque
arrière. Le régulateur électronique du moteur devrait
être à la position de 12 heures.
5. Remettre les quatre (4) boulons et rondelles retenant la
plaque arrière du moteur et serrer au couple à 15 pieds-
livres. Voir la Figure 15.
6. Pour remonter l’ensemble plaque arrière sur le boîtier,
voir la Section 6.2.2.1, Remontage de la turbine.
7. Si la pompe est située au-dessus du niveau de l’eau de
la piscine, retirer le couvercle et remplir le panier avec
de l’eau avant de démarrer la pompe
8. Pour aider à prévenir une fuite d’air dans le système,
enlever tous les débris autour du siège du joint du
couvercle.
 

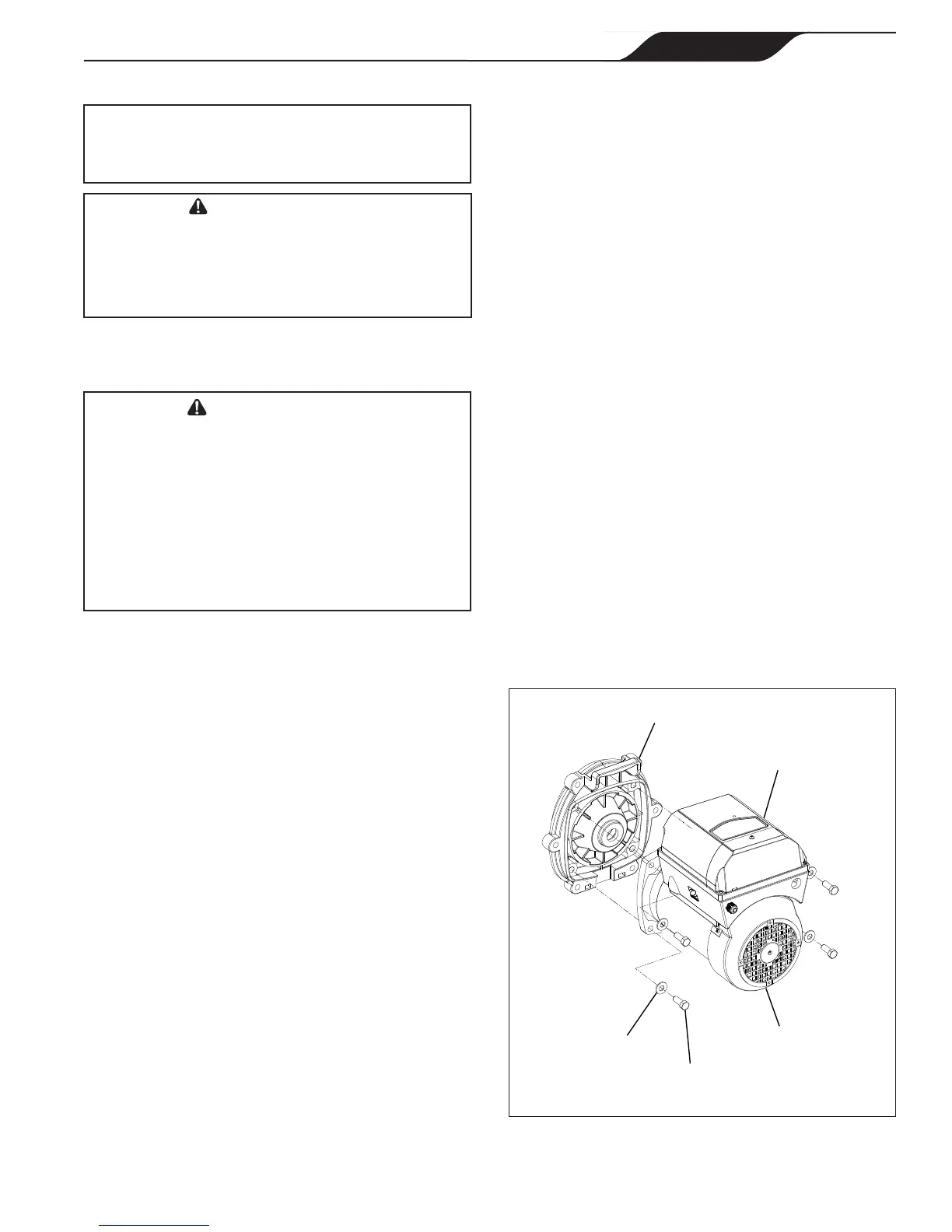

Entraînement
Boulons (4)
Rondelles (4)
Moteur
Plaque arrière
9. Serrer à la main le couvercle pour qu’il y ait
étanchéité.
Ne pas utiliser d’outils pour serrer le couvercle.
10. Ouvrir le clapet de décharge sur le filtre et s’assurer
qu’elle est propre et prêt à fonctionner.
11. Demander à un technicien ou à un électricien qualifié
de raccorder de façon appropriée les fils électriques au
moteur de la pompe.
12. Ouvrir l’alimentation du moteur de la pompe à l’aide
du régulateur et vérifier que le système fonctionne
normalement.
 Pourobtenirdel’informationsurle
fonctionnementdurégulateur,seréféreraumanueldu
régulateur:leManueld’utilisationdurégulateuràvitesse
variable,H0311200,leManueld’utilisationduRSAquaLink
®
,
6593,ouleManueld’utilisationduPDAAquaLink,
H0572300.
13. Une fois que tout l’air aura été purgé du filtre, fermer le
clapet de décharge.
 ZodiacPoolSystems,Inc.recommandeque
lesjointsmécaniquessoientremplacésenmêmetempsque
lemoteurremplacé.VoirlaSection6.2.3,Remplacement
mécaniquedujointd’étanchéitémécanique,pourplus
dedétails.
