19
4 Funktionen und Bedienung
Feinabgleich (Nullpunkt und Endwert)
Mit Hilfe des Feinabgleiches können Sie den Nullpunkt und die
Steilheit des Ausgangssignales anpassen. Auch hier wird durch Be-
tätigen der Tasten d und i der jeweilige Wert verändert und durch
Betätigen der Taste q übernommen.

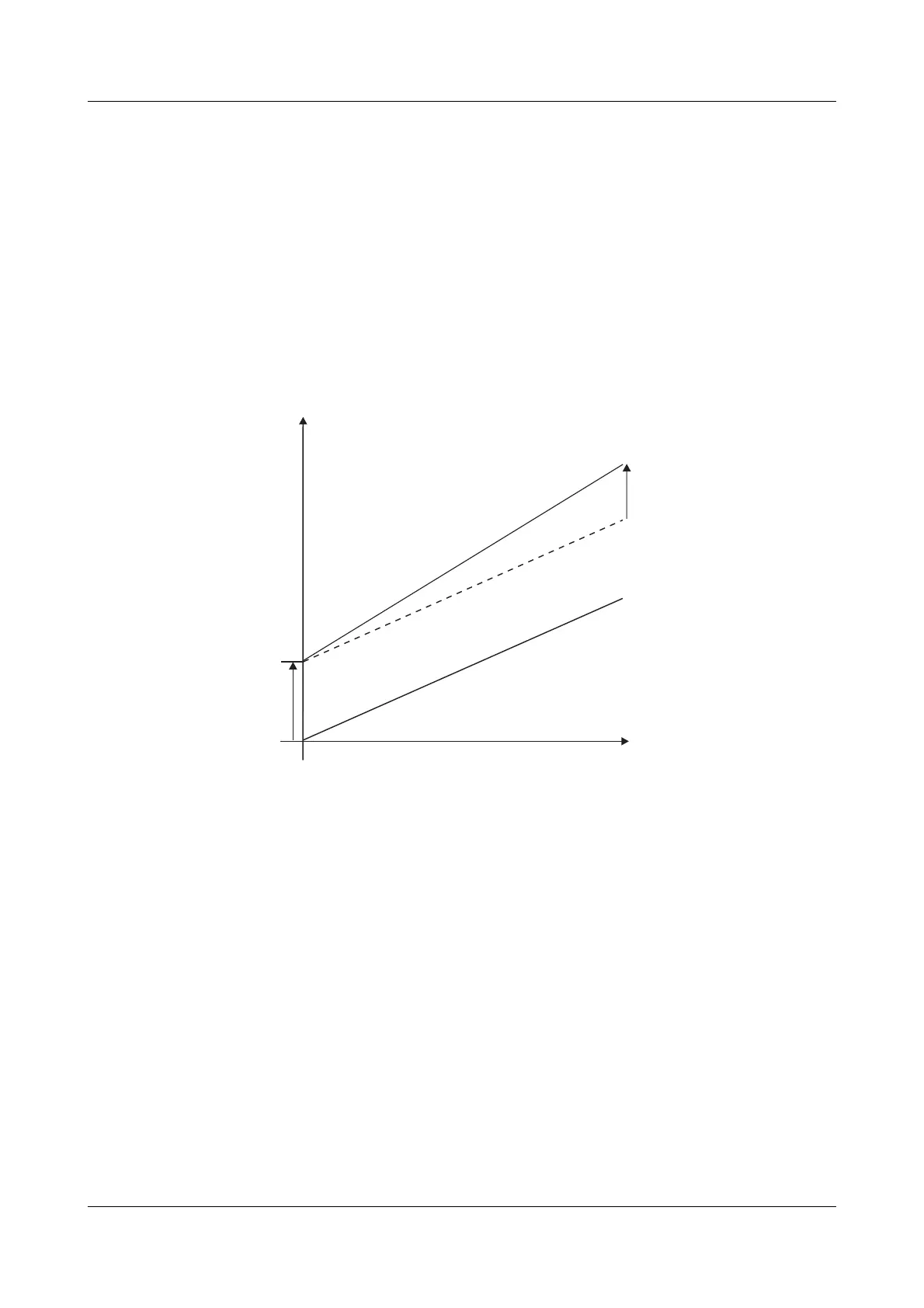

Am Ausgang wird der gemessene Istwert ausgegeben. Beim Null-
punkt (OUTL) sollte dieser dem Ausgangssignal 0%, beim Endwert
(OUTH) dem Ausgangssignal 100% entsprechen.
Bei einer Korrektur des Nullpunktes OUTL sollte immer ein Feinab-
gleich des Endwertes OUTH erfolgen, weil die beiden Parameter
voneinander abhängig sind.
Zurücksetzen des Feinabgleiches
Während dem Feinabgleich kann der Nullpunkt OUTL bzw. der End-
wert OUTL mit Hilfe der Tastenkombination q + i auf seinen De-
fault-Wert (Grundeinstellung) zurückgesetzt werden. OUTL und OUTH
können nur separat zurückgesetzt werden, nicht gleichzeitig.
Der Feinabgleich läßt sich auch mit Hilfe des PC-Setup-Programms
zurücksetzen.
OUTL
OUTH
Eingangssignal
Ausgangssignal
