66
ESPAÑOL

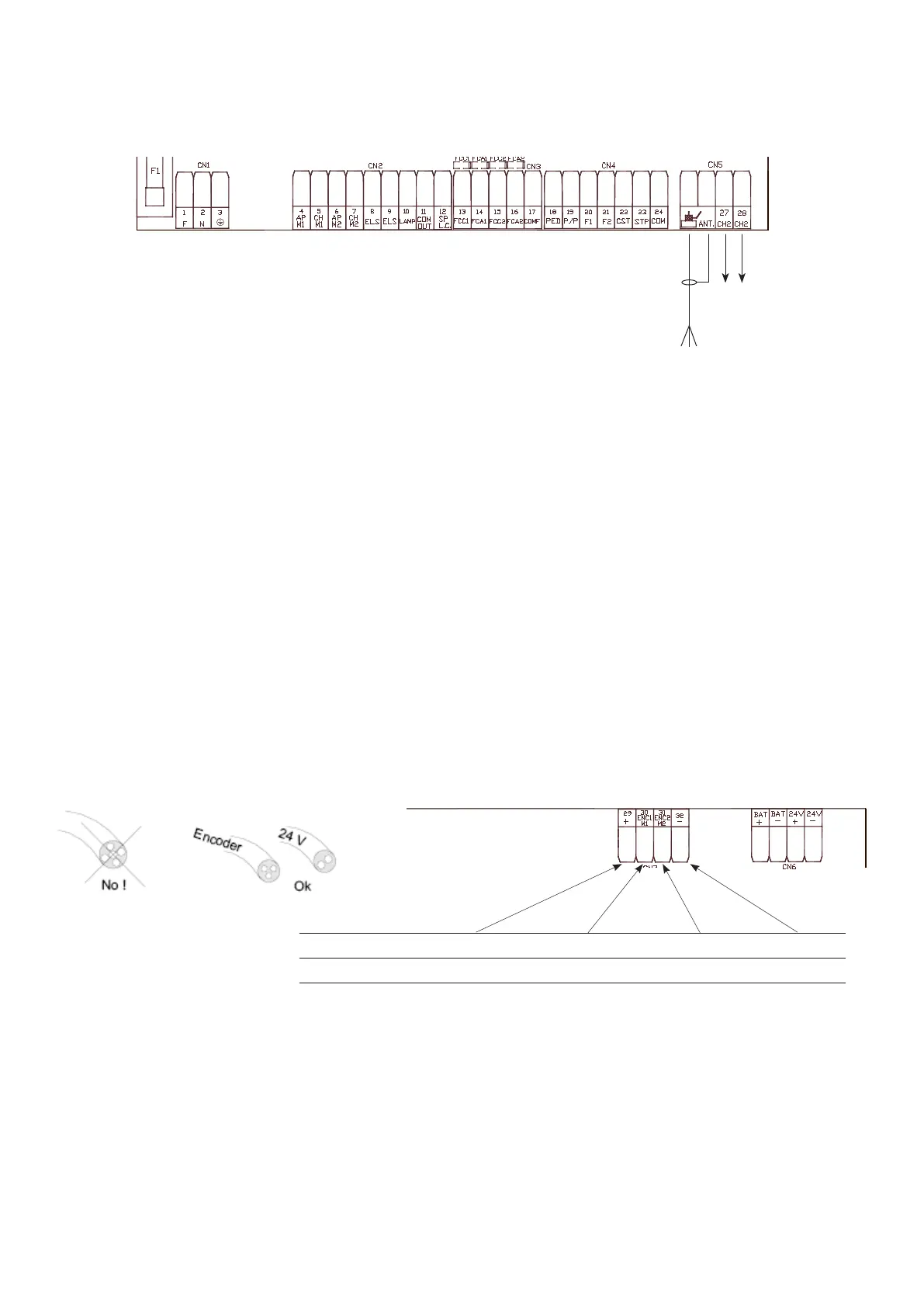

Antenna
CAJA DE BORNES JP1
La central CT-824S es compatible con los siguientes receptores enchufables Key Automation de la
serie MEMO:
900RXI-42, 900RXI-42R, 900RXI-22
M1/M2 + M1 M2 M1/M2 -
SN-21 maron verde verde blanco
CAJA DE BORNES CN5
25) ANT Conexión Antena (señal)
26) ANT Conexión blindaje de antena (malla)
27) CH2 Salida 2º canal de radio (solo si se utiliza un receptor de acoplamiento de 2 canales)
28) CH2 Salida 2º canal de radio (solo si se utiliza un receptor de acoplamiento de 2 canales)
CAJA DE BORNES CN6
33) BAT+ Conexión positivo cargador de batería
34) BAT- Conexión negativo cargador de batería
Circuito de recarga integrado controlado por corriente con funcionamiento de reserva, protegido
electrónicamente contra cortocircuitos. Para utilizarlo, conecte 2 baterías en serie 12V cc máx. 7Ah
35) 24V+ Salida alimentación accesorios 24 V ca 300 mA máx
36) 24V- Salida alimentación accesorios 24 V ca 300 mA máx
CAJA DE BORNES CN7
29) + Positivo alimentación codicador
30) ENC1 M1 Señal del codicador relativo al motor M1
31) ENC2 M2 Señal del codicador relativo al motor M2
32) - Negativo alimentación codicador
El embrague electrónico siempre está activado en los dos sentidos de marcha. Cuando se dispara,
se invierte la marcha de las dos puertas durante 2 segundos, luego se bloquea la marcha durante
1segundoydespuéscontinúalamaniobraenelsentidoopuestoalobstáculo;sisedisparatres
veces consecutivas, todo el sistema se pone en STOP, deshabilitando el cierre automático y obli-
gando al usuario a realizar un impulso de start; así la central efectuará un realineamiento en aper-
tura mostrando EM en la pantalla.
