POLSKI

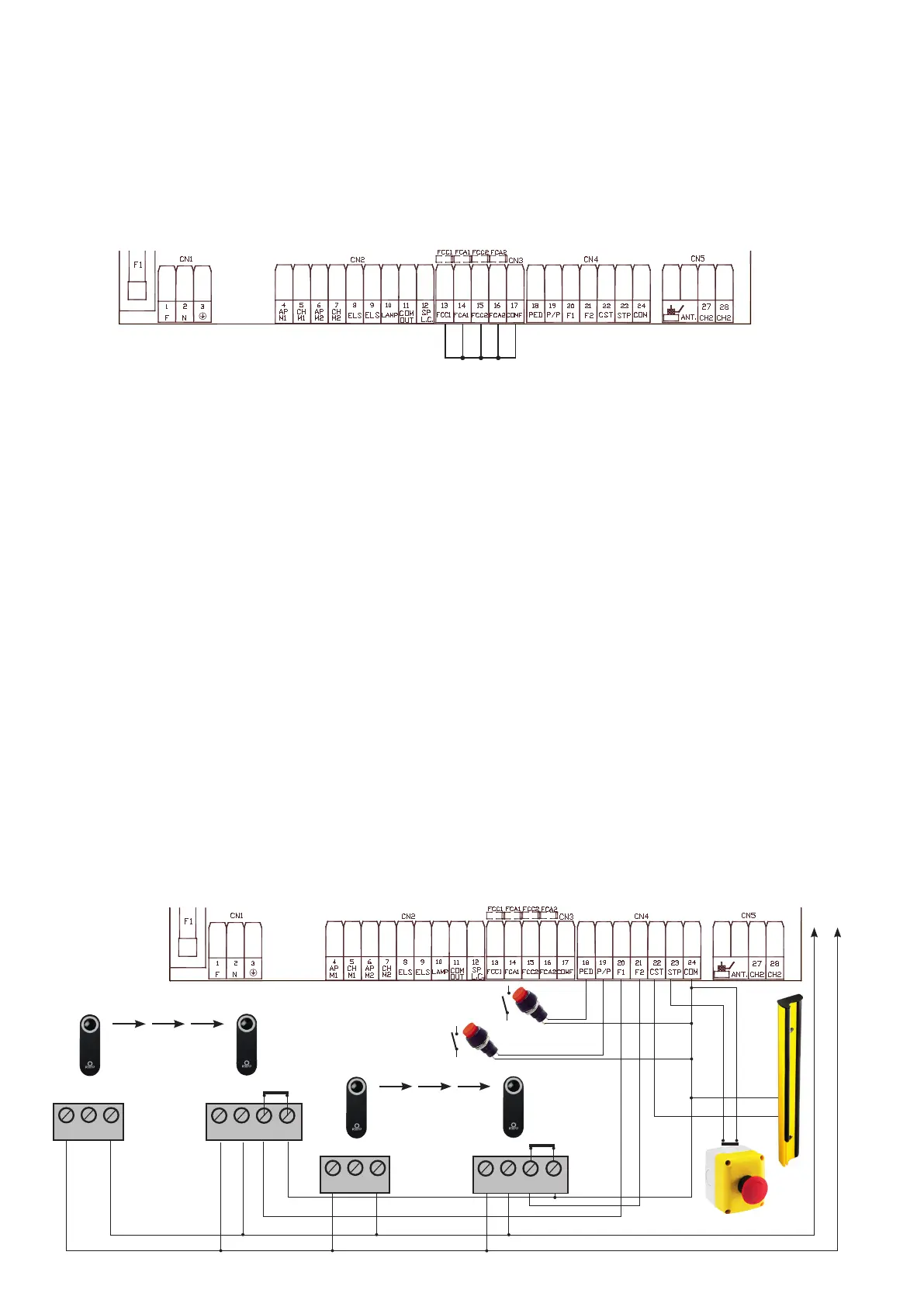

ŁĄCZNIK CN3
13) FCC1 Silnik 1 wyłącznik krańcowy (wyłącznik krańcowy zamykania)
14) FCA1 Silnik 1 wyłącznik krańcowy (wyłącznik krańcowy otwierania)
15) FCC2 Silnik 2 wyłącznik krańcowy (wyłącznik krańcowy zamykania)
16) FCA2 Silnik 2 wyłącznik krańcowy (wyłącznik krańcowy otwierania)
17) COMF Silniki 1-2 wspólne połączenie wyłączników krańcowych
N.B. Diody odpowiadające wyłącznikom krańcowym znajdują się w pozycji ON, kiedy nie dotyczą
włącznika krańcowego relatywnego; jeśli wyłączniki krańcowe nie są wykorzystywane, MUSZĄ być
ZWIERANE w terminalu COMF
NO PED
NO P/P
NC STOP
WSPÓLNY
Dodatkowe zasilanie
3
TX
RX
3
4
NC
F1
3
TX RX
3
4
NC
F2
1
2
1
2
1
2
1
2
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
ŁĄCZNIK CN4
18) PED Połączenie Funkcji Pieszy N.O. styk Normalnie Otwarty
Przydziałaniu2silników,drzwiM1otwierająsięcałkowiciewrazieotwieraniadlapieszychijednocześniez
impulsemkrok/krokP/P,drzwi2uruchamiająsięnatychmiastowo,jeśliwybranezostały2silniki,otwierająsie
całkowiciejeśliwybrano1silnik.
19) P/P Połączenie Funkcji Krok/Krok N.O. styk Normalnie Otwarty
WprowadzeniepoleceniaOtwórz/ZamknijlubOtwórz/Zatrzymaj/ZamknijnapodstawiewyboruParametruD
20) F1 Połączenie Fotokomórki Zamykania F1 N.C. styk Normalnie Zamknięty
Towejścieuważanejestzawejściebezpieczeństwa;stykmożebyćprzerwanywkażdejchwiliwtrakcieza-
mykaniaautomatyki,powodującnatychmiastowezatrzymanieicofnięciekierunkuruchu.
21) F2 Połączenie Fotokomórki Otwarcia F2 N.C. styk Normalnie Zamknięty
Towejścieuważanejestzawejściebezpieczeństwa;stykmożebyćprzerwanywkażdejchwiliwtrakcie
otwieraniaautomatyki,powodującnatychmiastowezatrzymanieruchu;autoamtykazostaniewznowionapo
przywróceniu styku.
22) CST Połączenie Rib Normalnie Zamknięte styk N.C.
Przy każdym działaniu foto-rib, ruch zostanie zatrzymany i odwrócony na 2 s, po czym zostanie ponownie
zatrzymany dezaktywując automatyczne zamykanie, jeśli jest aktywne.
23) STP Połączenie Zatrzymania Normalnie Zamknięte styk N.C.
TowejściejestuważanezawejściebezpieczeństwaStykmożezostaćprzerwanywkażdejchwilinatychmia-
stowozatrzymującautomatykęwyłączającwszystkiefunkcje,wtymautomatycznezamykanie.
24) COM Łącznik wspólnych poleceń i środków bezpieczeństwa.
