POLSKI

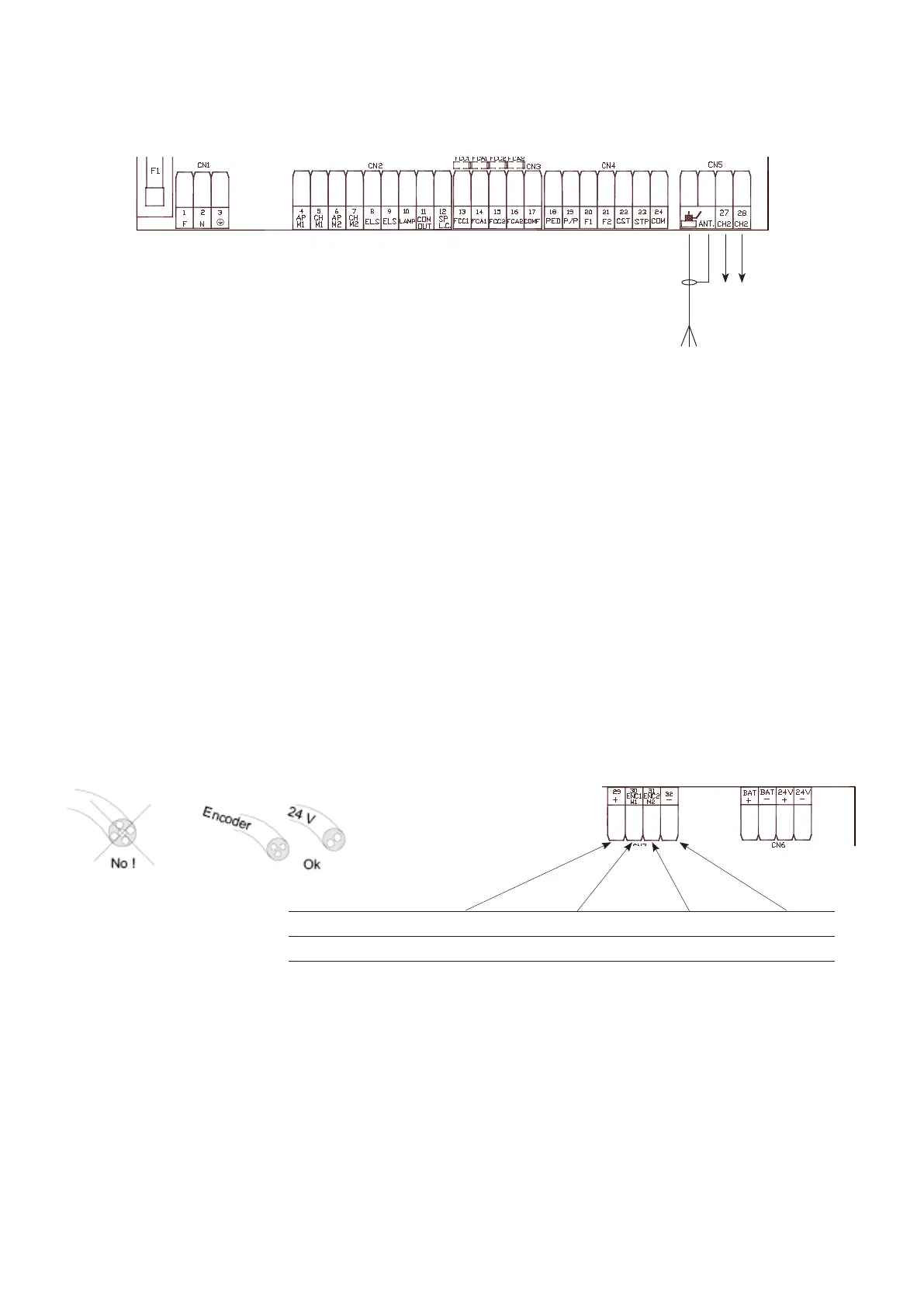

ŁĄCZNIK CN5

25) ANT Połączenie anteny (sygnał)

26) ANT Połączenie anteny (oplot)

27) CH2 Połączenie drugiego kanału radiowego (tylko w razie korzystania z 2 kanałowego zatrzaskowego odbiornika).

28) CH2 Połączenie drugiego kanału radiowego (tylko w razie korzystania z 2 kanałowego zatrzaskowego odbiornika).

Antena

ŁĄCZNIK CN6

33) BAT+ Połączenie ładowarki baterii dodatniej

34) BAT- Połączenie ładowarki baterii ujemnej

Wbudowanyobwódładowaniakontrolowanyprzezprądzdodatkowymsterowaniemizabezpieczonyelektro-

nicznieprzeciwkozwarciom.Abyzniegoskorzystaćpodłączkolejno2baterie12Vdcmax.7Ah

35) 24V+ Połączenie dodatkowego zasilania 24Vac 300mA max

36) 24V+ Połączenie dodatkowego zasilania 24Vac 300mA max

ŁĄCZNIK CN7

29) + Zasilanie dodatnie enkoderów

30) ENC1 M1 Sygnał enkodera dla silnika M1

31) ENC2 M2 Sygnał enkodera dla silnika M2

32) - Zasilanie ujemne enkoderów

Hamulecelektronicznyjestzawszeaktywnypodczaspracywobukierunkach;kiedyrozpoczynadziałanie

pracaobydwudrzwicofasięna2s,następnieruchzostajewstrzymanyna1sikontynuowanywkierunku

przeciwnymdokierunkuprzeszkody.Jeśliuruchamiasiętrzyrazypodrząd,całysystemzostajeZATRZY-

MANYi,wraziepotrzeby,wyłączonezostajeautomatycznezamykanie,wzwiązkuzczymużytkownikbędzie

musiałwykonaćimpulsstartu,poktórymjednostkasterującaprzeprowadziwyrównaniewtrakcieotwierania,

wyświetlającEMnaekranie.

ŁĄCZNIK JP1

Łącznik dla trybu odbiornika radiowego:

900RXI-42, 900RXI-42R, 900RXI-22

M1/M2 + M1 M2 M1/M2

SN-21 brązowy zielony zielony biały
