POLSKI
DIAGNOZA WIZUALNA

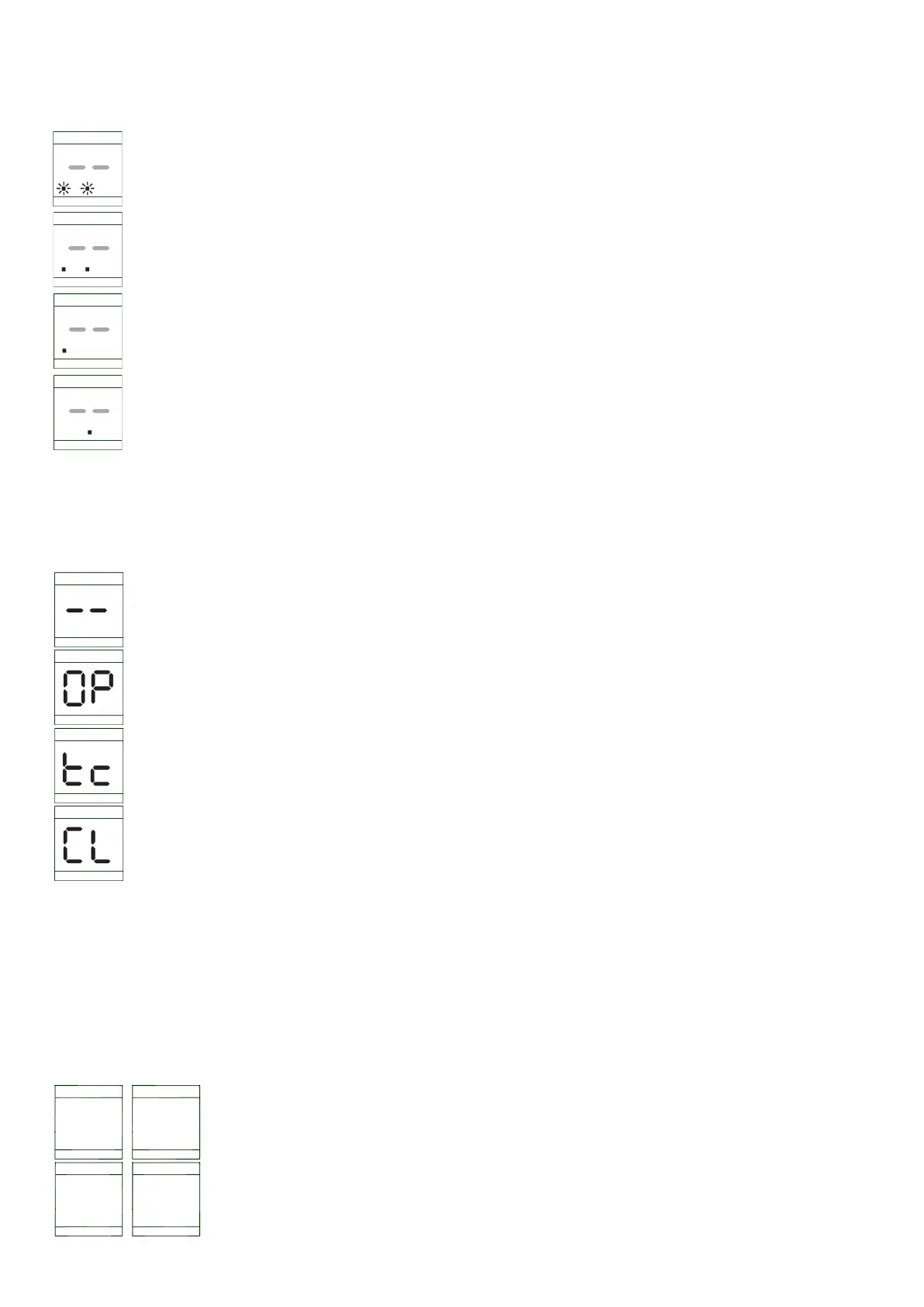

Diagnoza wizualna poprawnego podłączenia kontroli:
Jednostka sterująca została zaprojektowana aby umożliwić jak najszybszą instalację, a zatem aby umożliwić
natychmiastowe sprawdzenie poprawnego podłączenia instalacji elektrycznej poprzez wskaźniki diod LED:
• Wejście STOP nr 23, w którym korzystanie ze styku N.C. jest obowiązkowe, musi być za-
mknięte, a dwie kropki LCD NIE mogą migać. Miganie tych kropek oznacza, że styk jest otwarty.
• Wejście CST nr 22, w którym korzystanie ze styku N.C. jest obowiązkowe, musi być za-
mknięte, a dwie kropki LCD NIE mogą włączać się stabilnie. Jeśli włączają się stabilnie; oznacza to,
że styk jest otwarty.
• Wejście foto otwarte F2 nr 21, w którym korzystanie ze styku N.C. jest obowiązkowe, musi
być zamknięte, a lewa kropka LCD musi być w pozycji OFF. Jeśli znajduje się w stabilnej pozycji
ON; oznacza to że styk jest otwarty.
• Wejście foto otwarte F1 nr 20, w którym korzystanie ze styku N.C. jest obowiązkowe, musi
być zamknięte, a prawa kropka LCD musi znajdować się w pozycji OFF. Jeśli znajduje się w stabil-
nej pozycji ON; oznacza to że styk jest otwarty.
N.B. W warunkach normalnego użytkowania kropki LCD nie mogą migać ani świecić stabilnie. Włączają się
lub świecą, jeśli odpowiadający im środek bezpieczeństwa został samoczynnie wyłączony.
• Korzystając z nowego polecenia P/P, sprawdzisz czy otwarcie zostało wykonane całkowicie aż do zatrzyma-
nia. W tym momencie naciśnij ponownie przycisk P/P i sprawdź całkowite zamknięcie bramy aż do zatrzyma-
nia.
• Po sprawdzeniu poprawnego otwarcia i zamknięcia, aktywuj zwolnienie zgodnie z wybranym procentem (
Par. H ) i maksymalną siłą silnika ( Par. A ).
• Hamulec elektroniczny jest zawsze aktywny podczas pracy w obu kierunkach; kie-
dy rozpoczyna działanie praca obydwu drzwi cofa się na 2 s, następnie ruch zostaje
wstrzymany na 1 s i kontynuowany w kierunku przeciwnym do kierunku przeszkody. Jeśli
uruchamia się trzy razy pod rząd, cały system zostaje ZATRZYMANY i, w razie potrzeby,
automatyczne zamykanie zostaje wyłąćzone, w związku z czym użytkownik będzie musiał
wykonać impuls startu, po którym jednostka sterująca przeprowadzi wyrównanie w trakcie
otwierania, wyświetlając EM na ekranie.
F1 F2
Sc EM
• Będzie wyświetlany, kiedy automatyka będzie zamknięta.
• W trakcie OTWIERANIA na ekranie wyświetli się OP
• Jeśli wybrałeś działanie automatyczne, TC zostanie wyświetlony w czasie przerwy.
• W trakcie ZAMYKANIA na ekranie wyświetli się CL
