Lenze 8200 vector - Raccordement Moteur;Résistance Externe

4
Installation électrique

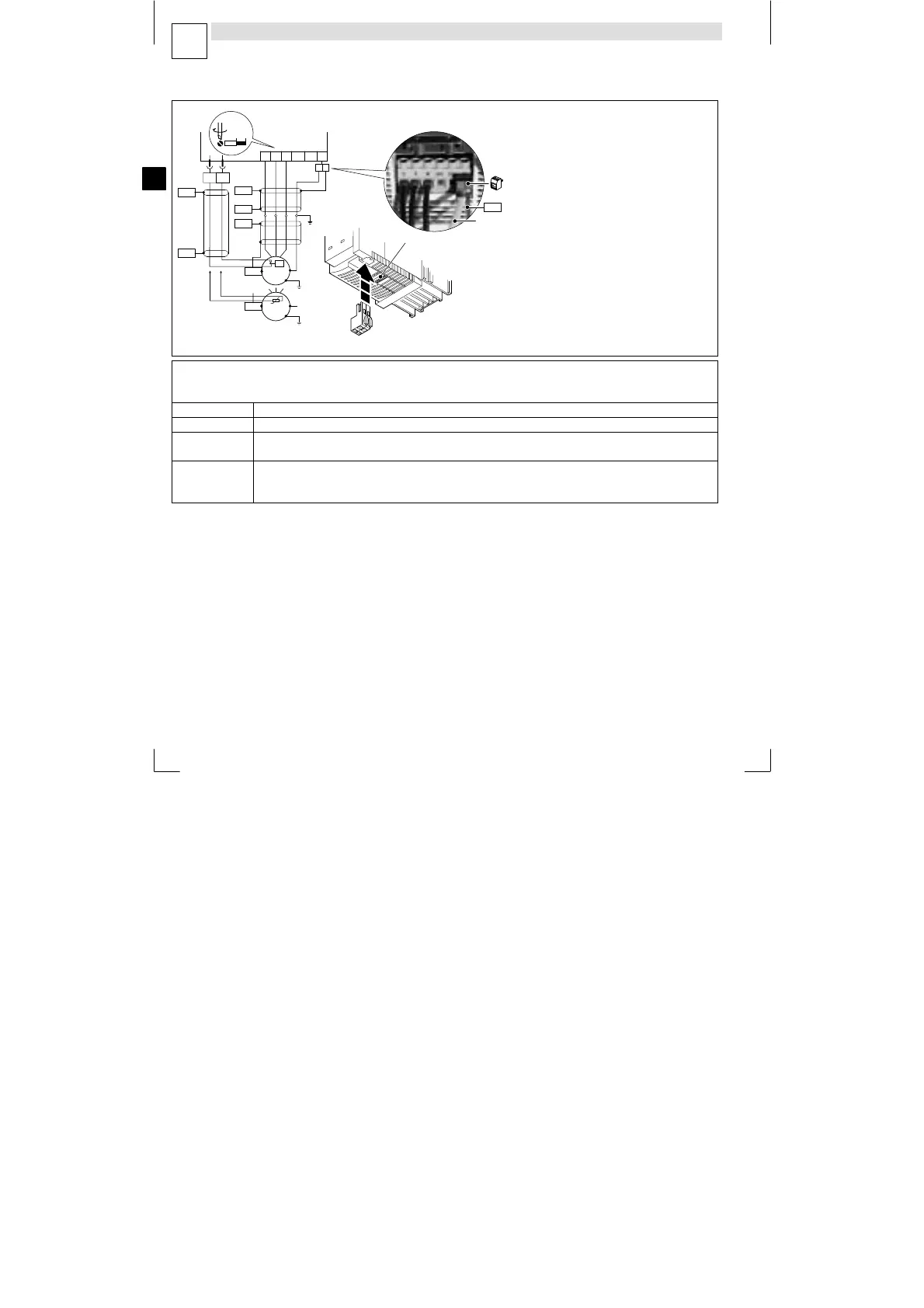

Raccordement moteur/résistance externe
EDK82EV113 DE/EN/FR 8.1
L
182
U
PES
V W
BR2
PE
PE
PE
PES
PES
PES
PES
T1 T2
M
3~
ϑ>
PES
PES
M
3~
PTC
8200 vector
X2.2
X2.1
X2.1
P
E
W
B
r2
U
B
r1
V
T
2
T
1
X2.2
BR1
PE
0,7...0,8 Nm
6.2...7.1 lb-in
6mm/0.24in
}
PES
PE
−42−8200vec064
Utiliser des câbles moteur de faible capacité ! (brin/brin jusqu’à 1,5 mm
2
 75 pF/m ; à partir de 2,5 mm
2
 100 pF/m ;
brin/blindage 150 pF/m).
Utiliser des câbles moteur aussi courts que possible pour optimiser les caractéristiques d’entraînement !
PES Raccordement HF via connexion avec PE par collier de blindage où presse−étoupe CEM
X2.1/PE Mise à la terre côté sortie du 8200 vector
X2.1/BR1,
X2.1/BR2
Bornes de raccordement pour résistance de freinage
(description du fonctionnement avec résistance de freinage : voir instructions de mise en service)
X2.2/T1, X2.2/T2 Borniers de raccordement pour surveillance de température moteur par sonde thermique PTC ou contact
thermique
Activer la surveillance de température moteur en C0119 (exemple : C0119 = 1) !
