Lenze 8200 vector - Anschluß Relaisausgang

Elektrische Installation

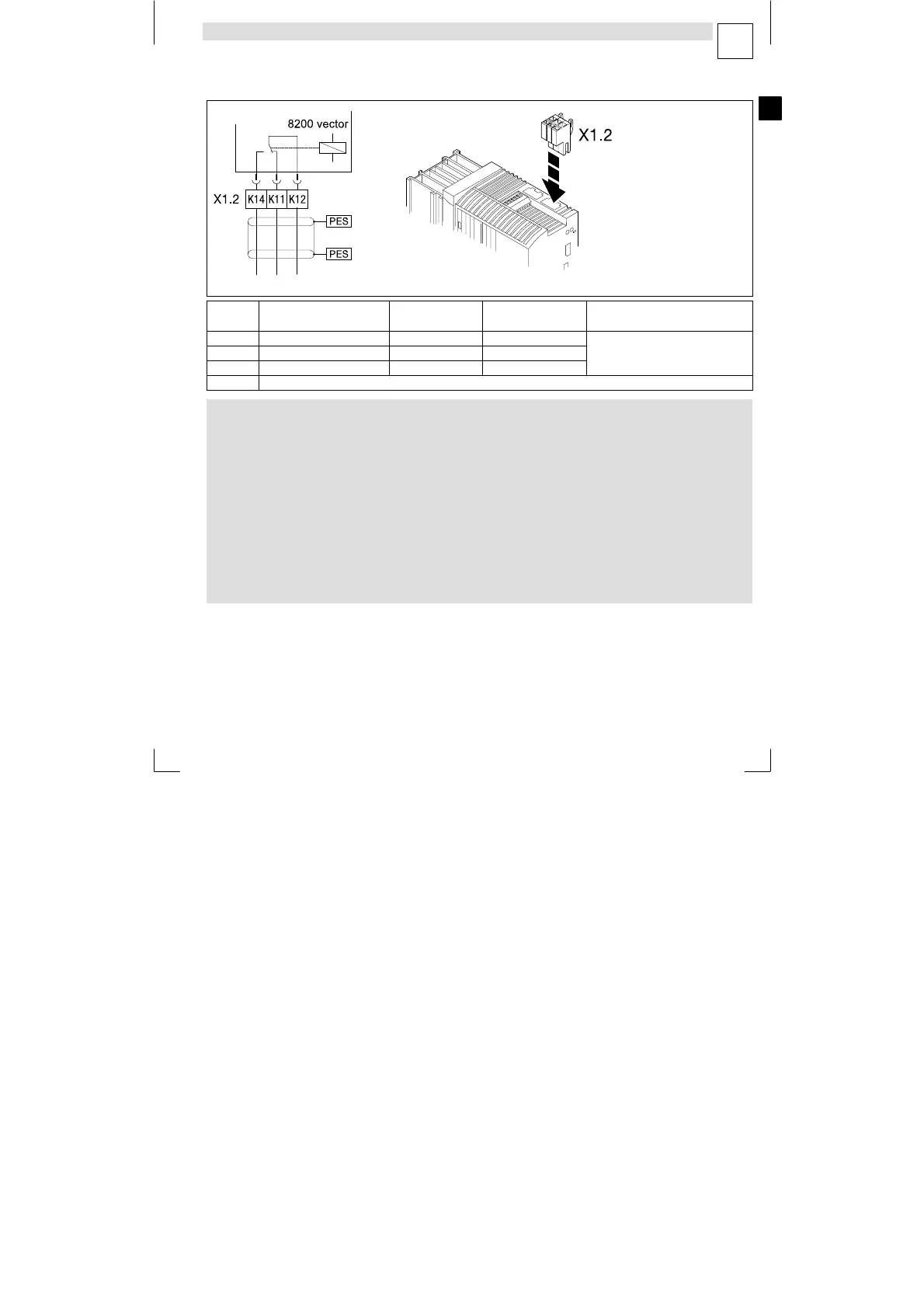

Anschluß Relaisausgang
5
EDK82EV113 DE/EN/FR 8.1
29
L
−7−8200vec061
Funktion Relaisstellung ge-
schaltet
Meldung
(Lenze−Einstellung)
Technische Daten
X1.2/K11 Relaisausgang Öffner geöffnet TRIP
AC 250 V/3 A
DC 24 V/2 A ... DC 240 V/0.16 A
X1.2/K12 Relais−Mittelkontakt
X1.2/K14 Relaisausgang Schließer geschlossen TRIP
PES HF−Schirmabschluß durch PE−Anbindung über Schirmschelle
) Hinweis!
l Für das Schalten von Steuersignalen geschirmte Leitungen verwenden und
HF−Schirmabschluß durch PE−Anbindung herstellen.
l Für das Schalten von Netzpotentialen sind ungeschirmte Leitungen
ausreichend.
l Zum Schutz der Relaiskontakte ist bei induktiver oder kapazitver Last eine
entsprechende Schutzbeschaltung unbedingt notwendig!
l Die Lebensdauer des Relais ist abhängig von der Art der Belastung
(ohmsch, induktiv oder kapazitiv) und dem Wert der Schaltleistung.
l Die ausgegebene Meldung können Sie in den Codestellen C0008 oder
C0415/1 ändern.
