Lenze 8200 vector - Netzanschluß 400 V;500 V

Elektrische Installation

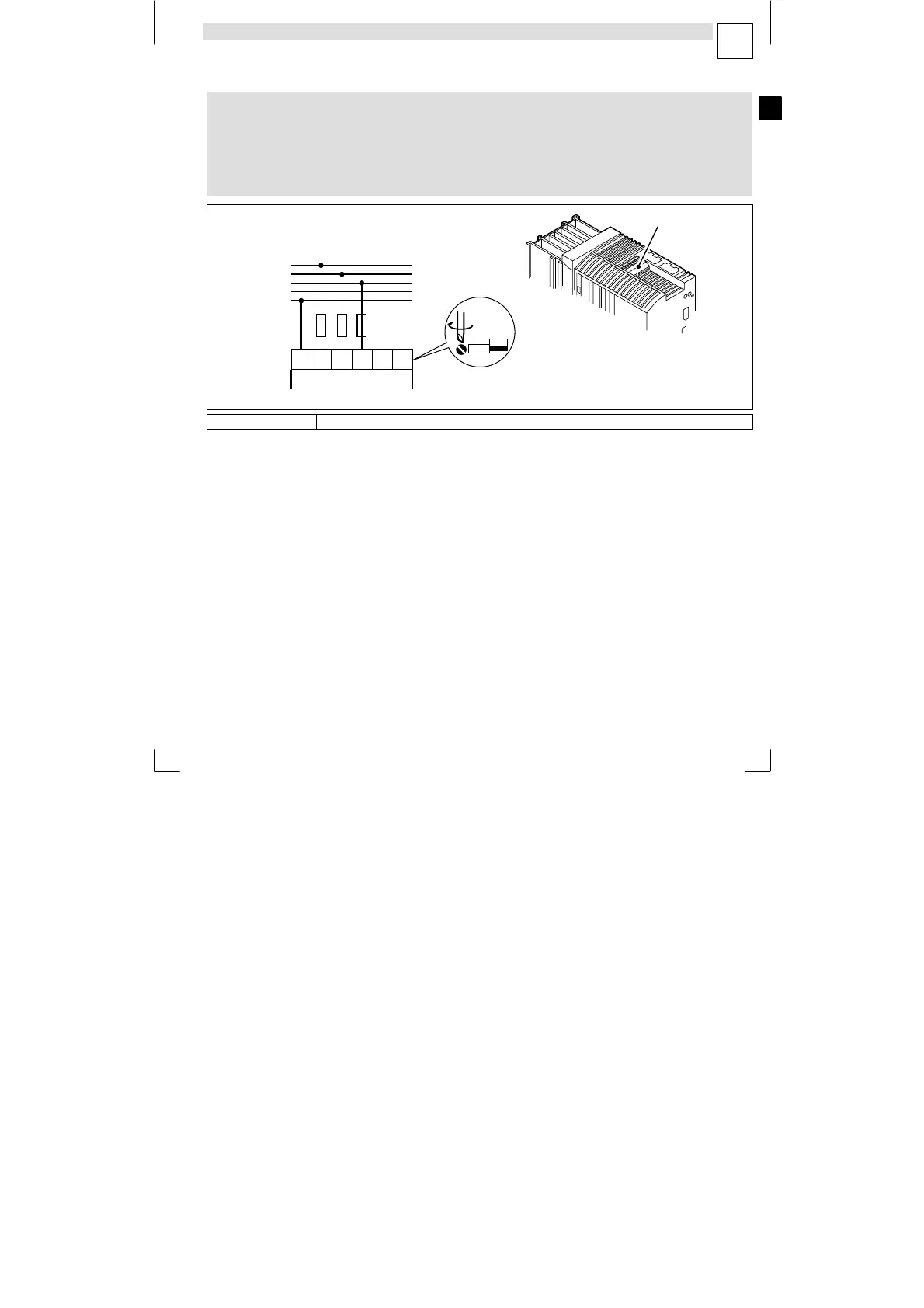

Netzanschluß 400 V/500 V
3
EDK82EV113 DE/EN/FR 8.1
25
L
( Stop!
l Antriebsregler Typ E82EVxxxK4C nur an Netzspannung 3/PE AC 320 ...
550 V anschließen. Höhere Netzspannung zerstört den Antriebsregler!
l Der Ableitstrom gegen Erde (PE) ist > 3.5 mA. Nach EN 50178 ist eine
Festinstallation erforderlich. Der PE muß doppelt ausgeführt sein.
X1.1
3PEAC400V
45 Hz -0 %...65 Hz +0 % 320 V -0 %...550 V +0 %
X1.1
PE L1
L3
+UG -UG
L2
E82EVXXXK4C
L1
L2
L3
N
PE
0,7...0,8 Nm
6.2...7.1 lb-in
6mm/0.24in
−5−8200vec067
X1.1/+UG, X1.1/−UG DC−Einspeisung (DC−Verbundbetrieb siehe Betriebsanleitung)
