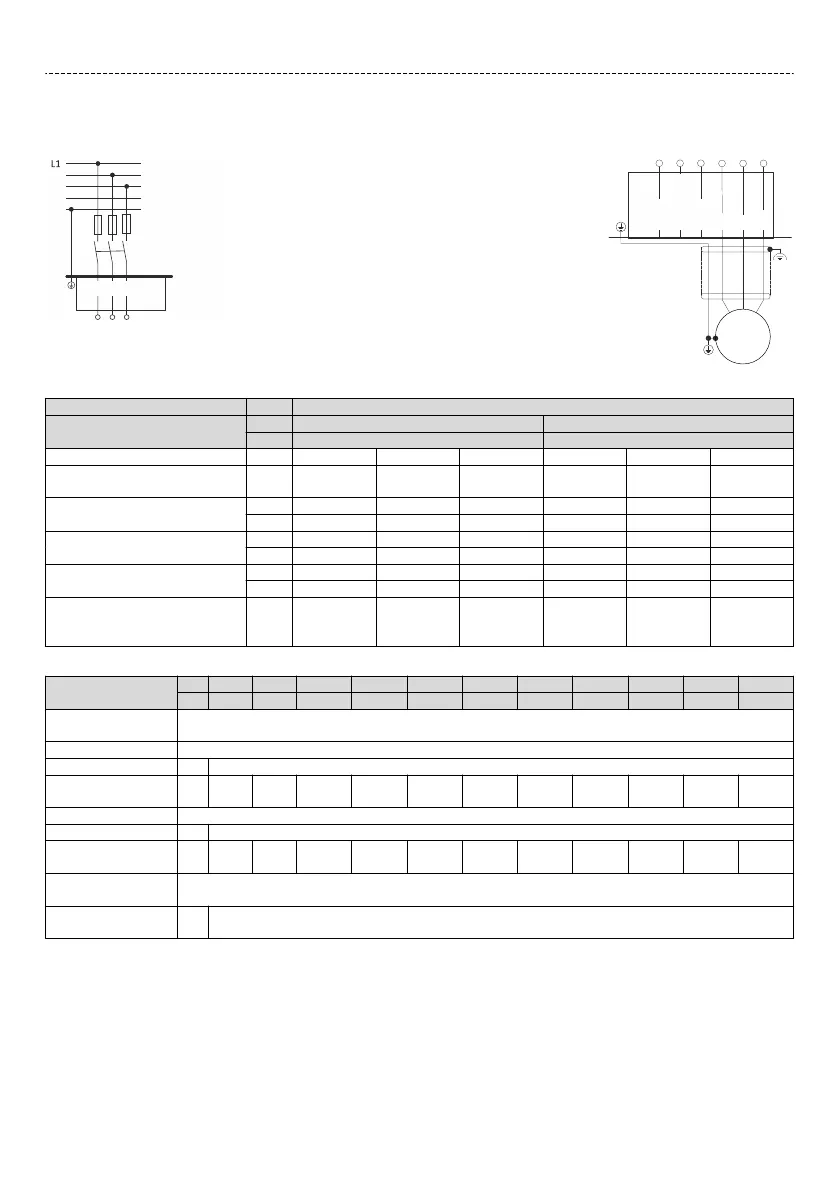

3-phasiger Netzanschluss 480 V
Anschlusspläne
Netzanschluss Motoranschluss
3/ PE
340 V ... 528 VAC
45 Hz ... 65 Hz
F1
…
F3
Q1
X100
L1 L2
L3
PE
N
L3
L2
3/N/ PE
480 VAC
-UG
X105
U
V
W
Rb1
Rb2+UG
M
3~
Klemmendaten
I55APxxxF
Inverter
kW 0.37 ... 5.5 7.5 ... 11
hp 0.5 ... 7.5 10 ... 15
Anschluss X100 PE X105 X100 PE X105
Anschlusstyp
Schraub-
klemme
PE-Schraube
Schraub-
klemme
Schraub-
klemme
PE-Schraube
Schraub-
klemme
Max. Leitungsquerschni
mm² 4 6 4 16 16 16
AWG 19 10 10 6 6 6
Abisolierlänge
mm 9 10 9 11 11 11
inch 0.35 0.4 0.35 0.4 0.4 0.4
Anziehdrehmoment
Nm 0.5 2 0.5 1.2 3.4 1.2
Ib-in 4.4 18 4.4 11 30 11
Benögtes Werkzeug 0.6 x 3.5 Torx 20 0.6 x 3.5
Schrauben-
dreher 0.8 x 4
Kreuzschlitz-
Schraubendr.
PZ2
Schrauben-
dreher 0.8 x 4
Absicherungsdaten
Inverter
kW 0.37 0.55 0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11
hp 0.5 0.75 1.0 1.5 2.0 3.0 4.0 5.0 7.5 10 15
Betrieb ohne Netz-
drossel
Schmelzsicherung
Charakterisk gG/gL oder gRL
Max. Bemessungs-
strom
A 32 32 32 32 32 32 63 63 63 63 63
Sicherungsautomat
Charakterisk B
Max. Bemessungs-
strom
A 32 32 32 32 32 32 63 63 63 63 63
Fehlerstrom-Schutz-
schalter
3-phasiger Netzan-
schluss
≥ 30 mA, Typ B
Elektrische Installaon
Netzanschluss
3-phasiger Netzanschluss 480 V
