PROFINET
Statusanzeigen an den RJ45-Buchsen
Die LEDs an den RJ45-Buchsen zeigen den Verbindungsstatus zum Netzwerk an:
LED "Link" (grün) Zustand/Bedeutung
aus Keine Verbindung zum Netzwerk.
an
Physikalische Verbindung zum Netzwerk ist vorhanden.
LED "Acvity" (gelb) Zustand/Bedeutung
aus Kein Datentransfer.
an oder ackert
Daten werden über das Netzwerk ausgetauscht.

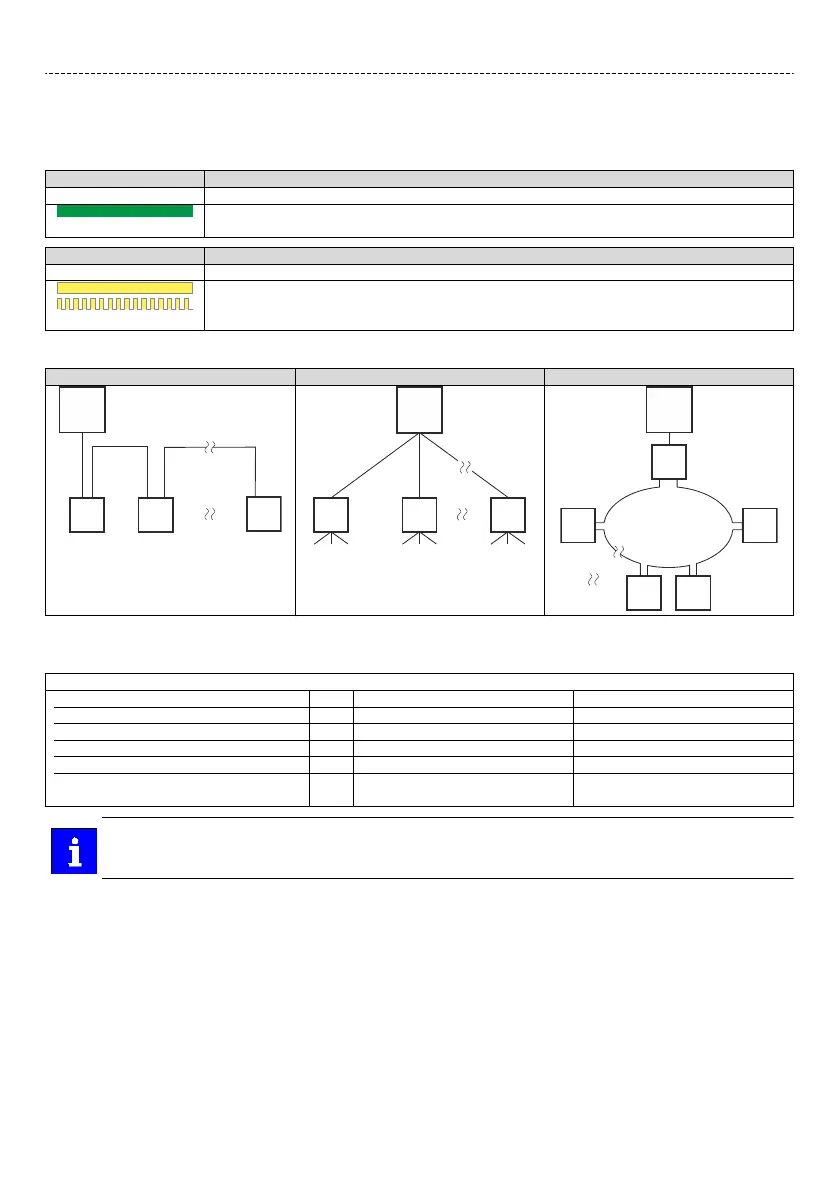

Typische Topologien
Linie Baum Ring
C
R
Dn
D2D1
C
SWn
SW2
SW1
C
Dn
D2
D1
D3
R
SW
C IO-Controller SW Switch SCALANCE (MRP-fähig)
D IO-Device R Redundanzdomäne
Busbezogene Informaon
Bezeichnung PROFINET RT
Kommunikaonsmedium Ethernet 100 MBit/s, Vollduplex
Verwendung Anbindung als PROFINET IO Device
Anschlusstechnik RJ45
Statusanzeige 2 LEDs
Anschlussbezeichnung X256
X257
Der Drehcodierschalter hat keine Funkon.
Elektrische Installaon
Netzwerke
PROFINET
