Lenze i550 Series - Basic Safety - STO; Anschlussplan

Basic Safety - STO
GEFAHR!
Mit der Funkon "Sicher abgeschaltetes Moment" (STO) ist ohne zusätzliche Maßnahmen kein "Not‑Aus"
nach EN 60204−1 möglich. Zwischen Motor und Inverter gibt es keine galvanische Trennung und keinen Ser-
viceschalter oder Reparaturschalter!
Mögliche Folge: Tod oder schwere Verletzungen
▶
"Not‑Aus" erfordert eine galvanische Trennung , z. B. durch ein zentrales Netzschütz.

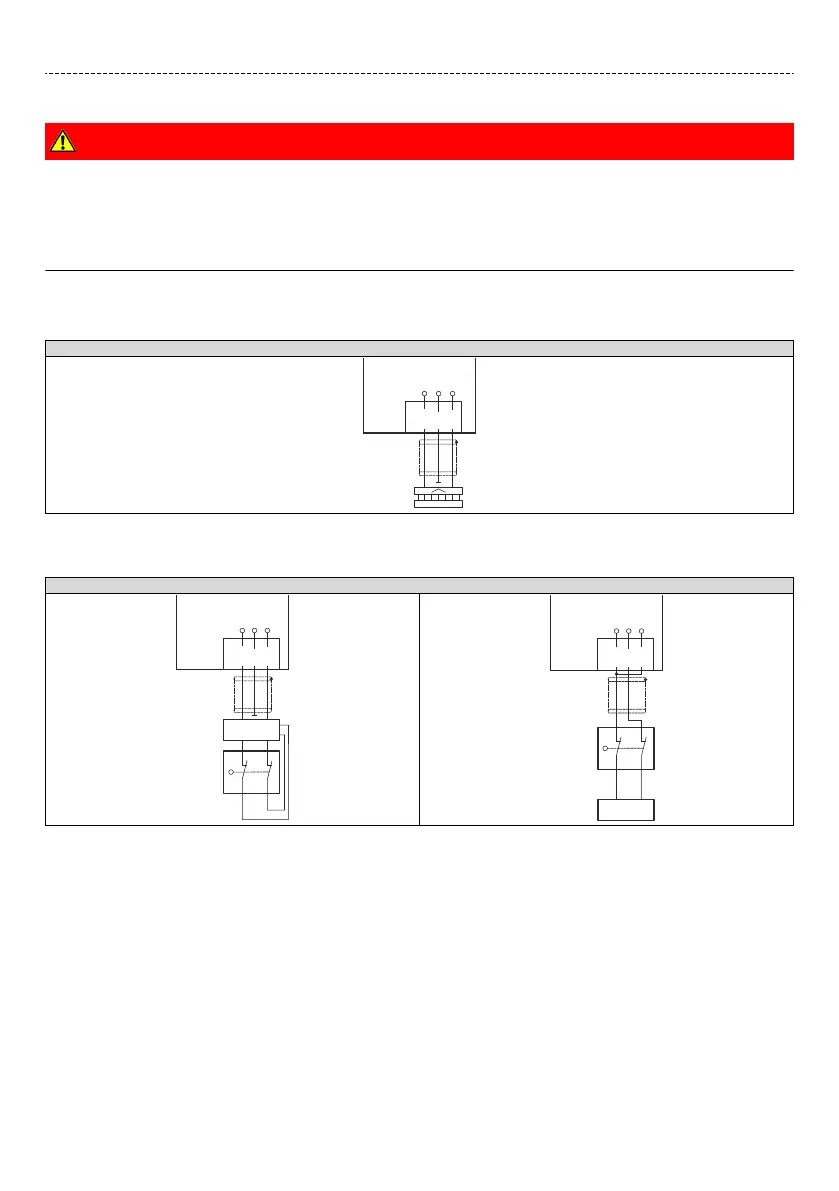

Anschlussplan
Akve Sensoren
STO
X1
SIA
GS
SIB
"
S1
S1 Akver Sensor - Beispiel Lichtgier
Passive Sensoren
STO
X1
SIA
GS
SIB
"
S2
S1
X1
SIA
GS
SIB
"
S1
DC 24 V SELV/PELV
+24 V 0 V
S1 Passiver Sensor
S2 Sicherheitsschaltgerät
S1 Passiver Sensor
Elektrische Installaon
Funkonale Sicherheit
Basic Safety - STO
43
