Modbus TCP

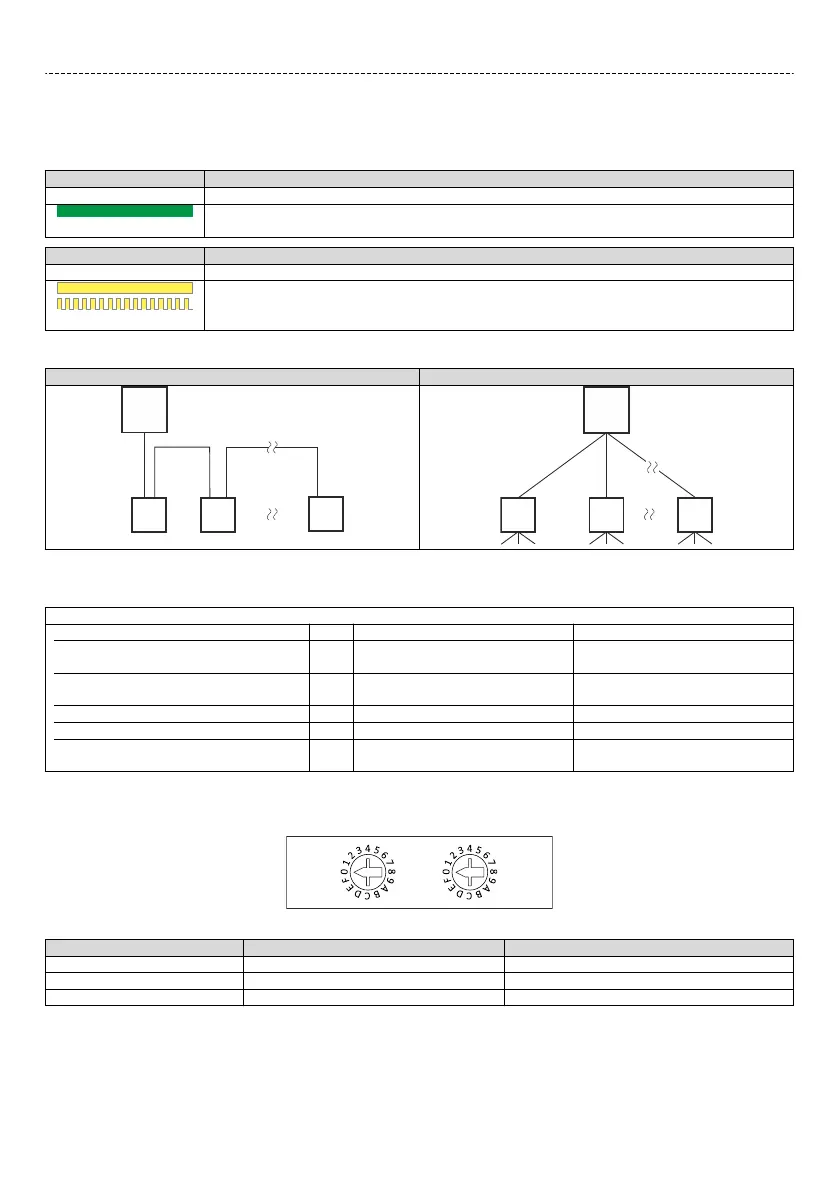

Statusanzeigen an den RJ45-Buchsen
Die LEDs an den RJ45-Buchsen zeigen den Verbindungsstatus zum Netzwerk an:
LED "Link" (grün) Zustand/Bedeutung
aus Keine Verbindung zum Netzwerk.
an
Physikalische Verbindung zum Netzwerk ist vorhanden.
LED "Acvity" (gelb) Zustand/Bedeutung
aus Kein Datentransfer.
an oder ackert
Daten werden über das Netzwerk ausgetauscht.
Typische Topologien
Linie Baum
M
R
Sn
S2S1
M
SWn
SW2
SW1
M Master SW Switch
S Slave
Busbezogene Informaon
Bezeichnung Modbus TCP
Kommunikaonsmedium Ethernet 10 MBit/s, 100 MBit/s, Halb-
duplex, Vollduplex
Verwendung Anbindung des Inverter an ein Mod-
bus TCP-Netzwerk
Anschlusstechnik RJ45
Statusanzeige 2 LEDs
Anschlussbezeichnung Port 1: X276
Port 2: X277
Netzwerk-Grundeinstellungen
Mit dem Drehcodierschalter können Sie das letzte Byte der IP-Adresse einstellen.
x16 x1
Einstellung Wert des letzten Byte Resulerende IP-Adresse
0x00 Wert aus Parameter Wert aus Parameter
0x01 ... 0xFE Schalterstellung 192.168.124.<Schalterstellung>
0xFF Voreinstellung 192.168.124.16
Elektrische Installaon
Netzwerke
Modbus TCP
