EtherNet/IP

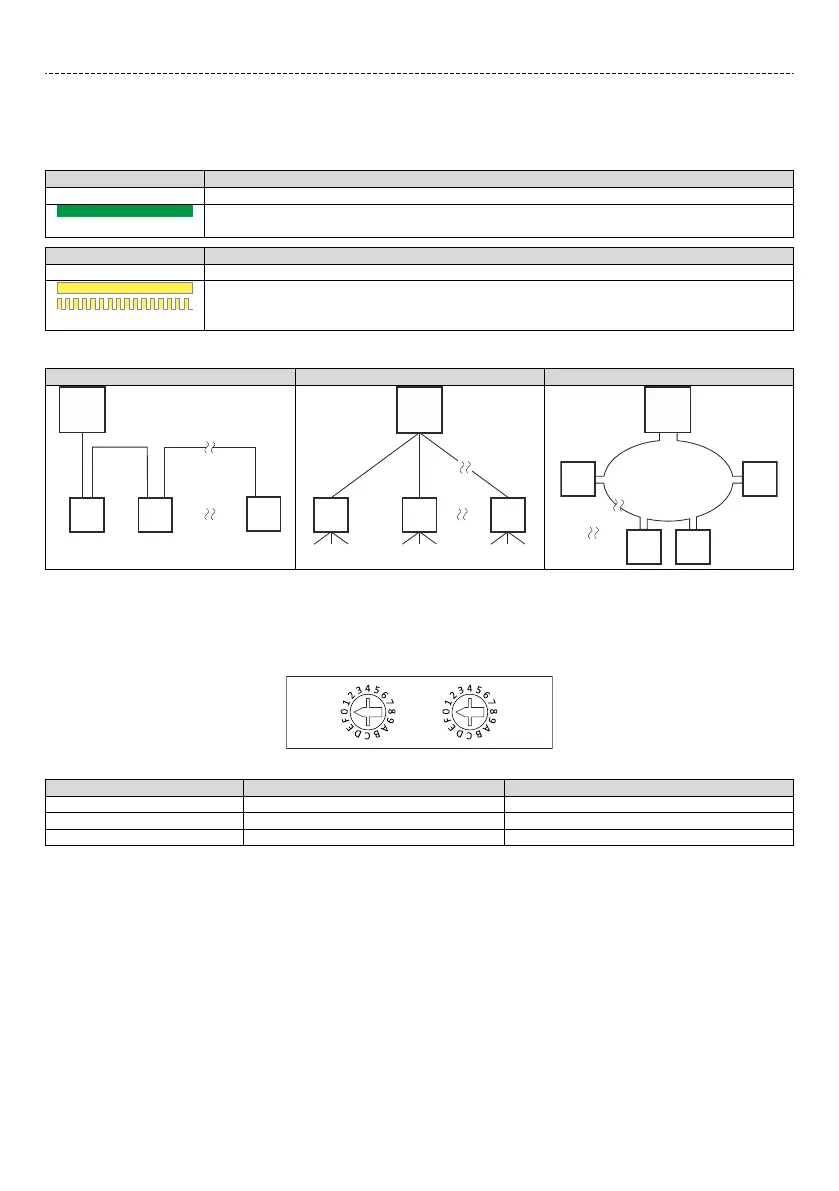

Statusanzeigen an den RJ45-Buchsen
Die LEDs an den RJ45-Buchsen zeigen den Verbindungsstatus zum Netzwerk an:
LED "Link" (grün) Zustand/Bedeutung
aus Keine Verbindung zum Netzwerk.
an
Physikalische Verbindung zum Netzwerk ist vorhanden.
LED "Acvity" (gelb) Zustand/Bedeutung
aus Kein Datentransfer.
an oder ackert
Daten werden über das Netzwerk ausgetauscht.
Typische Topologien
Linie Baum Ring
S
R
An
A2A1
S
SWn
SW2
SW1
S
An
A2
A1
A3
DLR
S Scanner SW Switch
A Adapter
Netzwerk-Grundeinstellungen
Mit dem Drehcodierschalter können Sie das letzte Byte der IP-Adresse einstellen.
x16 x1
Einstellung Wert des letzten Byte Resulerende IP-Adresse
0x00 Wert aus Parameter Wert aus Parameter
0x01 ... 0xFE Schalterstellung 192.168.124.<Schalterstellung>
0xFF Voreinstellung 192.168.124.16
Elektrische Installaon
Netzwerke
EtherNet/IP
