Lenze i550 Series - IO-Link

IO-Link
Statusanzeige
Die LEDs zeigen den Verbindungsstatus zum Netzwerk an:
LED "RUN" (grün) Zustand/Bedeutung
Aus Kein Datentransfer.
Blinkt
Akver Datentransfer.
Informaon
Bezeichnung IO-Link
Spezikaon 1.1
Baudrate 230.4 kbaud (COM 3)
Zykluszeit 2 ms
Port Class A (Typ A) I max. 200 mA
Anschlussbezeichnung
L-
C/Q
L+
X316
IO-Link
L+ 24 V
C/Q Schalt- und Kommunikaonsleitung
L- 0 V
Kabel Federzugklemme, 3-polig Standardkabel max. 20 m

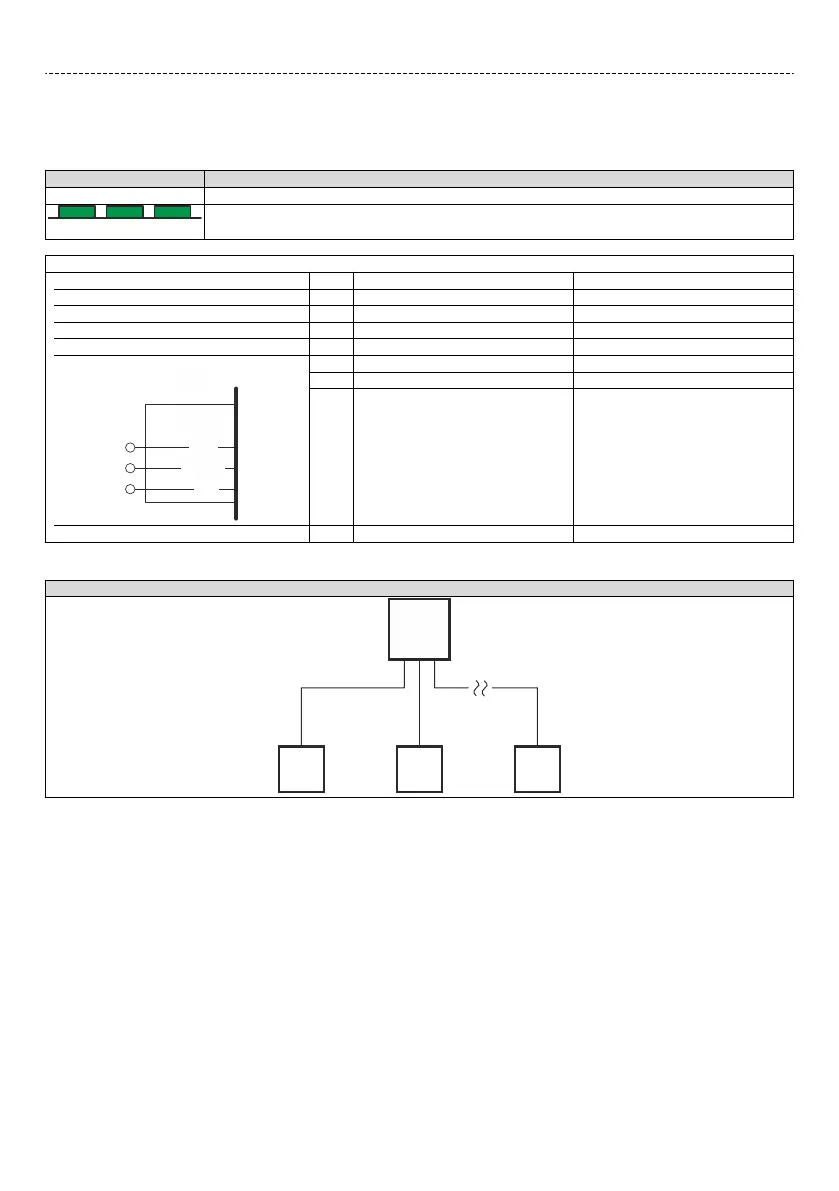

Typische Topologien
Baum
M
Dn
D2
D1
M Master D Device
Elektrische Installaon
Netzwerke
IO-Link
