EDB94AXX6954 DE/EN/FR/ES/IT 4.0 L 105
9400 HighLine | Guida per la messa in servizio
Diagnostica

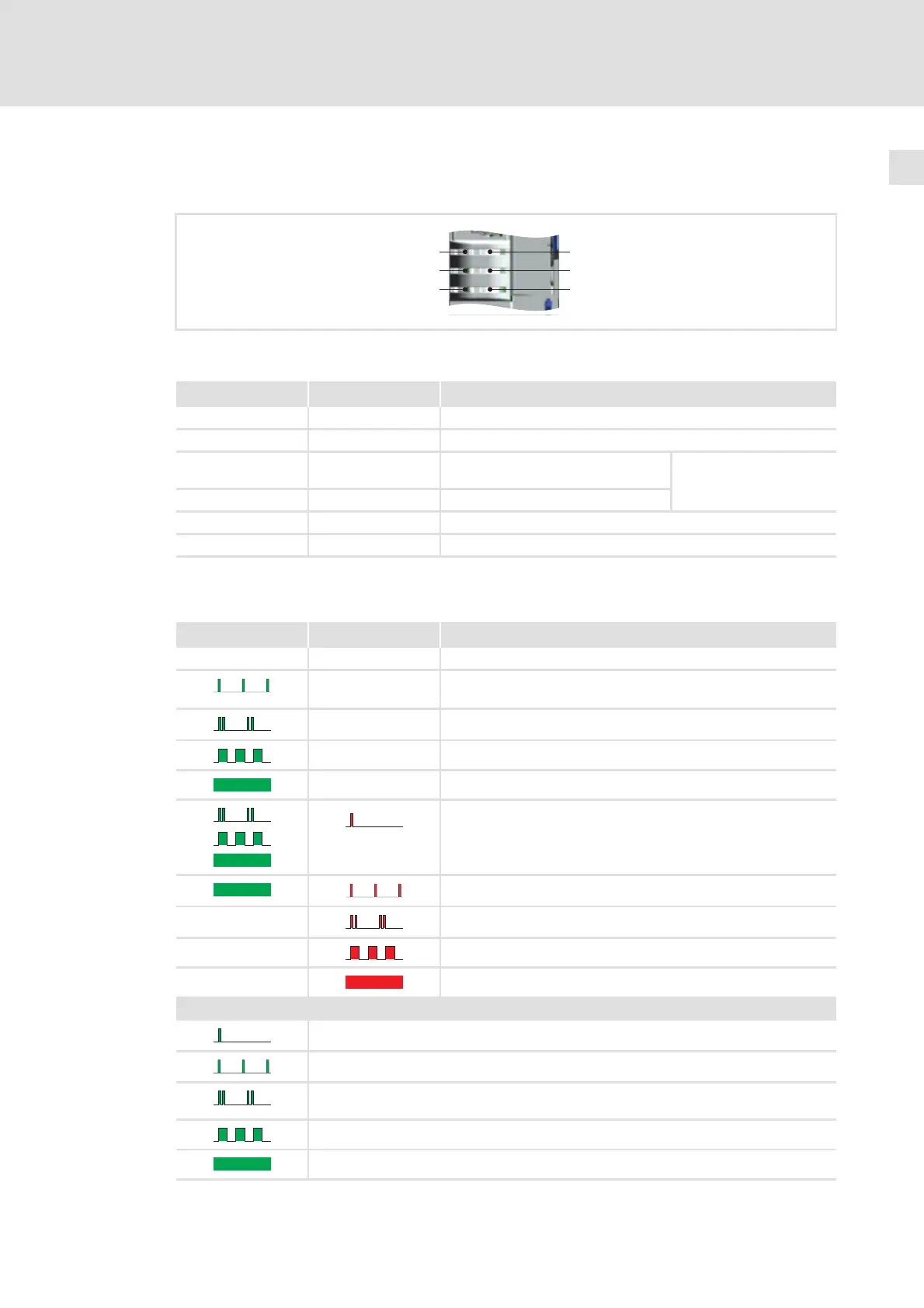

7 Diagnostica
Gli indicatori a LED forniscono rapidamente informazioni su alcuni stati operativi:
[7-1] Indicatori a LED sul pannello frontale dell'unità di controllo
La condizione dei due LED al centro "DRIVE READY" e "DRIVE ERROR" dipende dallo stato del
dispositivo. La tabella seguente consente di comprenderne il significato:
CAN-RUN
DRIVE READY
24 V
CAN-ERR
DRIVE ERROR
USER
Siglatura Colore Descrizione
CAN-RUN verde CAN-BUS OK
CAN-ERR rosso Errore CAN-BUS
DRIVE READY verde Modulo asse pronto per il
funzionamento
Vedere la tabella seguente
DRIVE ERROR rosso Avvertenza/Guasto/Errore
24 V verde Alimentazione a 24 V OK
USER giallo Messaggio parametrizzato tramite l'applicazione
DRIVE READY DRIVE ERROR Stato del dispositivo
SPENTO SPENTO Inizializzazione attiva
SPENTO Scollegamento sicuro (STO) attivo
• Vedere il LED sul modulo di sicurezza.
SPENTO Dispositivo pronto per l'accensione
SPENTO Dispositivo acceso
SPENTO In funzione
Avvertenza o avvertenza con blocco attiva
• L'unità di controllo è pronta per l'accensione o è già accesa oppure
il funzionamento è stato abilitato, ma è presente un'avvertenza.
Arresto rapido per guasto attivo
SPENTO Guasto attivo
SPENTO Errore attivo
SPENTO Errore di sistema attivo
Legenda - I simboli utilizzati hanno il significato seguente:
Il LED lampeggia accendendosi brevemente circa una volta ogni 3 secondi (lampeggio lento)
Il LED lampeggia accendendosi brevemente circa una volta ogni 1,25 secondi (lampeggio)
Il LED lampeggia accendendosi brevemente circa due volte ogni 1,25 secondi (lampeggio
doppio)
Il LED lampeggia con una frequenza di 1 secondo
Il LED è accesso stabilmente
