9400 HighLine | Inbetriebnahme-Leitfaden
Diagnose
20 L EDB94AXX6954 DE/EN/FR/ES/IT 4.0

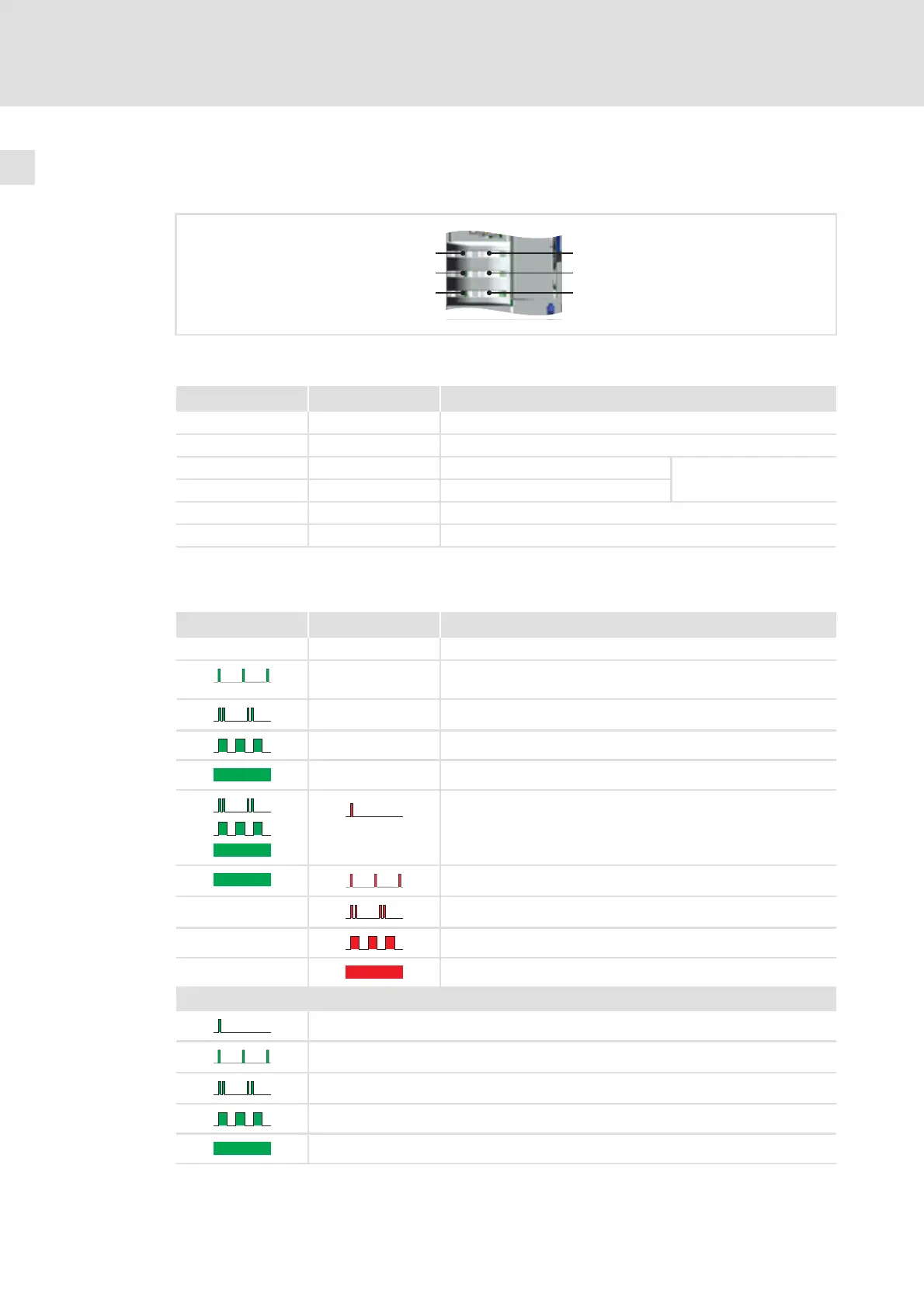

7 Diagnose
Hinweise zu einigen Betriebszuständen erhalten Sie schnell über die LED-Anzeige:
[7-1] LED-Anzeige auf der Frontseite des Antriebsreglers
Die beiden mittleren LEDs "DRIVE READY" und "DRIVE ERROR" werden abhängig vom Gerä-
tezustand angesteuert. Die Bedeutung können Sie der folgenden Tabelle entnehmen:
CAN-RUN
DRIVE READY
24 V
CAN-ERR
DRIVE ERROR
USER
Beschriftung Farbe Beschreibung
CAN-RUN grün CAN-BUS o.k.
CAN-ERR rot CAN-BUS-Fehler
DRIVE READY grün Grundgerät betriebsbereit siehe folgende Tabelle
DRIVE ERROR rot Warnung/Störung/Fehler
24 V grün 24-V-Versorgungsspannung o.k.
USER gelb Durch die Applikation parametrierte Meldung
DRIVE READY DRIVE ERROR Gerätezustand
AUS AUS Initialisierung aktiv
AUS Sicher abgeschaltetes Moment aktiv
• LED am Sicherheitsmodul beachten!
AUS Gerät ist einschaltbereit
AUS Gerät ist eingeschaltet
AUS Betrieb
Warnung oder arretierte Warnung aktiv
• Der Antriebsregler ist einschaltbereit, eingeschaltet bzw. der Be-
trieb ist freigegeben und es liegt eine Warnung vor.
Schnellhalt durch Störung aktiv
AUS Störung aktiv
AUS Fehler aktiv
AUS Systemfehler aktiv
Legende - Die verwendeten Symbole haben folgende Bedeutung:
LED blitzt ca. alle 3 Sekunden einmal kurzzeitig auf (slow flash)
LED blitzt ca. alle 1.25 Sekunden einmal kurzzeitig auf (flash)
LED blitzt ca. alle 1.25 Sekunden zweimal kurzzeitig auf (double flash)
LED blinkt im 1-Sekunden-Takt
LED ist dauerhaft an
