9400 HighLine | Guía para la puesta en marcha
Diagnóstico
7 Diagnóstico
Encontrará indicaciones sobre algunos estados de funcionamiento rápidamente a través
de las indicaciones por LEDs:

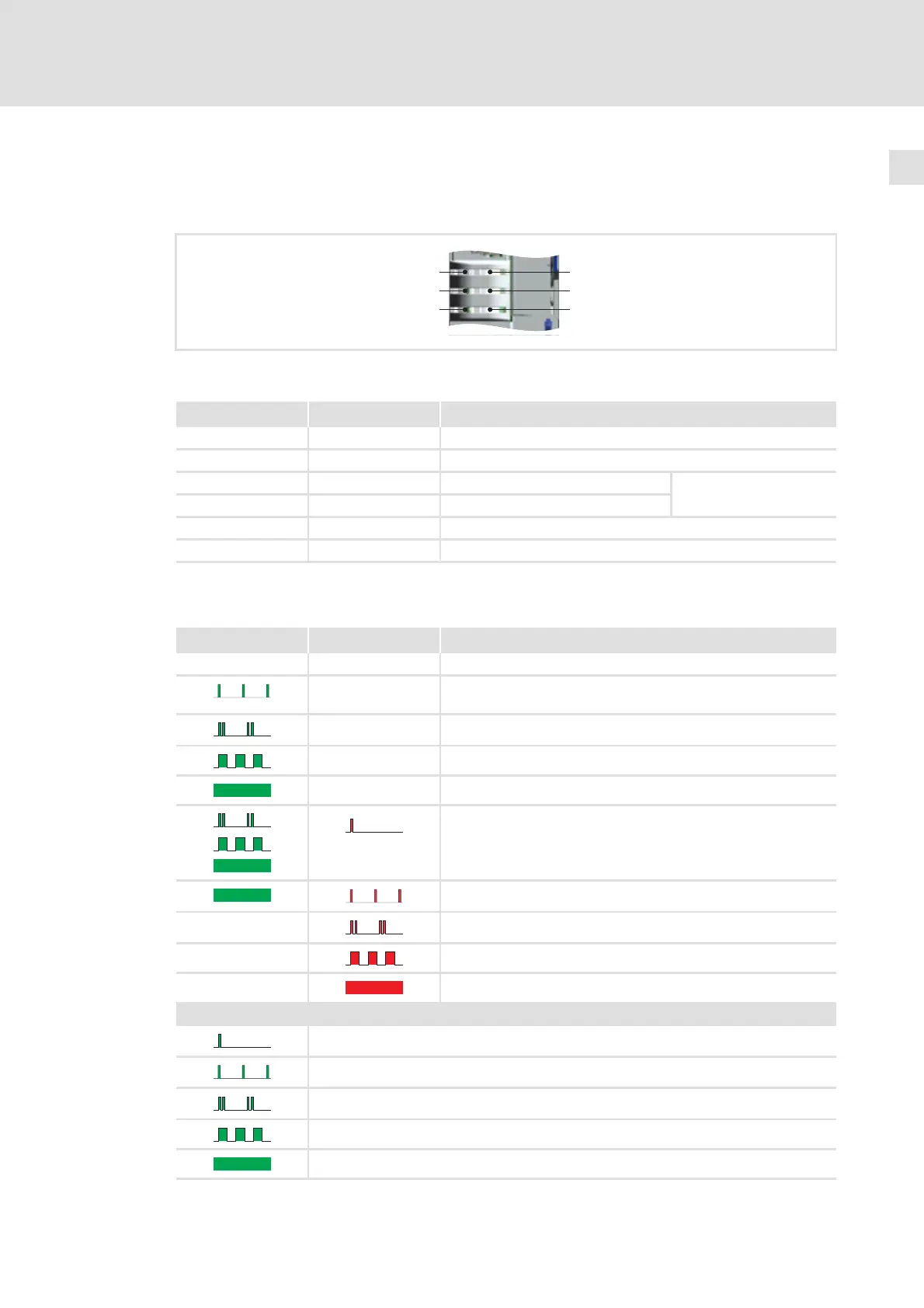

[7-1] LEDs en la cara frontal del convertidor
Los dos LEDs del medio "DRIVE READY" y "DRIVE ERROR" son controlados en dependencia
del estado del equipo. El significado se explica en la siguiente tabla:
CAN-RUN
DRIVE READY
24 V
CAN-ERR
DRIVE ERROR
USER
Rotulación Color Descripción
CAN-RUN verde CAN-BUS o.k.
CAN-ERR rojo Error CAN-BUS
DRIVE READY verde Equipo básico listo para operar véase siguiente tabla
DRIVE ERROR rojo Advertencia/fallo/error
24 V verde Alimentación de 24V o.k.
USER amarillo Mensaje parametrizado a través de la aplicación
DRIVE READY DRIVE ERROR Estado del equipo
APAGADO APAGADO Inicialización activa
APAGADO Par desconectado de forma segura
• ¡Observar LED en el módulo de seguridad!
APAGADO Equipo está listo para conectar
APAGADO Equipo está conectado
APAGADO Funcionamiento
Advertencia o advertencia detenida activa
• El convertidor está preparado para ser conectado, conectado o el
funcionamiento está habilitado pero existe una advertencia.
Paro rápido por fallo activo
APAGADO Fallo activo
APAGADO Error activo
APAGADO Error de sistema activo
Leyenda - Los símbolos utilizados tienen el siguiente significado:
LED destella cada 3 segundos una vez (slow flash)
LED destella cada 1,25 segundos una vez (flash)
LED destella aprox. cada 1,25 segundos dos veces (double flash)
LED parpadea en ciclos de 1 segundo
LED esta encendido constantemente
