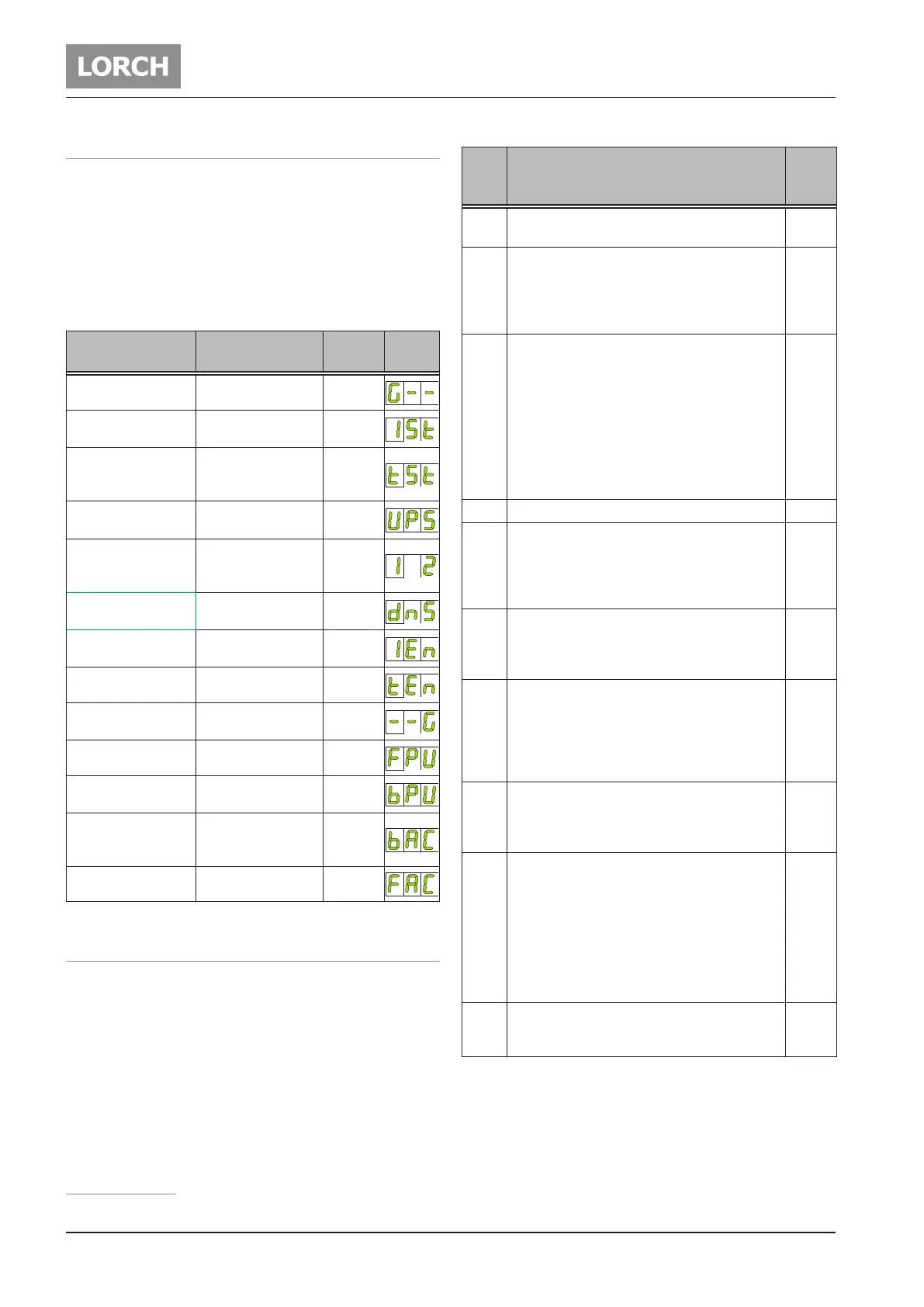

14.4 Powermaster Parameter
Für die Powermaster Brenner der i-LTG/i-LTW Serie stehen zwei
frei belegbare Parameterplätze (PL3 und PL4) zur Verfügung.
 Wählen Sie den Nebenparameter PL3 oder PL4 aus.
9 In der 7-Segment Anzeige 38 erscheint abwechselnd der
Code PL3 oder PL4 und der Code des ausgewählten Pow-
ermaster Parameters.
 Wählen Sie mit dem Drehknopf 41 den gewünschten Pow-
ermaster Parameter aus.
Parameter Bereich
Werks-
einst.
Code
Gasvorström-Zeit 0,1 - 10 sec 0,1
Startstrom IS
5 - 200 % vom Haupt-
strom
50
Startstrom-Zeit tS
(nur bei Betriebsart
2-Takt)
0 - 20 sec. 0,1
Stromanstieg
(Upslope)
0 - 99 % 5
Zweitstrom I2
1 - 200 % vom Haupt-
strom.
Anzeige in Amp.
50
Stromabsenkung
(Downslope)
0 - 99 % 20
Endstrom IE
5 - 200 % vom Haupt-
strom
25
Endstrom-Zeit tE 0 - 20 sec. 0,2
Gasnachström-Zeit
Korrektur
20 - 500 % 100
Puls-Frequenz 0,2 - 2000 Hz 5
Puls-Tastverhältnis
1 - 99 % Hauptstrom
I1
50
AC-Balance
1
10 - 90 %
positiver Schweiß-
strom
35
AC-Frequenz
1
30 - 200 Hz 60
Tab. 4: Powermaster Parameter
1)
14.5 Benutzerspezisches Menü
 Schalten Sie das Gerät am Hauptschalter 9 aus.
 Betätigen Sie die Auswahl-Taste links 30 und halten Sie
diese gedrückt.
 Schalten Sie das Gerät am Hauptschalter 9 ein.
9 Das benutzerspezische Menü ist aktiviert. In der 7-Seg-
ment Anzeige 38 erscheint abwechselnd der Menüpunkt
und dessen Einstellwert.
 Drücken Sie die Auswahltaste 30 oder 47 um zwischen den
Menüpunkten umzuschalten.
 Drehen Sie am Drehregler 41, um den Einstellwert zu än-
dern.
1)
Nur bei AC/DC
Menü
Nr.
Menüpunkt
Ein-
stell-
werte
C00 Anzeige und Einstellung der Brenner-ID. Siehe
„Brenner-ID einstellen“ auf Seite 17.
9...45
C01 Schweißstrombegrenzung für Up-/Down-
Brenner. Ist die Schweißstrombegrenzung auf
„On“ geschaltet, kann am Up-/Down-Brenner der
Schweißstrom nicht höher eingestellt werden als
am Bedienfeld vorgewählt.
On-O
C02 Deaktivierung der Fehlermeldung E05-00 (Was-
serpumpe) sowie des Wasserumlaufkühlgeräts
über LorchNet.
Ist die Deaktivierung auf „On“ geschaltet, er-
scheint die Fehlermeldung E05-00 (Wasserpum-
pe) nicht mehr. Auch das Wasserumlaufkühlgerät
schaltet über LorchNet nicht mehr ein.
Nützlich z. B. bei Verwendung eines Automaten-
brenners ohne Stecker oder eines Kühlgeräts
ohne LorchNet.
On-O
C03 Aktivierung des Modus Orbitalschweißen. On-O
C04 On: Bei Kurzschluss wird der Schweißstrom nicht
über den in der Anzeige eingestellten Schweiß-
strom (Sollwert) angehoben.
O: Bei Kurzschluss wird der Schweißstrom auf
min. 60 A angehoben.
On-O
C05 On: Durch kurzes Antippen der 1. Brennertaste
(Start/Stop) wird eine 2. Brennertaste simuliert
(Zweitstrom ein-, ausgeschaltet) Nützlich z. B. bei
Brennern mit nur einer Taste.
On-O
C06 On: Die Stromabsenkung (Downslope) wird wie
eingestellt komplett durchgeführt, auch beim
vorzeitigen Loslassen der Brennertaste (4. Takt).
O: Beim vorzeitigen Loslassen der Brennertaste
(4. Takt).wird die Stromabsenkung (Downslope)
abgebrochen.
On-O
C07 On: Schutzleiterüberwachung aktiviert.
O: Schutzleiterüberwachung deaktiviert.
Die Schutzleiterüberwachung ist optional erhält-
lich.
On-O
C08 O: Bei Verwendung eines Fußfernreglers be-
trägt der Mindeststrom, unabhängig vom einge-
stellten Schweißstrom, in der Betriebsart WIG mit
Wechselstrom (AC) bei
Elektroden-Ø 1,0...2,0 mm = 10 A
Elektroden-Ø 2,4 mm = 15 A
Elektroden-Ø 3,2 mm = 20 A
On: Der erhöhte Mindeststrom in der Betriebsart
WIG mit Wechselstrom (AC) ist deaktiviert.
On-O
C10 Schweißstrombegrenzung
0 = Aus
I1
Min
...I1
Max
= Ein
0,
I1
Min
...
I1
Max
Tab. 5: Benutzerspezisches Menü
 Schalten Sie das Gerät am Hauptschalter 9 aus, um die
Einstellungen im Benutzerspezischen Menü zu überneh-
men.
