Výklad symbolů
- 196 - 01.21909.2669.9-02

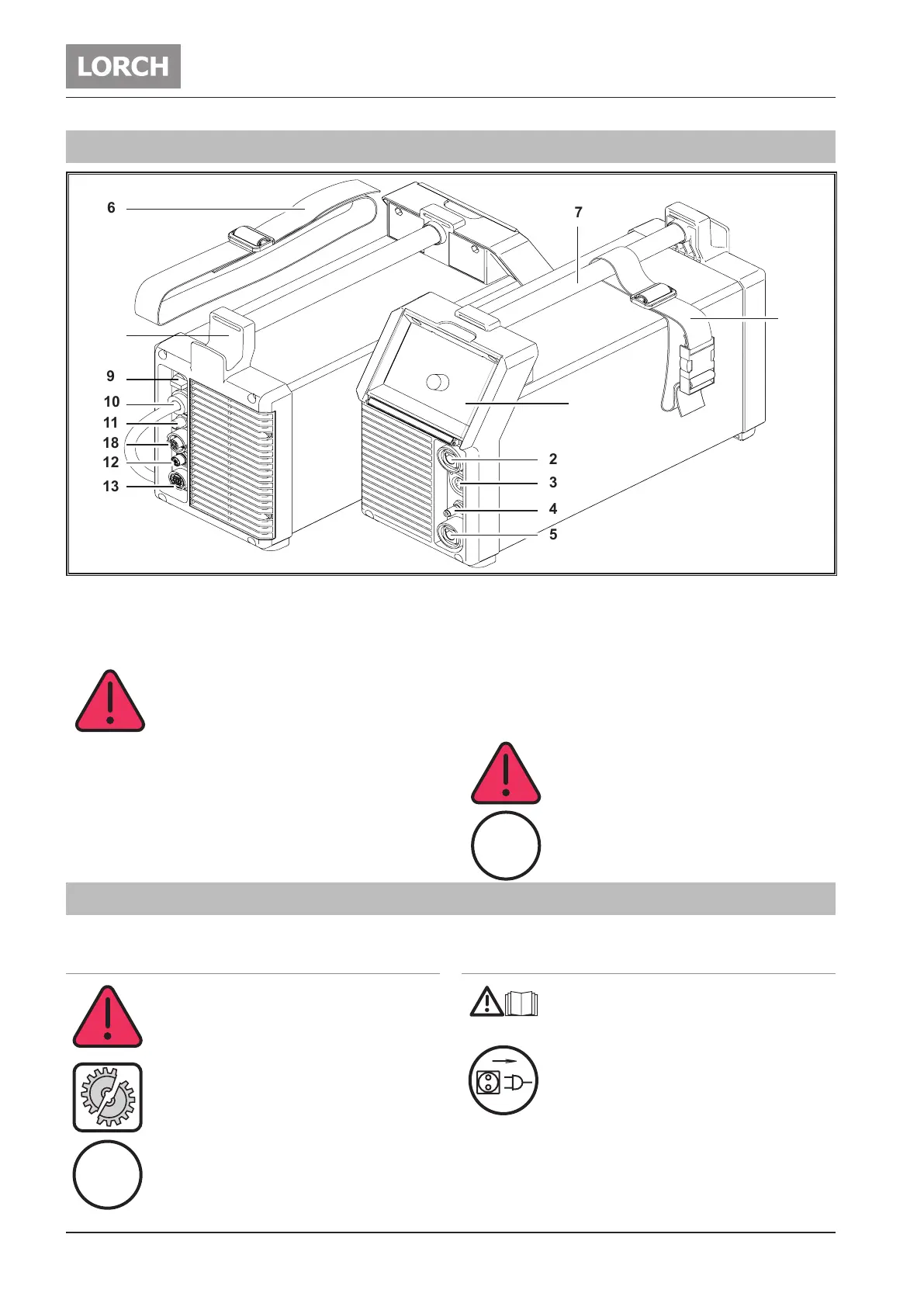

1 Prvky přístroje
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Ovládací panel
2 Připojovací zdířka hořáku/Držák elektrody/ Vedení
obráběného předmětu
3 Připojovací krabice tlačítek hořáku
Na vedeních připojovací zásuvky je přítomno
plné vysokofrekvenční zapalovací napětí.
Nikdy nepřipojujte nic jiného než zástrčku
ovládání ručního hořáku.
4 Plynová přípojka hořáku
5 Připojovací zdířka vedení obráběného předmět/Držák
elektrod
6 Popruh
7 Rukojet’ (bod zvedání)
8 Držák sít’ového kabelu
9 Hlavní vypínač
10 Sít’ový kabel
11 Přípojka ochranné atmosféry
12 Připojovací krabice vodního chladiče WUK 7
13 Připojovací krabice dálkového ovládání
14 Přídavný popruh
18 Zdířka elektrického napájení
Popruh slouží výhradně přepravě
jednou osobou
Zobrazené nebo popsané příslušenství částeč-
ně nepatří k rozsahu dodávky. Změna vyhraze-
na.
2 Výklad symbolů
2.1 Význam obrazových symbolů v návodu
k obsluze
Nebezpečí pro zdraví člověka a jeho život!
V případě zanedbání bezpečnostních pokynů
může dojít k lehkým či těžkým úrazům, nebo
dokonce k usmrcení.
Nebezpečí vzniku věcných škod!
V případě zanedbání bezpečnostních pokynů
může dojít k poškození obrobků, nářadí a růz-
ných instalací.
Všeobecná informace!
Označuje užitečné informace k výrobku a vy-
bavení.
2.2 Význam obrazových symbolů na
přístroji
Nebezpečí!
V příručce návodu k obsluze si přečtěte uživa-
telské informace.
Vytáhněte síťovou zástrčku!
Před otevřením krytu vytáhněte síťovou zástrč-
ku ze zásuvky.
