Wyjaśnienie znaków
- 124 - 01.21909.2669.9-02

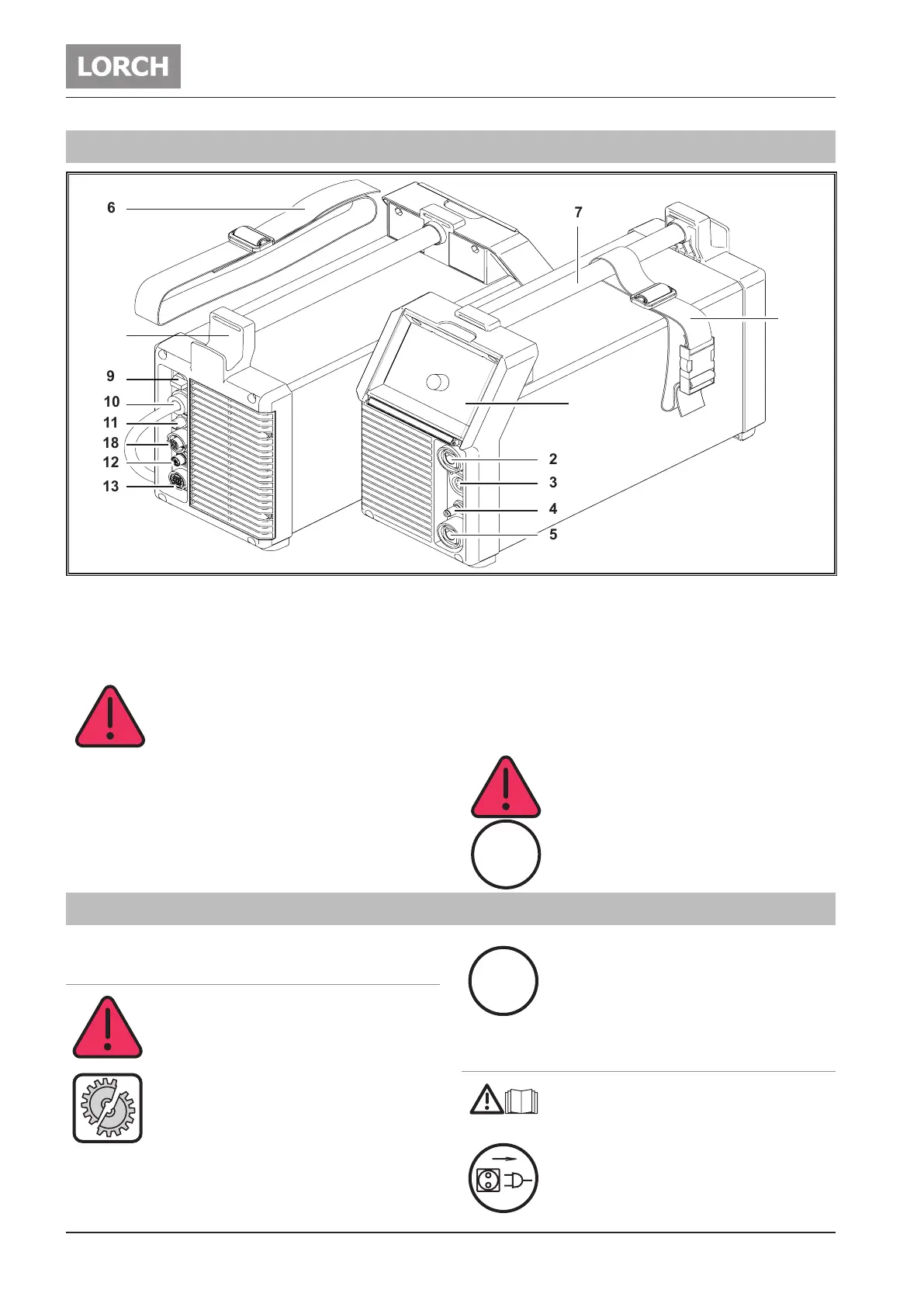

1 Elementy urządzenia
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Pole obsługi
2 Gniazdo przyłączeniowe palnika/uchwyt elektrody/
kabel spawalniczy
3 Przycisk uruchamiania palnika na gnieździe przyłączo-
wym
Na przewodach gniazda przyłączowego wystę-
puje pełne napięcie zapłonu HF.
Należy podłączać tylko wtyczkę sterującą pal-
nika ręcznego.
4 Przyłącze gazu do palnika
5 Gniazdo przyłączeniowe kabli roboczych/ uchwyt
elektrody
6 Pas transportowy
7 Uchwyt (punkt obciąż.)
8 Uchwyt kabla sieciowego
9 Wyłącznik główny
10 Kabel sieciowy
11 Przyłącze gazu ochronnego
12 Gniazdo do podłączenia wodnego urządzenia chłodzą-
cego WUK 7
13 Gniazdo do podłączania zdalnego regulatora
14 Pas z wyposażenia dodatkowego
18 Gniazdo zasilania elektrycznego
Pas transportowy może być wykorzysty-
wany do transportu wyłącznie przez jedną
osobę.
Pokazane lub opisane elementy wyposażenia
częściowo nie wchodzą w zakres dostawy. Za-
strzega się możliwość zmian.
2 Wyjaśnienie znaków
2.1 Znaczenie znaków obrazowych w pod-
ręczniku użytkownika
Zagrożenie dla ciała lub życia!
Przy nieprzestrzeganiu wskazówek dot. zagro-
żeń możliwe są lekkie lub ciężkie uszkodzenia
ciała, mogące prowadzić aż do śmierci.
Niebezpieczeństwo wystąpienia szkód rze-
czowych!
Przy nieprzestrzeganiu wskazówek dot. nie-
bezpieczeństwa istnieje możliwość wystąpie-
nia szkód w przedmiotach obrabianych, narzę-
dziach i instalacjach.
Wskazówka ogólna!
Określa użyteczne informacje dot. produktu i
wyposażenia.
2.2 Znaczenie symboli gracznych na
urządzeniu
Niebezpieczeństwo!
Należy przeczytać informację dla użytkownika,
znajdującą się w podręczniku obsługi.
Wyciągnąć wtyczkę sieciową!
Przed otwarciem obudowy należy wyciągnąć
wtyczkę z gniazda zasilania sieciowego.
i
i
