Inbedrijfstelling
- 88 - 01.21909.2669.9-02

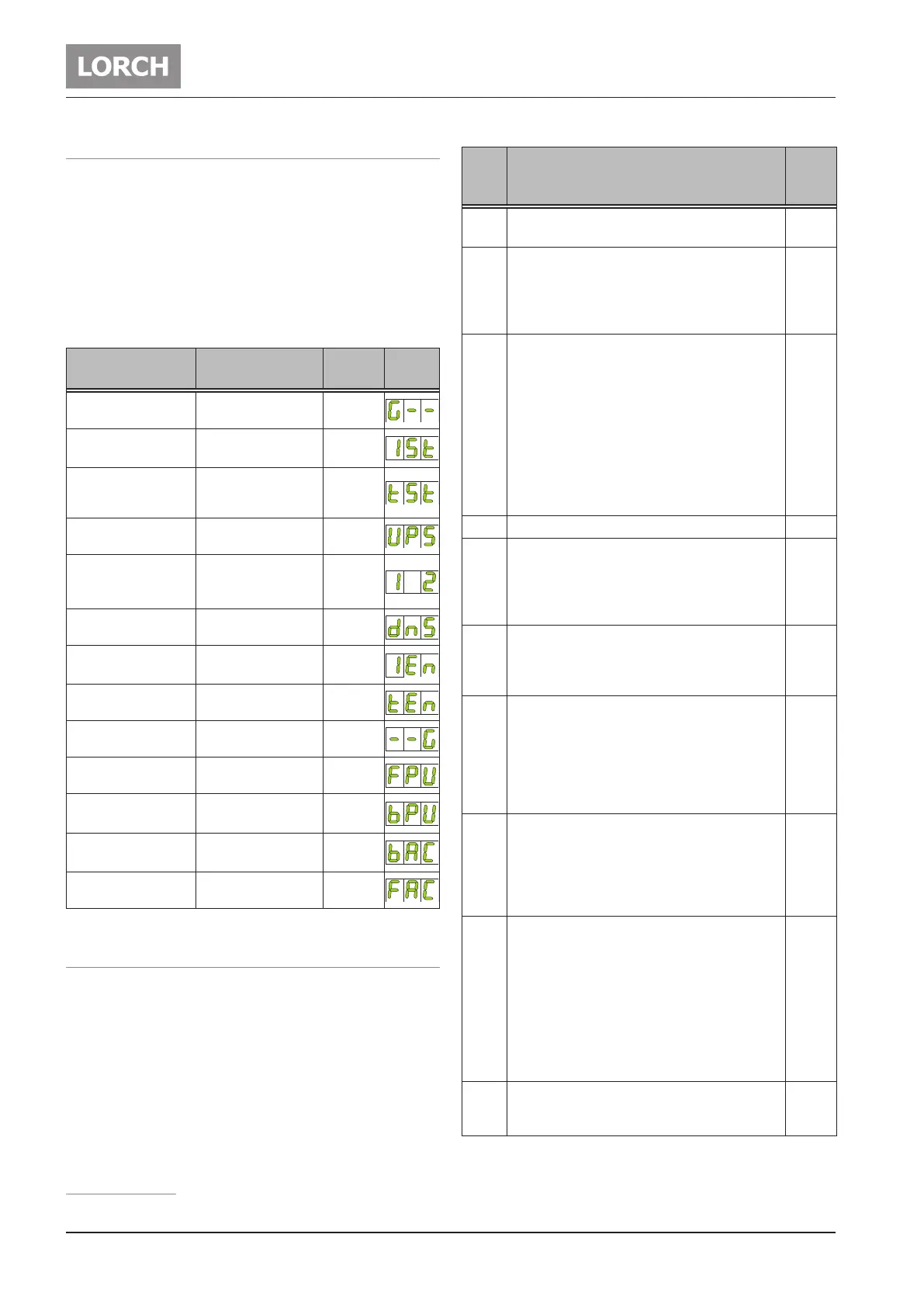

14.4 PowerMaster parameters
Voor de PowerMaster brander van de i-LTG/i-LTW serie zijn
twee vrij toewijsbare parameterplaatsen (PL3 en PL4) beschik-
baar.
 Selecteer de secundaire parameter PL3 of PL4.
9 Op de 7-segments display 38 verschijnt afwisselend de
code PL3 of PL4 en de code van de geselecteerde Power-
Master parameter
 Kies met de draaiknop 41 de gewenste PowerMaster pa-
rameter.
Parameter Bereik
Fabr.
inst.
Code
Gasvoorstroomtijd 0,1 - 10 sec 0,1
Startstroom IS
5 - 200 % van hoofd-
stroom
50
Startstroomtijd tS
(alleen bij werkings-
wijze 2-takt)
0 - 20 sec. 0,1
Up-slope 0 - 99 % 5
Tweede lasstroom I2
1 - 200 % van hoofd-
stroom.
Aanduiding in amp.
50
Down-slope
0 - 99 % 20
Eindstroom IE
5 - 200 % van hoofd-
stroom
25
Eindstroomtijd tE 0 - 20 sec. 0,2
Correctie gasna-
stroomtijd
20 - 500 % 100
Pulsfrequentie 0,2 - 2000 Hz 5
Pulsschakelverhou
ding
1 - 99 % hoofdstroom
I1
50
AC-balans
1
10 - 90 %
positieve lasstroom
35
AC-frequentie
1
30 - 200 Hz 60
Tab. 4: PowerMaster parameters
1)
14.5 Gebruikerspeciek menu
 Schakel het apparaat met de hoofdschakelaar 9 uit.
 Druk op de keuzeschakelaar links 30 en houd hem inge-
drukt.
 Schakel het apparaat met de hoofdschakelaar 9 in.
9 Het gebruikersspecieke menu is geactiveerd.
 Op het 7-segmentsdisplay 38 verschijnen beurtelings het
menu-item en zijn instelwaarde
 Druk op de keuzeschakelaar 30 of 47 om tussen de me-
nu-items om te schakelen.
 Draai de regelaar 41 om de instelwaarde aan te passen.
1)
Alleen bij AC/DC
Menu
nr.
Menupunt
Instel-
waar-
den
C00 Aanduiding en instelling van de brander-ID.
„Brander-ID instellen“ op pagina 89.
9...45
C01 Lasstroombegrenzing voor Up-/Down-toorts.
Als de lasstroombegrenzing op ‘On’ geschakeld
is, kan met de Up-/Down-toorts de lasstroom
niet hoger worden ingesteld dan op het bedie-
ningspaneel voorgekozen.
On-O
C02 Deactivering van de foutmelding E05-00 (wa-
terpomp) en van de watercirculatiekoeler via
LorchNet.
Als de deactivering op “On” is geschakeld, ver-
schijnt de foutmelding E05-00 (waterpomp) niet
meer.
Ook de watercirculatiekoeler wordt niet meer
ingeschakeld via LorchNet.
Dit is bijvoorbeeld nuttig bij gebruik van een
automatische brander zonder stekker of van een
koelapparaat zonder LorchNet.
On-O
C03 Activering van de modus Orbitaallassen. On-O
C04 Aan: Bij kortsluiting wordt de lasstroom niet
boven de op de display ingestelde lasstroom
(instelwaarde) verhoogd.
Uit: Bij kortsluiting wordt de lasstroom tot min.
60 A verhoogd.
On-O
C05
Aan: Door de eerste brandertoets (Start/Stop)
even aan te raken, wordt een tweede brandertoets
gesimuleerd (tweede stroom in-, uitgeschakeld).
Nuttig bij bijv. branders met slechts één toets
On-O
C06 Aan: De stroomverlaging (down-slope) wordt
volledig uitgevoerd volgens de instelling, ook
bij voortijdig loslaten van de brandertoets (4e
klokpuls).
Uit: Bij voortijdig loslaten van de brander-
toets (4e klokpuls) wordt de stroomverlaging
(down-slope) afgebroken.
On-O
C07 Aan: Bewaking van veiligheidsgeleider geacti-
veerd.
Uit: Bewaking van veiligheidsgeleider gedeacti-
veerd.
De bewaking van de veiligheidsgeleider is optio-
neel verkrijgbaar
On-O
C08 Uit: Bij gebruik van een externe voetregelaar
bedraagt de minimumstroom, onafhankelijk van
de ingestelde lasstroom, in de bedrijfsmodus
WIG met wisselstroom (AC) bij
Elektrode-Ø 1,0...2,0 mm = 10 A
Elektrode-Ø 2,4 mm = 15 A
Elektrode-Ø 3,2 mm = 20 A
Aan: De verhoogde minimumstroom in de be-
drijfsmodus WIG met wisselstroom (AC) is gede-
activeerd.
On-O
C10 Lasstroombegrenzing
0 = Uit
I1
Min
...I1
Max
= Aan
0,
I1
Min
...
I1
Max
Tab. 5: Gebruikerspeciek menu
 Schakel het apparaat met de hoofdschakelaar 9 uit om de
instellingen in het gebruikersspecieke menu over te ne-
men.
