Verklaring van de symbolen
- 76 - 01.21909.2669.9-02

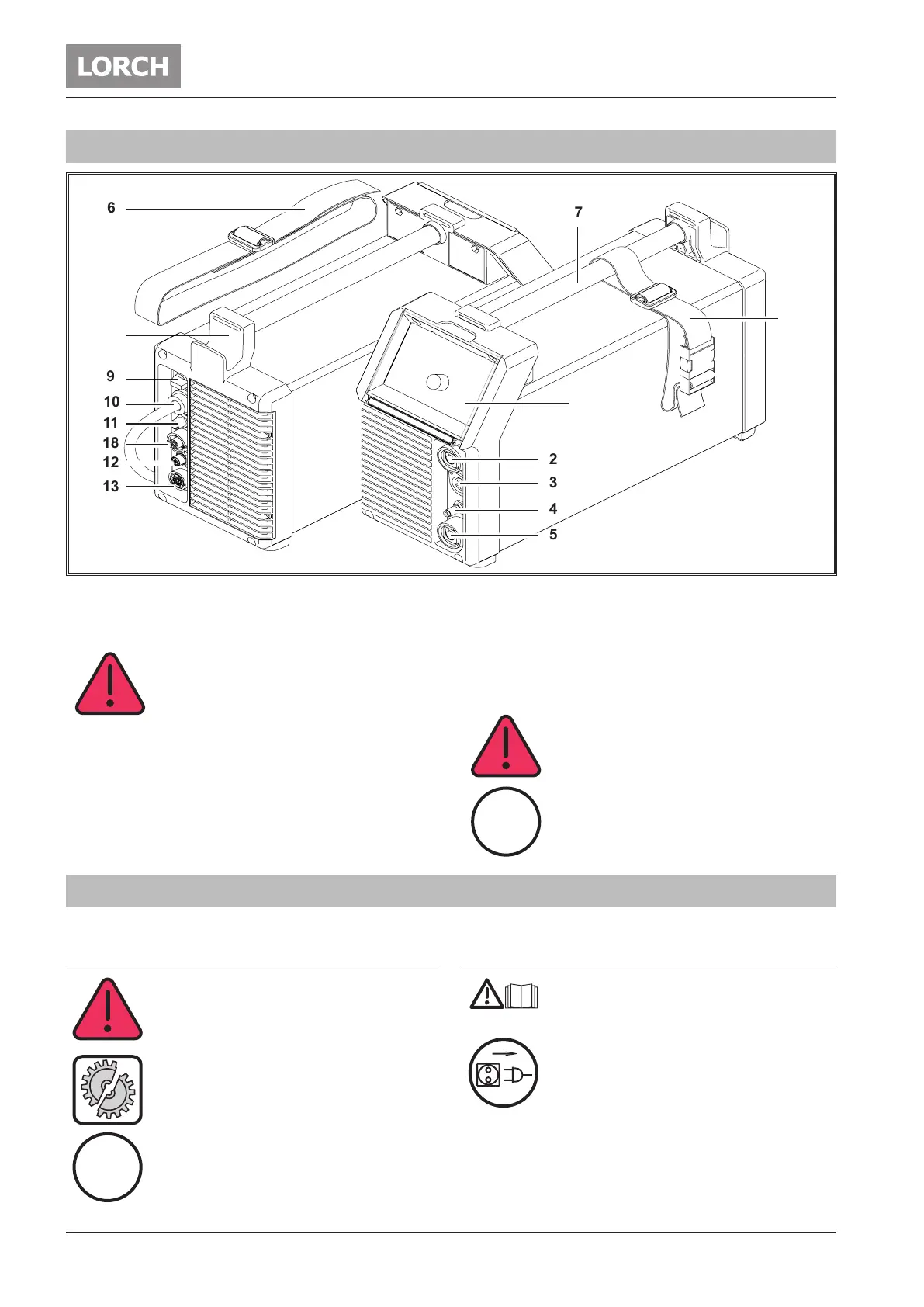

1 Apparaatelementen
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Bedieningspaneel
2 Aansluitbus toorts/elektrodehouder/massakabel
3 Aansluitbus toortsschakelaar
Bij de leidingen van de aansluitbus ligt de vol-
ledige HF-ontstekingsspanning aan.
Nooit iets anders dan de besturingsstekker van
de handbrander aansluiten.
4 Gasaansluiting toorts
5 Aansluitbus massakabel/elektrodehouder
6 Draagband
7 Handgreep (hijspunt)
8 Houder netkabel
9 Hoofdschakelaar
10 Netkabel
11 Aansluiting beschermgas
12 Aansluitbus waterkoelapparaat WUK 7
13 Aansluitbus afstandsbediening
14 Draagband toebehoren
18 Stroomtoevoer-contrastekker
De draagband dient uitsluitend voor het
transport door één persoon.
Afgebeelde of beschreven toebehoren zijn
deels niet bij de levering inbegrepen. Wijzi-
gingen voorbehouden.
2 Verklaring van de symbolen
2.1 Betekenis van de symbolen in het
bedieningshandboek
Gevaar voor lijf en leven!
Veronachtzaming van de waarschuwingen kan
lichte of ernstige letsels en zelfs de dood tot
gevolg hebben.
Gevaar voor materiële schade!
Veronachtzaming van de waarschuwingen
kan schade aan werkstukken, gereedschap en
voorzieningen tot gevolg hebben.
Algemene aanwijzingen!
Biedt nuttige informatie betreende het pro-
duct en de uitrusting.
2.2 Betekenis van de symbolen op het
apparaat
Gevaar!
De gebruikersinformatie in het bedienings-
handboek doorlezen.
De netstekker uit de wandcontactdoos trek-
ken!
Voordat de behuizing mag worden geopend,
de netstekker uit de wandcontactdoos nemen.
i
