Объяснение условных знаков
- 100 - 01.21909.2669.9-02

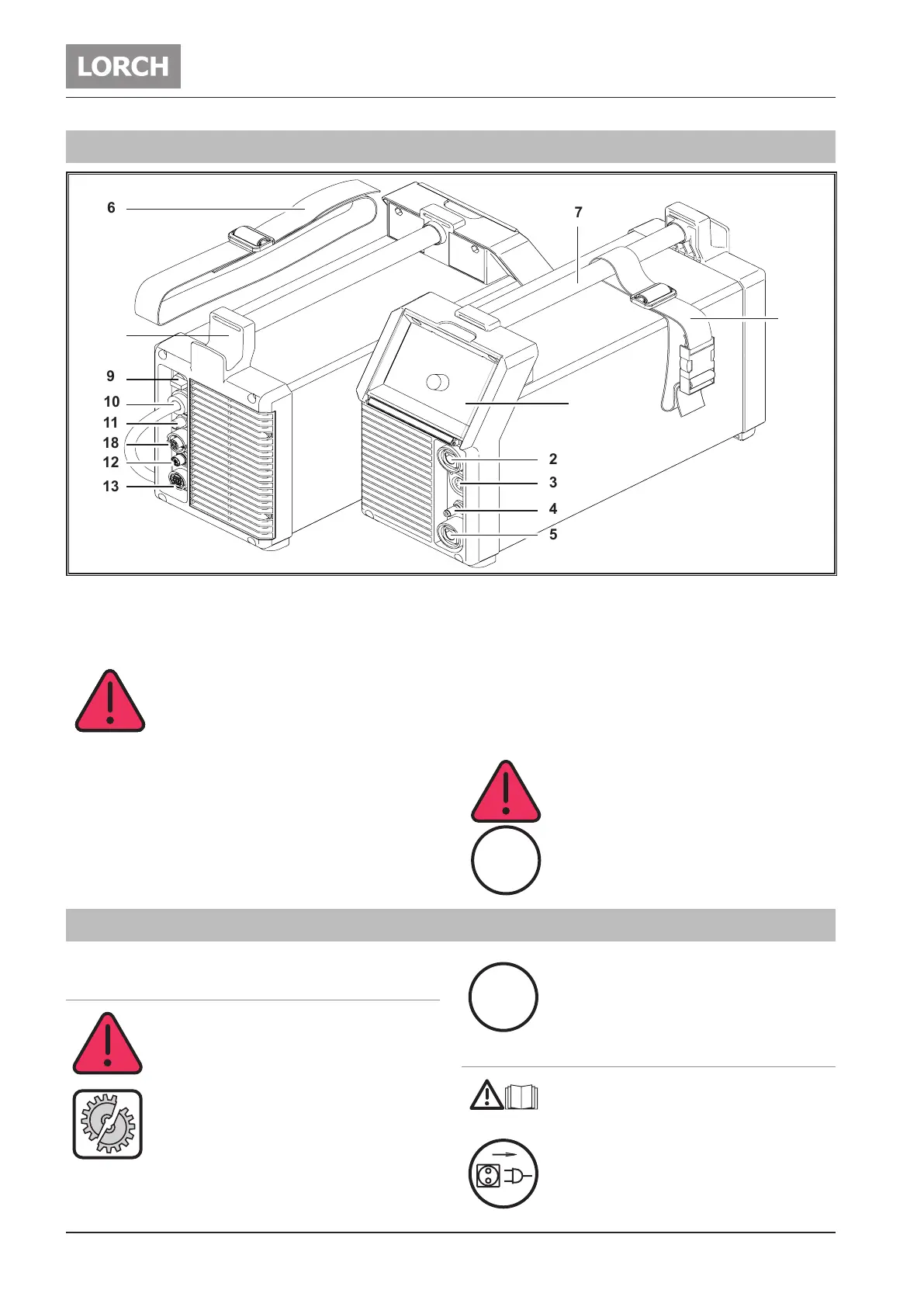

1 Компоненты прибора
5
9
10
11
12
13
6
7
8
18
14
1
2
3
4
1 Панель управления
2 Разъем для силового кабеля горелки/электродо-
держателя/кабеля для соединения с заготовкой
3 Разъем для кабеля управления горелки
На проводах соединительной втулки имеет-
ся полное высокочастотное напряжение за-
жигания.
ни в коем случае не подсоединяйте что-либо
иное, кроме разъема управления ручной го-
релки.
4 Разъем для газового шланга.
5 Разъем для соединения с заготовкой/электродо-
держателем
6 Ремень для транспортировки
7 Ручка (точки нагрузки)
8 Держатель кабеля питания
9 Главный выключатель питания
10 Кабель питания
11 Разъем для подвода защитного газа
12 Разъем водяного охладителя WUK 7
13 Разъем дистанционного регулятора
14 Дополнительный ремень
18 Гнездо электропитания
Ремень для транспортировки только для
транспортировки вручную.
Некоторые изображенные или описанные
принадлежности не включены в комплект
поставки. Мы оставляем за собой право на
изменения.
2 Объяснение условных знаков
2.1 Значение изображений в руковод-
стве по эксплуатации
Опасность для здоровья и жизни!
Несоблюдение указаний по опасностям
может стать причиной легких или тяжелых
травм, даже смерти.
Опасность материального ущерба!
Несоблюдение указаний по опасностям мо-
жет стать причиной повреждений обрабаты-
ваемых деталей, инструментов и устройств.
Общее указание!
Обозначает полезную информацию об изде-
лии или оснащении.
2.2 Значение изображений на аппарате
Опасно!
Прочитать информацию для пользователя в
руководстве по эксплуатации.
Вытащить сетевой штекер!
Прежде чем открывать корпус, необходимо
вытащить сетевой штекер.
