12.3 Soldadura con electrodos
Conexión del cable de electrodos
 Conecte el cable de electrodos al polo negativo 2 o positi-
vo 5 y asegure el cable con un giro a la derecha.
Observe las indicaciones del fabricante de los
electrodos.
Conexión del cable de la pieza a soldar
 Conecte el cable de la pieza a soldar al polo negativo 2 o
positivo 5 y asegure el cable con un giro a la derecha.
Fijación de la pinza de masa

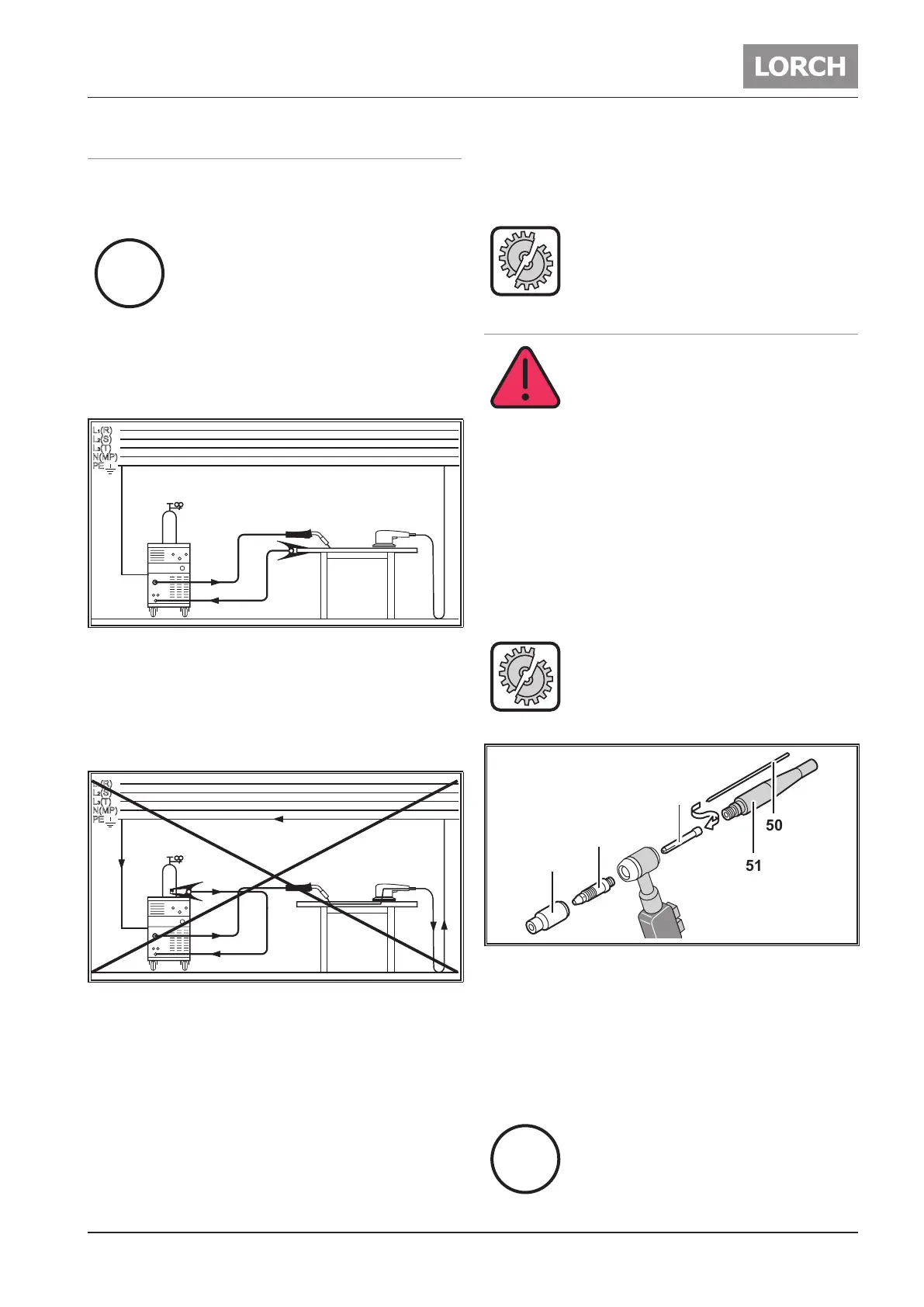

Fig. 1: Fijación de la pinza de masa - Correcto!
 Fije la pinza de masa lo más cerca posible del punto de
soldadura para evitar que la corriente de soldar retorne a
través de las piezas de la maquinaria, el rodamiento de bo-
las o las conexiones eléctricas.
 Conecte la pinza de masa al banco de soldadura o la pieza
a soldar.
Fig. 2: Fijación de la pinza de masa - Incorrecto!
 No coloque la pinza de masa sobre la instalación de sol-
dadura ni la botella de gas, ya que la corriente de soldar
será guiada a través de las conexiones de los conductores
protectores.
Conexión del suministro de corriente
El aparato puede conectarse tanto a la red eléctrica como a
un generador.
 Conecte el enchufe de red a la toma correspondiente.
Tanto el voltaje de red como la tolerancia y el
fusible deberán cumplir los datos técnicos.
(véase Datos técnicos)
12.4 Soldadura TIG
Peligro de sufrir descarga eléctrica!
Si se ha seleccionado la función Encendido
HF (31), la antorcha presenta una tensión de
encendido elevada.
Jamás toque el electrodo de soldadura o piezas
que tengan tensión de soldadura con el apara-
to conectado.
Conexión de la antorcha
 Conecte la antorcha al enchufe hembra 2 y asegúrela con
un giro a la derecha.
 Conecte el conducto de gas de la antorcha a la conexión
de gas 4.
 Introduzca la clavija de conexión del cable de controlde
la antorcha en el enchufe de conexión de la tecla de an-
torcha 3.
Al enchufe de conexión de la tecla de antorcha
3 únicamente puede conectarse el cable de
control de una antorcha.
Aplicación de electrodos
50
51
52
53
54
Fig. 3: Antorcha
 Retire el tapón 51.
 Saque el electrodo 60 del manguito de sujeción 52.
 Ale el electrodo 50
 Introduzca el electrodo 60 en el manguito de sujeción 52.
 Coloque el electrodo 50 en la antorcha y enrosque el ta-
pón 51.
No desmonte ni el portatoberas 53 ni la tobera
54.
