PARTS
OM 0467SB-A [33]

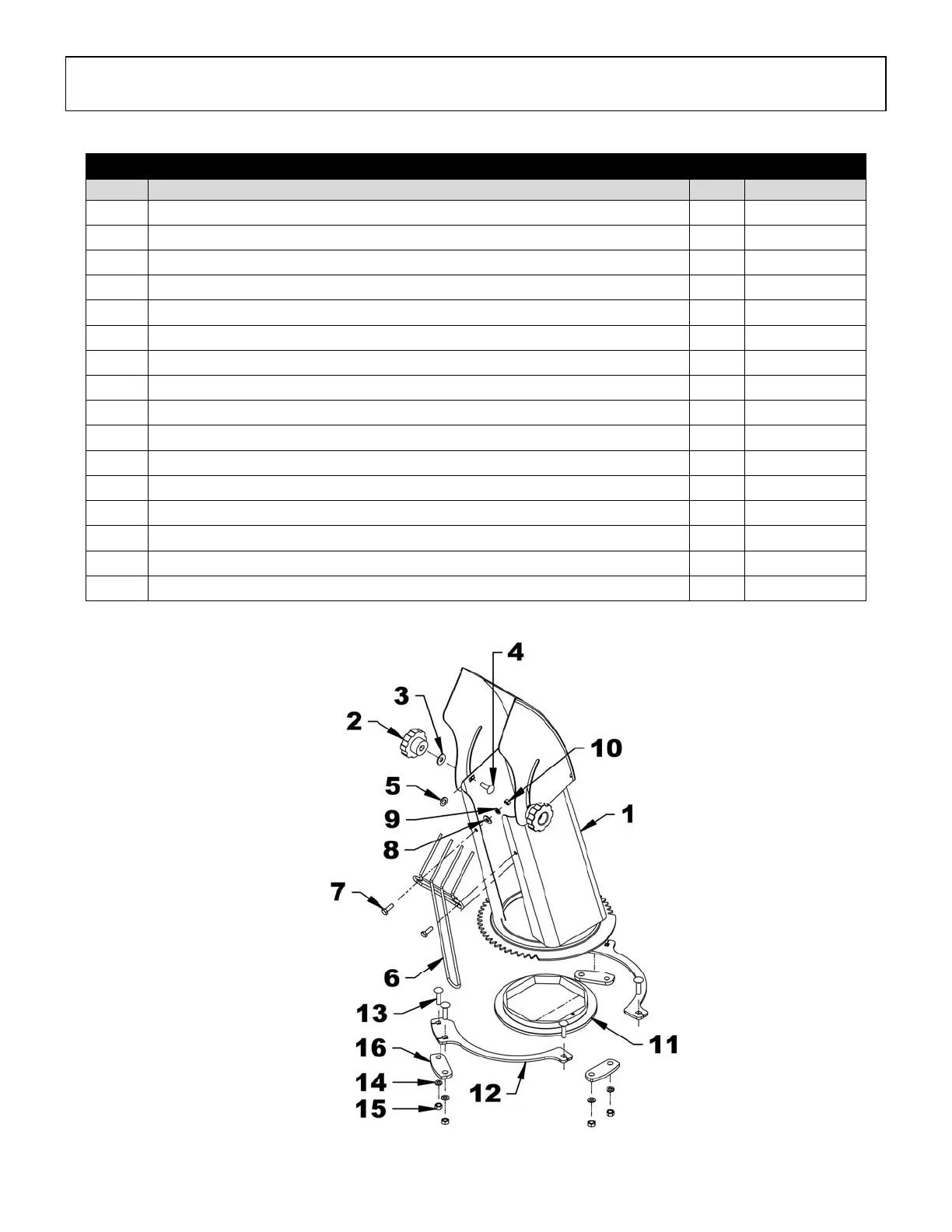

FIG: RAD15XXXXX
CHUTE AND DEFLECTOR
REF DESCRIPTION QTY PART#
1 CHUTE ASSEMBLY W/ DECALS 1 670911
2 KNOB 5/16"NC 2 657309
3 FLAT WASHER NYLON 11/32" DIA. 2 658467
4 CARRIAGE BOLT 5/16"NC X 1" GR.5 PTD 2 0300003
5 FLAT WASHER NYLON 7/16" DIA. 2 658468
6 HAND GUARD 1 657308
7 BOLT HEX. 1/4"NC X 3/4" GR.5 PTD 2 0100003
8 FLAT WASHER 1/4" (5/16" HOLE) PTD 2 1400002
9 LOCKWASHER 1/4" PTD 2 1200002
10 NUT HEX. 1/4"NC PTD 2 0900001
11 ROTATION BUSHING 1 657338
12 RETAINING PLATE 2 669245
13 CARRIAGE BOLT 5/16" X 1"NC 6 0300003
14 LOCKWASHER 5/16" PTD 6 1200003
15 NUT HEX 5/16"NC PTD 6 0900002
16 SHIM PTD 3 670920
