Fig. 160
P 45/ 45

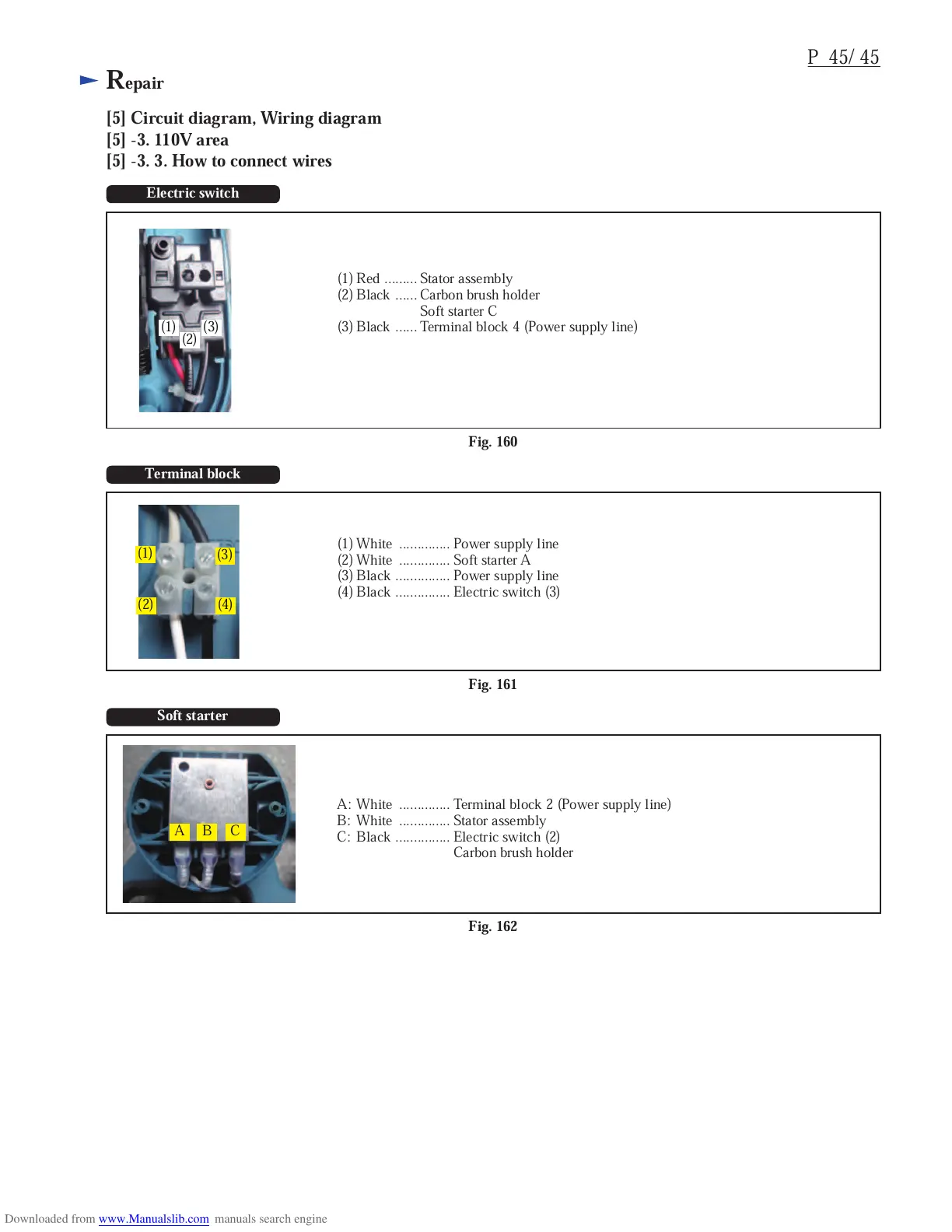

Repair
[5] Circuit diagram, Wiring diagram
[5] -3. 110V area
[5] -3. 3. How to connect wires
Electric switch
(1)Red ......... Stator assembly
(2) Black ...... Carbon brush holder
Soft starter C
(3) Black ...... Terminal block 4 (Power supply line)
Fig. 161
Terminal block
(1)
(2)
(3)
(4)
(1) White .............. Power supply line
(2) White .............. Soft starter A
(3) Black ............... Power supply line
(4) Black ............... Electric switch (3)
Fig. 162
Soft starter
A B C
A: White .............. Terminal block 2 (Power supply line)
B: White .............. Stator assembly
C: Black ............... Electric switch (2)
Carbon brush holder
(1)
(2)
(3)
