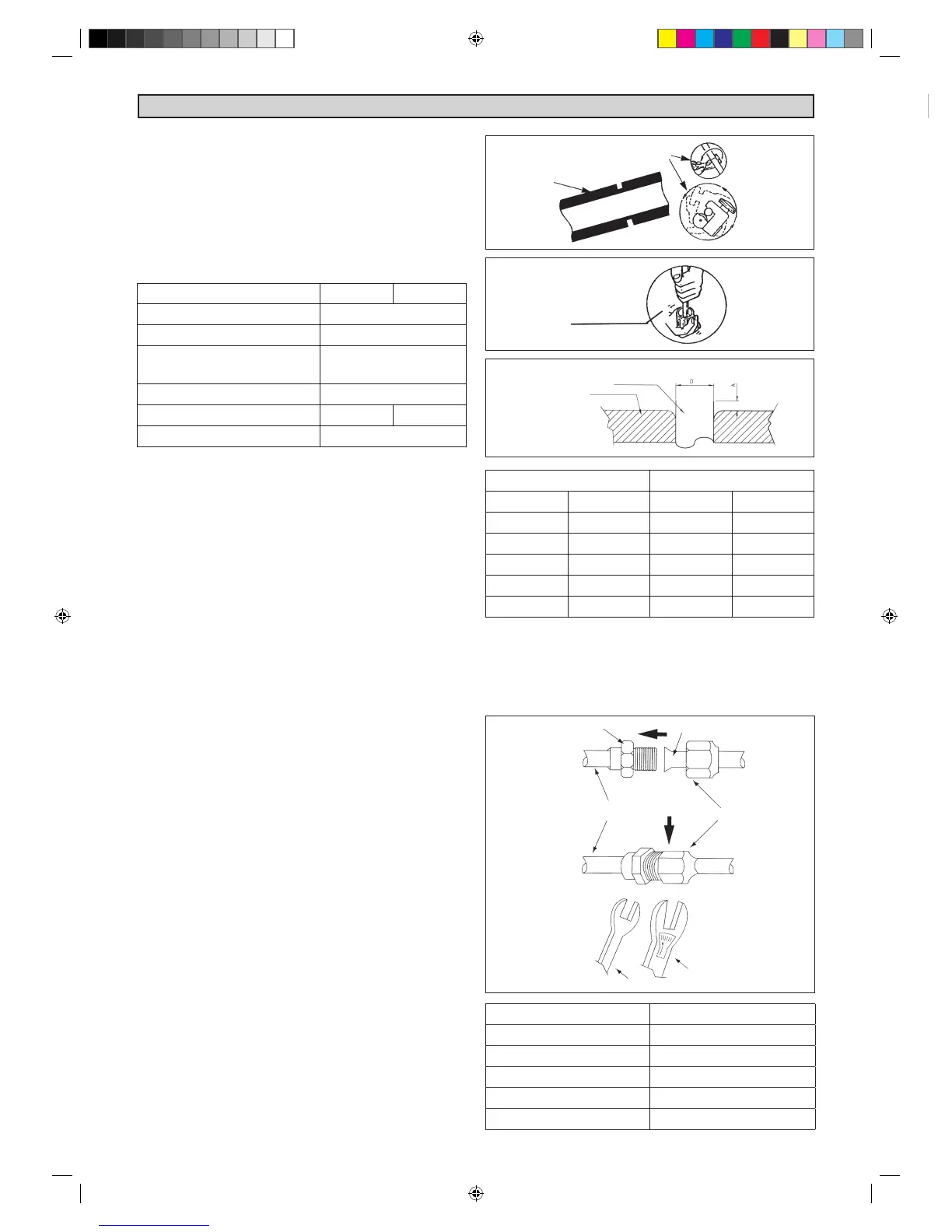

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
Длина Трубопроводов и Подъем
Если трубопровод слишком длин, то мощность и
надежность функционирования модуля упадет. С
числом сгибов, сопротивление потока хладагента
увеличивается, понижая степень охлаждения. Это в
результате может привести к поломке компрессора.
Всегда пытайтесь делать трубопровод как можно
короче и следуйте рекомендациям в таблице внизу:
* Проконтролируйте добавление требуемого количества
допо лнительного хладагента. Невыполнение
данного требования чревато ухудшением качества
функционирования.
Замечание: Хладагент на внешнем модуле
заправлен на заводе-изготовителе из
расчета длины трубопровода до 7,5м.
Проведение Трубопроводов
• Не используйте грязную или поврежденную
трубную обвязку. Не снимайте пластиковое
покрытие, резиновые пробки и латунные гайки с
клапанов, штуцеров, труб и змеевиков до тех пор,
пока он не готов для соединения подачи газа или
жидкости в клапана или штуцеры.
• Если требуется пайка, то удостоверьтесь, что
газ азот проходит через змеевик и соединения,
где проводится пайка. Это позволит избежать
формирование копоти на внутренней стороне
медных труб.
• Разрежьте соединительную трубу резаком.
• Уберите заусенцы с краев среза трубы съемником.
Держите конец трубы вниз, чтобы предотвратить
попадание металлических частиц в трубу.
• Вставьте штуцерные гайки, установленные на
соединяющие концы как внутреннего модуля, так
и внешнего модуля, на медные трубы.
• Развальцуйте большей длины трубу
развальцовочным инструментом, как показано в
таблице.
• Край после развальцовви должен быть ровным и,
без трещин или царапин.
Соединение Трубопроводов К блокам
• Отцентрируйте положение трубы и до конца
затяните штуцер усилием пальцев.
•
Затем, затяните штуцер динамометрическим
гаечным ключом до щелчка ключа.
Ø Трубы, D A(мм)
Дюйм мм Империал Риджид
1/4”
6,35 1,3 0,7
3/8”
9,52 1,6 1,0
1/2”
12,70 1,9 1,3
5/8”
15,88 2,2 1,7
3/4”
19,05 2,5 2,0
Размер Трубы мм / (дгойм) Крутящий Момент Hm / (ft-lb)
6,35 (1/4)
18 (13,3)
9,53 (3/8)
42 (31,0)
12,7 (1/2)
55 (40,6)
15,88 (5/8)
65 (48,0)
19,05 (3/4)
78 (57,6)
Модель 09 / 10 15
Mин. допустимая длина (L)
3m
Maкс. допустимая длина (L)
15m
Загрузка дополнительного
хладагента
20g/m
Maкс. допустимая высота (H)
10m
Газовая труба
O.D. 9,5мм
O.D. 12,7мм
жидкостная труба
O.D. 6,4мм
Резка Медных Труб
1/4t
Уберите Заусенцы
Медная Труба
Обжимка
Cоединения Муфтой
Труба С Муфтой
Трубопровод Комнатного
Блока
Ключ
Штуцерная Гайка
Динамометрический
Гаечный Ключ
Acson IM-WMJ-0109(0)-MacQuay_RU.8 8 2009-4-8 9:14:40
